Журнал инженерных систем частного дома: что фиксировать и зачем хранить схемы разводки

Зачем владельцу дома журнал инженерных систем

Журнал инженерных систем звучит сухо, почти как бюрократия, но по сути это обычная домашняя память о том, что и где спрятано за стенами, полом и потолком. Пока ремонт свежий, кажется, что вы и так всё помните: вот тут труба пошла вниз, тут кабель к розетке, а фильтр меняли весной. Через три-пять лет эта уверенность тает, и любая мелкая авария превращается в гадание.

Сам по себе ревизионный доступ к узлам — люки, лючки, шкафчики — нужен ровно для того, чтобы быстро добраться до проблемного места. Но если вы не знаете, что именно скрыто за люком и в какую сторону уходит труба, доступ почти не работает. Журнал и схемы — это вторая половина той же задачи: они говорят мастеру и вам, куда смотреть и где сверлить безопасно.

Что происходит без журнала через 3–5 лет

Картина обычно одинаковая: захотелось повесить полку в ванной, и вы стоите со шуруповёртом, пытаясь вспомнить, проходит ли тут труба горячей воды или только кабель к бра. Память владельца дома не рассчитана на десятки точек разводки, и через пару лет всё это сливается в общее ощущение «где-то здесь». При замене смесителя сантехник спрашивает, какие фитинги стояли и не менялись ли подводки, а ответить нечем.

К этому добавляются мелочи, которые кажутся неважными в момент монтажа: марка насоса в скважине, тип картриджа в фильтре, дата установки бойлера, телефон бригады, делавшей тёплый пол. Через несколько лет эти сведения нужны срочно — при протечке, при продаже дома, при разговоре со страховой, — а восстанавливать их приходится по чекам, перепискам и догадкам.

• Забыли, по какой стене идёт труба горячей воды
• Не помните, какой фильтр стоит на вводе и когда менялся картридж
• Не знаете марку и год установки насоса или бойлера
• Потеряли контакт мастера, который делал разводку
• При продаже дома не можете показать покупателю схему коммуникаций

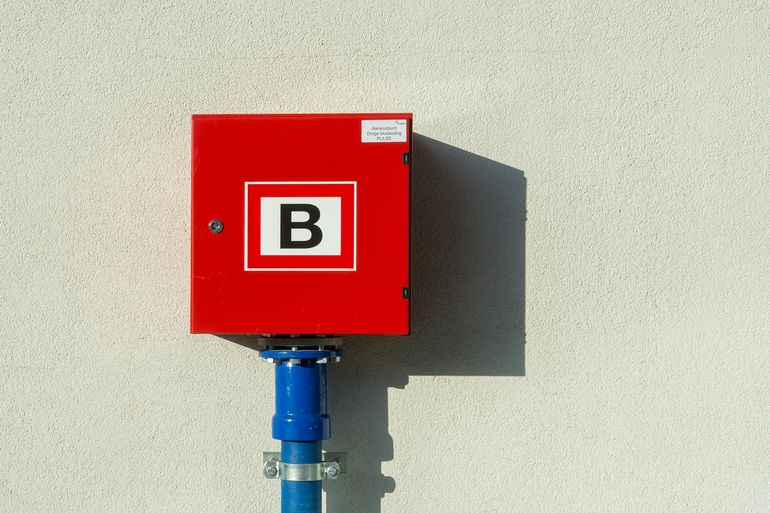

Связь журнала с ревизионным доступом

Ревизионные люки и журнал работают только в паре. Люк без записей — это просто дверца в неизвестность: открыли, увидели несколько труб и кран, но какой из них перекрывает кухню, а какой санузел на втором этаже — непонятно. Журнал без люков — наоборот, красивая схема на бумаге, к которой нельзя подобраться без вскрытия плитки.

Поэтому полезно сразу думать о них как об одной системе: где оставили доступ — там же на схеме отмечаем, что под люком, какие узлы обслуживаются, в какую сторону уходят ветки. Тогда при аварии вы или мастер открываете нужную дверцу и сразу видите, какой кран закрывать, а не дёргаете все подряд.

Что фиксировать: минимальный набор данных

Если вы делаете это впервые, начните с простого: не пытайтесь описать дом полностью, опишите ровно то, что в будущем понадобится найти руками или сверлом. Журнал — это не инженерная документация, а памятка для самого себя и для мастера, которого вы вызовете через пять лет, когда забудете, где проходит кабель к бойлеру и какого диаметра труба идёт в санузел.

Минимальный набор данных для каждой системы строится по одной логике: что это, из чего сделано, где проходит, к чему подключено и как промаркировано. Дальше — фотографии до закрытия стен и пола, потому что без них любые размеры превращаются в догадки. Ниже разберём отдельно разводку и отдельно оборудование, а сводную таблицу по пяти системам соберём в плейсхолдере.

Разводка труб и кабелей

По трубам фиксируйте материал и диаметр (например, PEX 16 мм, полипропилен PPR 25 мм, металлопластик 20 мм), глубину или высоту прокладки и привязки к постоянным ориентирам — углу комнаты, дверному проёму, оси окна. Размер «120 см от левого угла, 40 см от чистого пола» работает через годы, а «где-то у двери» не работает уже через сезон. Отдельно отметьте, где трубы идут в стяжке, где в штробе и где закрыты гипсокартоном — это разные сценарии вскрытия.

По кабелям записывайте сечение и количество жил (например, ВВГнг 3×2,5 на розетки, 3×1,5 на свет, 3×4 на варочную панель), маршрут от щита до коробки и номер автомата, который этот кабель защищает. Маркировку на автоматах лучше продублировать в журнале словами: «АВ16 — розетки кухни, левая стена», а не только цифрой группы.

• Материал и диаметр трубы или сечение кабеля
• Маршрут с привязками к двум постоянным ориентирам
• Глубина в стяжке или высота от чистого пола
• Номер автомата и его подпись в щите
• Тип прокладки: штроба, стяжка, гипсокартон, открыто

Оборудование и узлы

По оборудованию записывайте модель, год установки и место — котёл, бойлер, насосная станция, коллектор тёплого пола, фильтры, счётчики, узлы ввода воды и газа. Рядом с моделью полезно указать, где лежит паспорт и кто монтировал: телефон мастера через три года вспомнить сложнее, чем кажется. По коллекторам и гребёнкам подпишите каждый контур — «спальня», «детская», «санузел» — и сфотографируйте подписи крупно.

Отдельно зафиксируйте узлы, к которым нужен доступ: запорные краны на стояках, аварийный кран на вводе, ревизии канализации, фильтры грубой очистки. Для каждого узла укажите, под каким ревизионным люком он находится и что именно перекрывает — иначе при протечке вы будете открывать все люки подряд.

• Модель и год установки оборудования
• Контакты монтажника и место хранения паспорта
• Подписи контуров на коллекторах и гребёнках
• Расположение запорных кранов и что они перекрывают
• Привязка узлов к конкретным ревизионным люкам

Схемы разводки: как рисовать и к чему привязывать

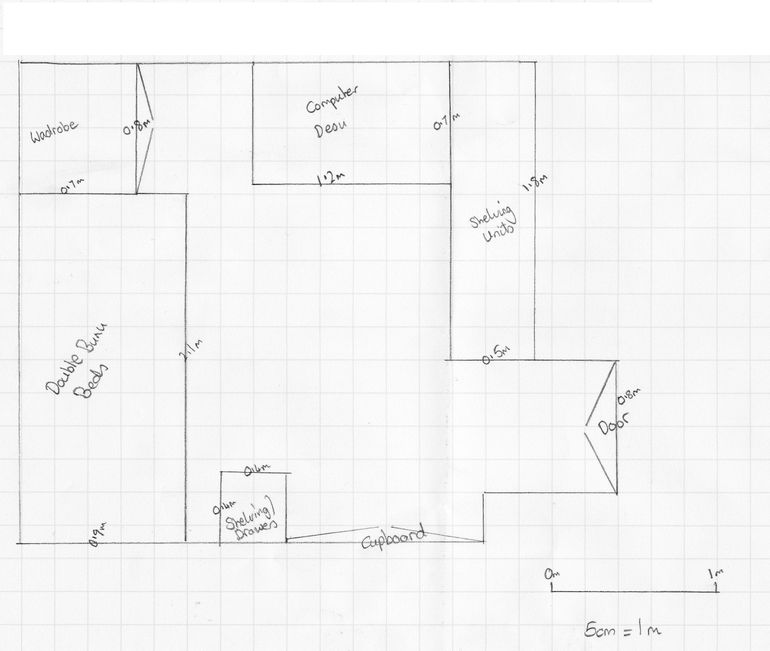

Схема разводки — это не чертёж в архитектурном смысле, а простой рисунок от руки, по которому через пять лет можно понять, где именно за плиткой проходит труба или кабель. Достаточно листа в клетку и плана комнаты видом сверху: контур стен, дверные и оконные проёмы, мебельные ниши, если они привязаны к стенам капитально. На этот контур наносятся точки узлов и линии трасс, а рядом — цифры замеров. Никаких чертёжных навыков для этого не нужно, важна только аккуратность и единый принцип привязки по всему дому.

Главное правило — положение каждой точки должно однозначно восстанавливаться по замерам, даже если самой схемы под рукой не окажется. Если через несколько лет рисунок выцветет или потеряется один лист, по соседним замерам и фотографиям всё равно можно будет найти узел. Поэтому привязки делаются к тому, что не двигается: углы комнаты, края дверных проёмов, оконные откосы. Мебель, плинтусы и декоративные элементы для привязки не годятся — их меняют.

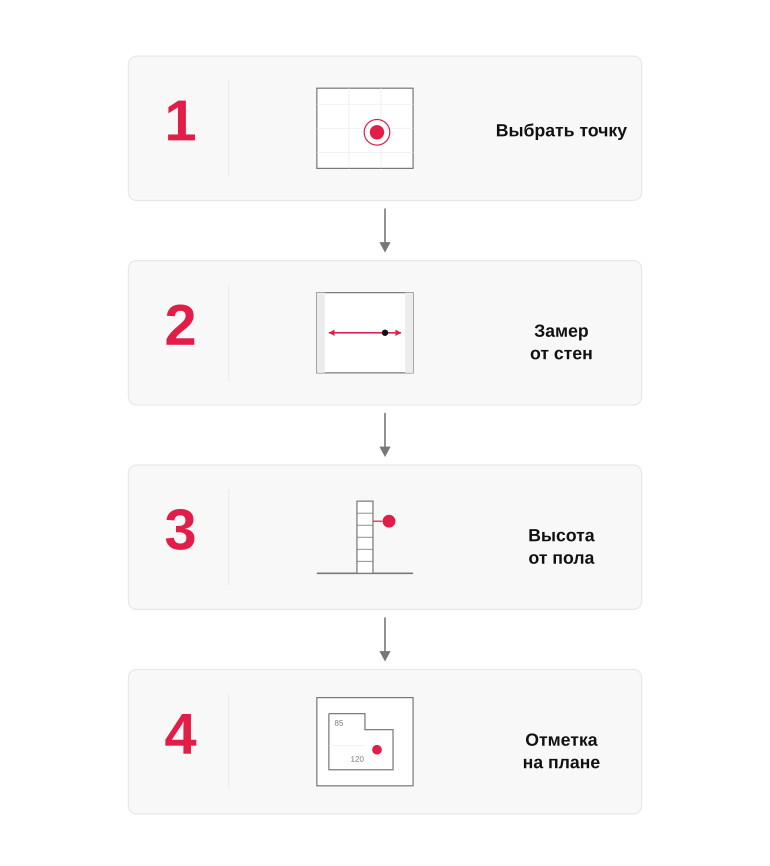

Принцип двух привязок

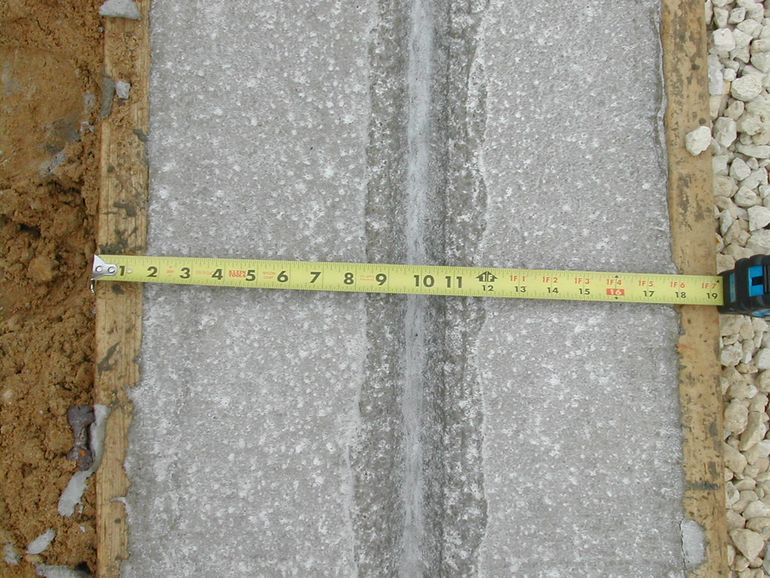

Любая точка на стене — вывод воды, розетка, распаечная коробка, отвод канализации — фиксируется двумя расстояниями от двух соседних стен или от края проёма. Одной меры недостаточно: труба, отмеченная только как «80 см от угла», может оказаться где угодно по высоте и по второй оси. Замеры делаются рулеткой в сантиметрах от ближайших капитальных ориентиров, например от внутреннего угла комнаты и от края дверной коробки. На схеме рядом с точкой подписываются обе цифры, чтобы при сверлении плитки или поиске трассы не приходилось гадать.

Если стена длинная и углы далеко, имеет смысл привязываться к ближайшему проёму или к простенку, а не тянуть рулетку через всю комнату — так меньше ошибка. Для скрытых трасс между точками полезно отметить ещё промежуточный замер: например, где труба поворачивает. Поворот без отметки потом превращается в самую неприятную часть поиска: точки входа и выхода известны, а маршрут между ними — нет.

• Расстояние от ближайшего угла комнаты
• Расстояние от края дверного или оконного проёма
• Отметка поворота трассы, если он есть
• Привязка только к капитальным элементам, не к мебели и плинтусам

Как обозначать высоту и направление

Третья обязательная цифра рядом с точкой — высота от чистового пола в сантиметрах. Без неё схема плоская и не отвечает на главный вопрос: на какой отметке сверлить. Высота пишется к каждому выводу отдельно, даже если в одной стене их несколько: смеситель, душевая стойка и розетка для стиральной машины окажутся на разных уровнях. Если чистовой пол ещё не уложен, стоит отдельно отметить, от какой поверхности велся замер — от стяжки или от готового покрытия, — и записать толщину будущего пирога пола.

Направление трассы удобно показывать простой стрелкой по линии трубы или кабеля и короткой подписью, например «ГВС к мойке» или «кабель к бойлеру». Цвета помогают не путать системы: одна паста для воды, другая для электрики, третья для канализации. Этого достаточно, чтобы через годы вы или вызванный мастер за пару минут поняли, что именно идёт по стене и куда.

• Высота от чистового пола для каждой точки отдельно
• Отметка, от какой поверхности велся замер до укладки пола
• Стрелка направления трассы и короткая подпись узла
• Разные цвета для воды, электрики и канализации

Фотофиксация до закрытия стен и пола

Фотофиксация до закрытия стен и пола — это страховка от ситуации, когда через пять лет никто в доме уже не помнит, где именно прошла труба или кабель. Снимки нужны не ради коллекции, а чтобы в любой момент точно показать строителю или себе, что скрыто под отделкой. Главное правило простое: фото без привязки к ориентирам почти бесполезно, потому что по нему невозможно определить расстояние до нужной точки.

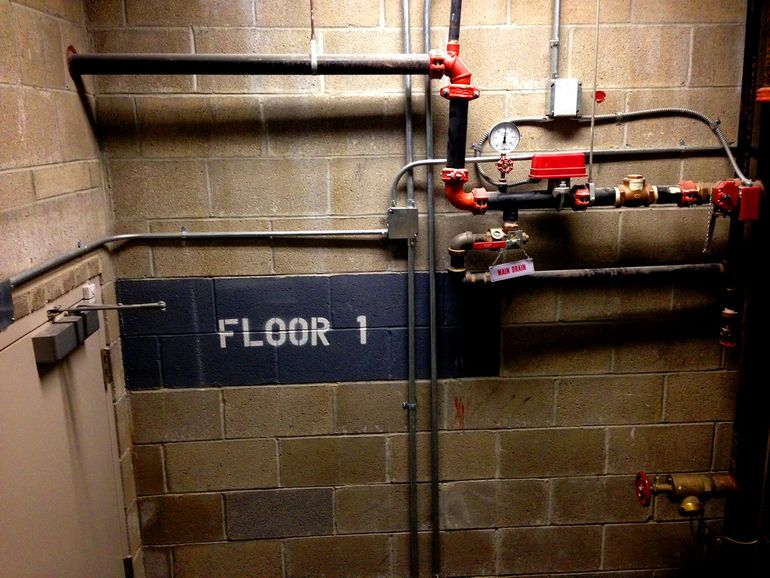

Снимать стоит на каждом этапе, когда коммуникации уже уложены, но ещё не закрыты: водопровод и канализация до зашивки гипсокартоном, электрика до штукатурки, тёплый пол и подводки до стяжки. В кадр обязательно должны попасть рулетка с читаемой шкалой и хотя бы один постоянный ориентир — оконный проём, угол комнаты, дверной откос или розетка, которая останется на месте.

Обязательные кадры по этапам

Для каждого этапа есть свой минимум кадров, который защитит вас при будущем ремонте. Снимайте каждую стену отдельно, с одного и того же расстояния, чтобы потом было легко сопоставить фото с реальной комнатой. Рулетку прикладывайте так, чтобы было видно расстояние от понятной точки — например, от угла стены, нижнего края окна или края дверной коробки — до трубы или кабеля.

Помимо общих видов, обязательно делайте крупные планы узлов: соединения труб, коллекторы тёплого пола, распаечные коробки, места проходов через перекрытия. На стяжку с трубами снимите весь контур сверху, по возможности с лестницы или стремянки, чтобы захватить всю петлю и привязку к стенам.

• Стены до штукатурки: электрика по каждой стене с рулеткой от пола и от угла
• Полы до стяжки: разводка водопровода, канализации и петель тёплого пола сверху
• Санузел до плитки: подводки к смесителям и унитазу с привязкой к стенам
• Потолок до зашивки: кабельные трассы и места распаечных коробок
• Узлы и коллекторы: крупный план соединений и подписи кранов

Типичные ошибки фотофиксации

Самая частая ошибка — снимать красивые общие планы без рулетки и ориентиров. Через год по такому фото уже невозможно понять, на какой высоте идёт кабель и в скольких сантиметрах от угла лежит труба. Вторая частая проблема — съёмка под острым углом: перспектива искажает расстояния, и измерения по фото становятся неточными, поэтому снимать лучше строго перпендикулярно стене или полу.

Ещё одна ошибка — снять много, но не подписать. Через несколько месяцев десятки одинаковых фото гипсокартона и стяжки сливаются, и найти нужный кадр становится сложнее, чем вскрыть стену. Сразу после съёмки переносите фото в папку с понятным названием комнаты и этапа, например «кухня_электрика_до_штукатурки», и кратко отмечайте в журнале, что именно снято.

• Снимать без рулетки и ориентиров
• Фотографировать под углом, а не перпендикулярно поверхности
• Пропускать крупные планы узлов и соединений
• Снимать при плохом освещении, когда детали уходят в тень
• Не подписывать кадры и сваливать их в общую галерею телефона

Шаблон журнала и принципы хранения

Журнал инженерных систем — это не толстая папка с печатями, а простой набор записей, который вы заводите для себя и своей семьи. Главное в нём не форма, а привычка складывать в одно место всё, что касается труб, кабелей и оборудования дома.

Удобнее всего держать журнал в двух форматах сразу: бумажная папка с файлами-вкладышами для схем и паспортов и облачная копия с фотографиями и таблицей обслуживания, например в Google Диске, Яндекс Диске или просто в общей папке на домашнем компьютере. Дубликат ключевых схем стоит передать тому, кто сможет помочь в ваше отсутствие — взрослому ребёнку, родителям или соседу, с которым у вас доверительные отношения.

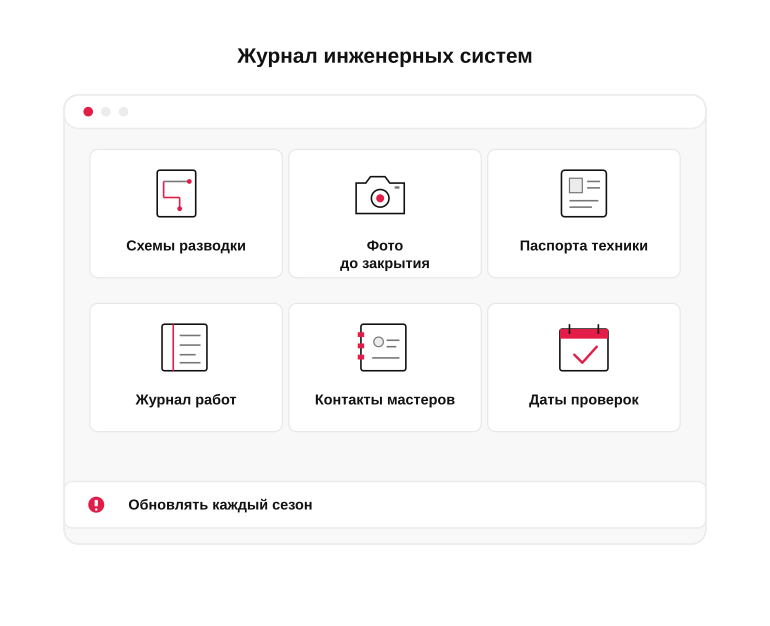

Структура журнала по разделам

Журнал удобно разбить на несколько крупных разделов, чтобы при аварии или ремонте не листать всё подряд, а сразу открывать нужную вкладку. Внутри каждого раздела достаточно простых полей: что это, где находится, когда установлено, кто делал, контакты мастера.

• Схемы разводки: водоснабжение, канализация, отопление, электрика, слаботочка — каждая на отдельном листе с привязками к стенам
• Фотофиксация до закрытия: снимки стен и пола по комнатам, подписанные датой и помещением
• Оборудование: паспорта и гарантии на котёл, насосную станцию, бойлер, фильтры, счётчики
• Журнал обслуживания: даты проверок, замен фильтров, чисток, показания счётчиков
• Контакты: монтажники, сервисные инженеры, поставщики материалов, управляющая компания посёлка

Периодичность записей обслуживания

Чтобы журнал не превратился в кладбище разовых заметок, заведите простое правило: запись делается сразу после действия, а не «когда будет время». Достаточно одной строки в таблице: дата, что сделали, что заменили, кто проводил работу.

Для ориентира удобно держать перед глазами короткий список регулярных проверок — он подскажет, что и когда вписывать. Подробный график обслуживания по каждой системе — тема отдельного разговора, здесь достаточно базовых ориентиров.

• Магистральные фильтры воды грубой очистки — осмотр и промывка раз в 1–3 месяца
• Картриджи тонкой очистки, например Аквафор или Гейзер — замена по инструкции, обычно раз в 3–6 месяцев
• Котёл и дымоход — ежегодное сервисное обслуживание перед началом отопительного сезона
• Насосная станция или скважинный насос — проверка давления и реле раз в полгода
• Счётчики воды и электричества — снятие показаний ежемесячно одной строкой в журнале
• Септик или станция биологической очистки — обслуживание по регламенту производителя
