Заземление и УЗО в частном доме: как сделать безопасную электрику
Контур заземления и УЗО — две части безопасной электрики. Выбор схемы TN-C-S или TT зависит от состояния воздушной линии, а защита работает только при правильных номиналах и проверке.
Сделайте сразу оба: контур заземления и УЗО на нужных линиях. Главное условие выбора схемы — состояние воздушной линии и нейтрали до дома: при исправной линии подходит TN-C-S, при старой и ненадежной — TT с обязательным УЗО на вводе.
Как работают заземление и УЗО и почему автомата мало
Заземление дает аварийному току путь в грунт: защитный PE-проводник соединяет корпуса приборов с контуром в земле. УЗО сравнивает ток в фазе и нуле и за доли секунды отключает линию, если часть тока ушла мимо — через корпус или человека.
По отдельности они задачу не закрывают. Без заземления УЗО сработает уже по факту касания человека, а без УЗО заземление снизит напряжение на корпусе, но не обязательно отключит поврежденную линию.
Обычный автомат защищает кабель от перегрузки и короткого замыкания, для срабатывания ему нужен большой сверхток. Ток через тело человека для автомата слишком мал, хотя для жизни он смертельно опасен, поэтому автомат человека не спасает.
Пробой на корпус — обычный сценарий: старение изоляции, вибрация насоса, влага в уличной розетке, повреждение кабеля при ремонте. Если PE-проводника нет, корпус остается под напряжением и ждет прикосновения, особенно на влажном полу котельной или санузла.

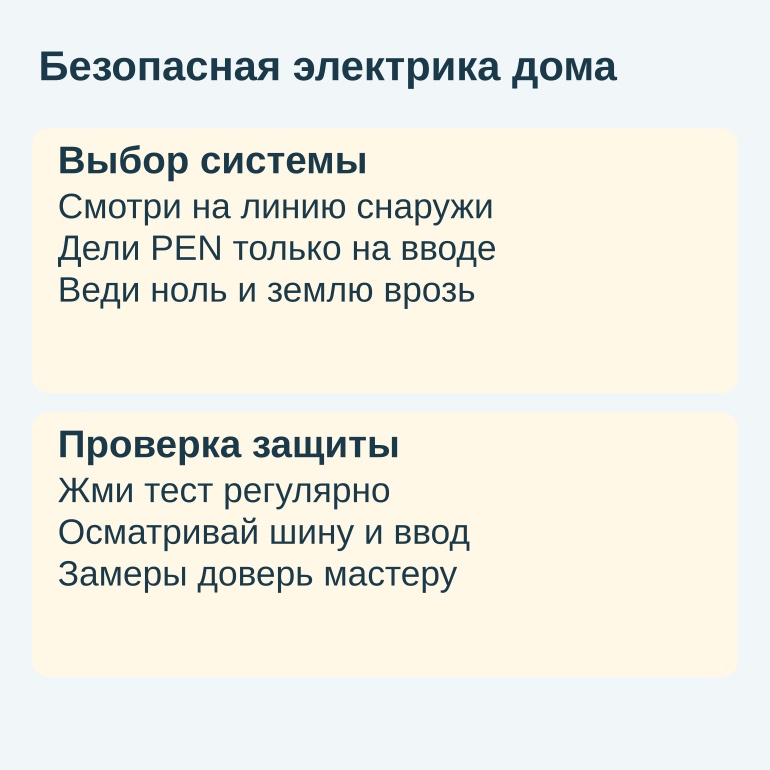

TN-C-S или TT: что выбрать по состоянию линии
Выбор определяется не желанием владельца, а тем, что приходит с улицы. Сначала посмотрите на опоры, провода и состояние совмещенного PEN-проводника, и только потом собирайте схему в щите.
TN-C-S и TT: сравнение для частного дома
Выбор системы зависит от состояния воздушной линии до дома
| Параметр | TN-C-S | TT |
|---|---|---|
| Состояние линии | Опоры и PEN в рабочем состоянии | Старая линия, ветхие опоры, проблемы с нейтралью |
| Откуда берется PE | PEN с линии разделяется на вводе | Только собственный контур в грунте |
| Собственный заземлитель | Повторный, подключен к шине PE | Единственный путь для тока утечки |
| УЗО на вводе | Желательно | Обязательно, 100–300 мА |
| Риск при обрыве нейтрали | Фазный потенциал может выйти на корпуса | Корпуса не получают потенциал через PE |
В TN-C-S совмещенный PEN с линии разделяется на отдельные N и PE на шине во вводном щите дома. К этой же шине подключается собственный повторный заземлитель, дальше ноль и земля идут отдельными проводами и больше нигде не соединяются.
Такая схема допустима только при нормальной линии. На старой линии с ветхим PEN обрыв нейтрали выведет фазный потенциал на корпуса через шину PE, и защита превратится в источник опасности.
В TT защитный проводник PE берется только от собственных электродов в грунте и никак не связан с нейтралью линии. При обрыве нейтрали на улице корпуса не получат потенциал через PE — это главное преимущество для домов с проблемной воздушкой.
Условие для TT
В системе TT вводное УЗО обязательно, обычно противопожарное на 100 или 300 мА. Одни автоматы при утечке через землю могут не сработать из-за высокого сопротивления контура.
Контур заземления: материалы и ошибки монтажа
Контур — это физический объект в земле, а не аппарат в щите. Его сопротивление должно быть низким и стабильным круглый год, что подтверждается только измерением, на сухих песках и камне одиночным штырем задачу обычно не решить.
- Несколько вертикальных электродов достаточной длины, соединенных между собой
- Горизонтальная связь стальной полосой в траншее ниже глубины промерзания
- Проводник PE достаточного сечения от контура до шины PE в щите
- Соединения в грунте — сваркой, болтовое соединение только в доступной для осмотра точке у стены
Контур делайте там, где грунт стабильно влажный, а не там, где удобно копать. Штыри в сухом песке или насыпном грунте под отмосткой дают заметно большее сопротивление, а стыки в земле со временем ржавеют.
- Один короткий штырь вместо контура из нескольких электродов
- Болтовые соединения, закопанные в грунт без доступа для ревизии
- Контур под отмосткой или в пересыхающем насыпном грунте
- Арматура вместо круглой стали: быстрее ржавеет и хуже проводит
- Подключение PE к трубе водопровода или газа вместо собственного контура
- Тонкий проводник PE, не соответствующий сечению фазы

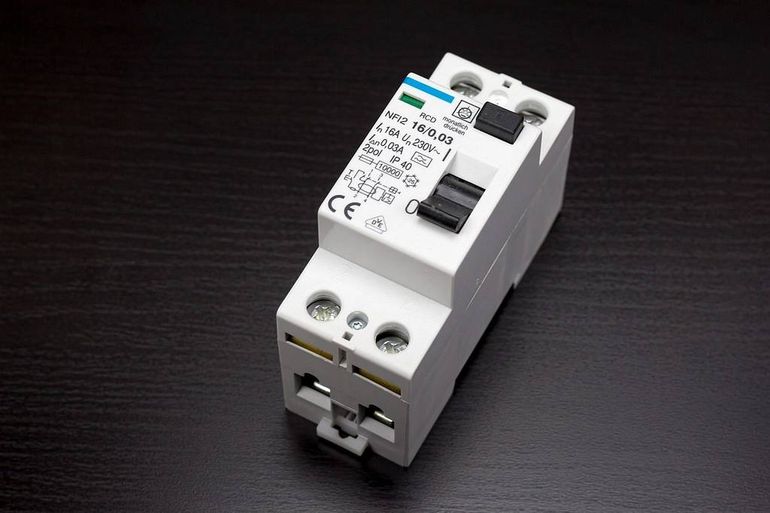

Какие УЗО ставить в доме
Для защиты человека ставят УЗО с уставкой 30 мА на розеточные группы комнат, кухни, санузла, улицы и мастерской. Для особо влажных мест, например розетки у ванны, выбирают более чувствительные 10 мА.
На ввод ставят противопожарное УЗО на 100 или 300 мА с задержкой срабатывания типа S. Оно ловит суммарную утечку в изоляции, а задержка нужна, чтобы при утечке на одной розетке не отключался весь дом.
- Автомат — короткое замыкание и перегрузка кабеля
- УЗО — утечка на корпус или через человека
- Дифавтомат — обе функции в одном корпусе, экономит место в щите
Связка автомат плюс отдельное УЗО удобнее для диагностики: видно, что именно сработало. Дифавтомат компактнее, но причину отключения искать дольше.
Как проверить, что защита работает
Раз в полгода нажимайте кнопку ТЕСТ на каждом УЗО и дифавтомате. Устройство должно мгновенно отключиться, если рычажок остался включенным — защиты фактически нет.
- Нажать кнопку ТЕСТ на каждом УЗО раз в полгода и записать дату на крышке щита
- Проверить розетки бытовым тестером: есть ли PE и не перепутаны ли фаза и ноль
- Осмотреть шину PE в щите, болт на полосе от контура и ввод проводника в дом
Потемневшая медь, рыхлая ржавчина на болте или влажное пятно вокруг ввода — повод восстановить контакт до обрыва. Глазами и кнопкой видно не все, поэтому при вводе дома, после работ на контуре и затем раз в несколько лет приглашайте электрика с прибором.
Специалист измеряет сопротивление контура, сопротивление петли фаза-ноль, реальный ток и время срабатывания УЗО, проверяет целостность PE по дому и выдает протокол с цифрами. Журнал таких замеров показывает, стабилен ли контур или сопротивление ползет вверх из-за коррозии и подвижек грунта.
