Защита от протечек воды в частном доме: датчики, краны с приводом и зоны риска
В частном доме протечки долго остаются незамеченными и разрушают конструкции. Разбираем, где размещать датчики и краны с приводом, чтобы защитить котельную, санузлы и кухню.
В частном доме ставьте автономную защиту: датчики в самых низких точках мокрых зон и два моторных крана с электроприводом — на холодную воду сразу после ввода и на горячую после бойлера — с контроллером на резервном питании. Главное условие — система должна перекрыть воду сама, без интернета, приложения и при отключении электричества.
Почему протечка в доме опаснее, чем в квартире
В квартире о протечке быстро сообщают соседи снизу. В частном доме такого индикатора нет: вода уходит в стяжку с утеплителем, подполье или грунт тихо и надолго.
Источник воды чаще автономный — скважина с насосом, гидроаккумулятор, фильтры. При разрыве трубы насос качает под рабочим давлением 2,5–4 бара, и за ночь в дом может уйти несколько кубов. Если течь на втором этаже, страдают перекрытия, отделка и проводка первого этажа, а на пути воды оказываются котельная и электрощит.
Где течёт чаще и почему замечают поздно
Большинство протечек — это резьбовые и обжимные соединения. Они стареют и ослабевают от температурных циклов и редко попадают на глаза.
- гибкие подводки к смесителям и унитазам
- шланги стиральной и посудомоечной машин
- фитинги коллекторов тёплого пола под стяжкой
- обвязка котла, бойлера и группы безопасности
- соединения на вводе, фильтрах грубой очистки и счётчике
Замечают поздно по трём причинам. Разводка скрыта в стяжке, штробах и шкафах, и капельная течь сначала увлажняет основание. В котельной, постирочной и гостевом санузле сутками никого не бывает. При медленной течи давление почти не падает, манометр на гидроаккумуляторе показывает норму, а насос незаметно подкачивает воду.
Из чего состоит система защиты
Система — это три связанных блока: датчики на полу, шаровые краны с электроприводом на вводах и контроллер. Без любого из них контур не работает: датчики без крана только сигнализируют, кран без датчика бесполезен.
Логика строится на нормально-замкнутых (NC) или нормально-разомкнутых (NO) контактах. Для дома практичнее схемы с самодиагностикой линии: обрыв провода или севшая батарейка беспроводного датчика должны восприниматься как тревога, иначе скрытый отказ оставит защиту декорацией.
Датчики: проводные или беспроводные
Датчик — пара контактов, замыкающихся через тонкий слой воды. Сам он воду не перекрывает, только передаёт сигнал контроллеру. Проводные подключаются кабелем и питаются по линии, работают годами без обслуживания.
Беспроводные передают сигнал по радиоканалу и живут на батарейке типа CR123A или AA сроком от года до пяти. Они удобны, когда штробить уже нельзя — за стиральной машиной, под ванной, в дальнем санузле второго этажа.
- проводные: стабильны, поддерживают самодиагностику линии, требуют прокладки кабеля — закладывайте их на этапе стройки или капремонта
- беспроводные: монтаж без штробления, зависят от батареи и прохождения радиосигнала через железобетон
- контактные площадки должны лежать на полу, а не висеть на проводе
Краны с электроприводом и контроллер
Исполнительный элемент — шаровой кран с электроприводом. Для частного дома со скважиной и насосной станцией практичнее моторный привод: закрывает плавно за 3–15 секунд, без гидроудара, совместим с диаметрами от 1/2 до 1 1/4 дюйма. Электромагнитный с пружиной закрывает мгновенно, но даёт ударную волну на длинных трассах.
Контроллер опрашивает датчики, подаёт питание на приводы и включает оповещение. Минимум — питание от сети с резервным аккумулятором, поддержка нескольких групп датчиков и сухие контакты для внешнего оповещения. Интеграция по Wi-Fi или Zigbee — бонус, но защита обязана срабатывать автономно при отказе роутера или облака.
- моторный привод — плавное закрытие, питание 12 или 220 В
- электромагнитный — мгновенно, есть риск гидроудара
- контроллер с аккумулятором сохраняет работоспособность при отключении света
Где ставить датчики: зоны риска
Принцип один: датчик — в самой низкой точке, куда вода доберётся первой. Сначала найдите трассы труб и точки соединений, затем смотрите на рельеф пола и уклон к трапу.
Считайте не по числу комнат, а по числу узлов, где вода может выйти наружу. Базовые зоны — котельная и ввод, помещение со скважиной, санузлы, постирочная, кухня, подвал и шахты со стояками.
Размещение датчиков по зонам дома
| Помещение | Источник риска | Куда класть датчик |
|---|---|---|
| Котельная и ввод воды | Коллекторы, фильтры, обвязка котла, группа безопасности | Пол под коллектором и обвязкой котла, у трапа |
| Помещение со скважиной | Насосная станция, гидроаккумулятор, обратный клапан | Пол у гидробака и насосной группы |
| Санузел | Подводки унитаза и смесителей, душевой трап | Угол у инсталляции, пол у поддона душа или ванны |
| Постирочная | Заливной шланг и манжета стиральной машины | Вплотную к ножкам машины со стороны подводки |
| Кухня | Смеситель, сифон мойки, посудомоечная машина, фильтр | Под мойкой у сифона и за посудомоечной машиной |
| Подвал и шахты | Стояки и транзитные трубы | Низшая точка пола у стояка |
Котельная и ввод воды — главная зона
Здесь на квадратный метр больше соединений, чем где-либо: холодный ввод, коллекторы, фильтры грубой и тонкой очистки, редуктор давления, обвязка котла, расширительный бак. Датчик кладут на пол под коллектором и под обвязкой котла, в самой низкой точке стяжки, желательно у трапа.
Отдельный датчик нужен в помещении со скважиной, насосной станцией или гидроаккумулятором — чаще течёт по соединению с обратным клапаном или штуцеру гидробака. Если узлы разнесены, ставьте два датчика в разных нижних точках, а не один посередине.
Санузлы, постирочная и кухня
В санузлах вода появляется из-за подводок к унитазу и смесителям, соединений душевого трапа и стыков с инсталляцией. Датчик ставят в нижней точке плитки — угол у инсталляции, зона за унитазом, участок у поддона душа. На втором этаже это критично: протечка уйдёт в перекрытие и проявится пятном на потолке нижнего этажа, когда воды уже много.
В постирочной датчик кладут вплотную к ножкам машины со стороны заливного шланга. На кухне — один под мойкой рядом с сифоном и краном, второй за встроенной посудомоечной машиной ближе к подводке. Фильтр тонкой очистки или систему обратного осмоса под мойкой также закрывают отдельным датчиком.
Где ставить краны с приводом и как не ошибиться
Кран должен стоять до точки возможной аварии и отсекать максимум проблемных участков одним движением. Минимум — два крана: на холодную сразу после вводных фильтров и на горячую сразу после бойлера. Бойлер и его группа безопасности остаются под давлением даже после отсечки холодной линии.
- один кран на общем вводе без отсечки горячей линии после бойлера — горячая остаётся под давлением
- установка после первого разветвления — часть дома не отсекается
- открытый байпас вокруг фильтров и редукторов — при срабатывании вода идёт в обход
- кран до обратного клапана насосной группы — нарушает работу системы
- питание привода без резерва — при отключении света защита не сработает
Один ввод или несколько групп
Для компактного одноэтажного дома с одним санузлом и кухней достаточно двух кранов — холодная после фильтров и горячая после бойлера. При срабатывании обе линии закрываются одновременно.
В двухэтажном доме с несколькими санузлами, постирочной и хозблоком имеет смысл делить на зоны: отдельный контур на второй этаж, на хозблок или гостевую часть. Тогда при локальной аварии без воды остаётся только проблемный контур. Контроллер должен поддерживать несколько независимых групп кранов и датчиков, иначе зонирование теряет смысл.

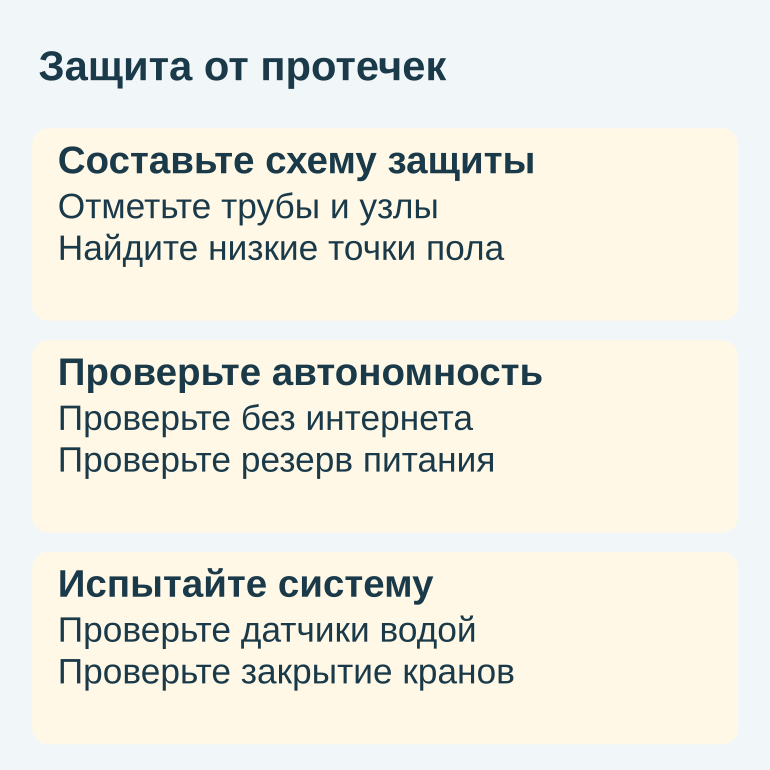

Как спланировать защиту: памятка
Начинайте не с покупки оборудования, а со схемы: где проходят трассы холодной и горячей воды, где стоят коллекторы, котёл, бойлер, стиральная техника. Без карты система закрывает случайные точки и пропускает главные.
На этапе проектирования соберите ввод и коллекторы в одном узле, рядом поставьте контроллер и оба крана, заранее заложите кабели датчиков в гофре до каждой мокрой зоны. В готовом доме ищите доступные участки труб после ввода, тяните кабели по плинтусу или коробам, где нельзя штробить — переходите на радиодатчики. Питание контроллера ведите через ИБП.
Глубокую интеграцию с умным домом — сценарии по Wi-Fi/Zigbee, уведомления в мессенджеры, связку с охраной — планируйте вторым этапом. Сначала соберите автономный контур, который перекрывает воду без интернета, и раз в полгода проверяйте его проливом датчиков и закрытием кранов.
