Ввод электричества в частный дом: воздушный СИП или подземный кабель

Выбирайте по расстоянию и планам участка: если дом стоит близко к опоре, пролёт короткий и под линией нет деревьев, навесов и будущих построек — берите воздушный СИП. Если заезд длинный, дом отнесён вглубь, нужна трёхфазная мощность, мастерская или чистый вид двора — кладите бронированный кабель в траншею. Главное условие — реальная трасса от опоры до фасада, а не абстрактная надёжность способа.

Как устроен ввод от опоры до щита

Способ прокладки меняет только внешнюю часть пути. От опоры до фасада идёт либо СИП по воздуху, либо бронированный кабель в земле, а дальше логика одинакова: узел учёта снаружи, переход через стену в гильзе и распределительный щит внутри дома.

• Линия от опоры до участка: СИП по воздуху или бронированный кабель типа ВБбШв, АВБбШв в траншее
• Узел учёта на улице: счётчик и вводной автомат в опломбированном боксе на фасаде или стойке
• Переход в дом через стену или фундамент обязательно в гильзе — отрезке трубы, защищающем кабель от перетирания и подвижек
• Распределительный щит внутри дома с групповыми автоматами, УЗО и дифавтоматами на влажные зоны

Когда достаточно воздушного ввода СИП

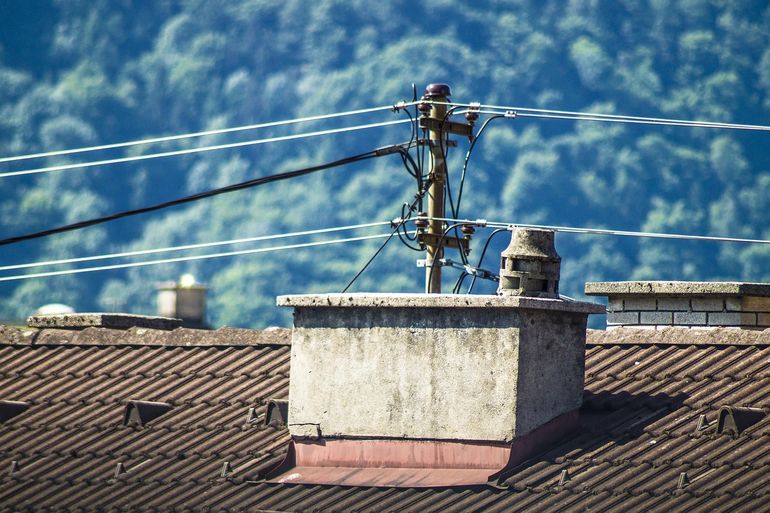

СИП — самонесущий изолированный провод, который подвешивают от опоры к фасаду на анкерный кронштейн через специальный зажим. Рядом на фасаде ставят уличный бокс со счётчиком и вводным автоматом, а внутрь дома кабель уходит через гильзу к внутреннему щиту.

Воздух удобен, когда опора рядом, фасад открыт и весь монтаж сводится к одному короткому пролёту без вскрытия газона и дорожек. Он хуже работает при длинном заезде, крупных деревьях на пути и планах на навес, перголу или высокие хвойные под линией.

• Дом близко к улице и опоре, пролёт короткий и открытый
• На пути провода нет деревьев, которые через годы начнут тереться об изоляцию
• Нет навеса, перголы и построек прямо под будущей линией
• Однофазный ввод 220 В для дачи без мощных потребителей — типовой случай для СИП

Когда нужен подземный бронированный кабель

Подземный ввод выполняют бронированным кабелем с металлической защитой жил, например ВБбШв или АВБбШв. Снаружи участок остаётся чистым: нет провода над двором и привязки к деревьям и навесам, но больше земляных работ и любой ремонт линии означает снова вскрывать трассу.

Кабель обычно укладывают в траншею глубиной около 0,7 метра на подсыпку из песка, сверху закрывают песком и сигнальной лентой, чтобы заметить трассу при будущих раскопках. Под проездами и дорожками глубину увеличивают и дополнительно защищают кабель трубой или футляром, а у фасада поднимают вертикально в защитной трубе и заводят в стену через гильзу.

Земля выигрывает там, где воздушная линия спорит с участком: далеко от опоры до дома, дом в глубине, гараж или мастерская в стороне, ухоженный сад. Подземная трасса также спокойнее для трёхфазного ввода 380 В с заметной мощностью, например под электрокотёл, тепловой насос или станки, чем тяжёлый провод на длинном пролёте.

• Длинный заезд от границы до дома или дом в глубине участка
• Мастерская, гараж, баня в стороне от основного дома
• Трёхфазный ввод под мощную нагрузку и желание убрать провода из вида
• Готовность к траншее, песчаной подушке, сигнальной ленте и согласованию пересечений с другими коммуникациями

Воздух и земля рядом: что сравнить под свой участок

Сравнивайте не абстрактную надёжность, а жизнь на участке: стоимость монтажа, видимость трассы, уязвимость, ремонт и ограничения самого участка. Пройдитесь по таблице с планом участка и отметьте, какие строки для вас критичны.

При смешанном раскладе обсудите с электриком гибрид: воздушный пролёт до стойки на границе и подземный участок до дома. Решение принимайте по двум-трём ключевым строкам, а не по всем сразу.

Фазы и щиты: что стоит на улице, а что в доме

Однофазный ввод 220 В обычно закрывает дачу с холодильником, бойлером, чайником и обогревателями. Трёхфазный ввод 380 В позволяет разнести нагрузку по трём линиям для электрокотла, варочной панели, насоса или мастерской, но требует более толстого провода, трёхфазного счётчика и аккуратной раскладки групп из-за риска перекоса фаз.

Сечение подбирают по выделенной мощности и длине линии, а не на глаз. Например, для однофазного ввода часто используют СИП 2х16, для трёхфазного — СИП 4х16 или четырёхжильный кабель типа ВБбШв 4х10, а от учёта до домашнего щита — кабель типа ВВГнг-LS соответствующего сечения.

• Снаружи в уличном боксе с классом не ниже IP54: вводной автомат и счётчик, дальше заканчивается зона сети
• Переход через стену: гильза с уплотнением и защитой от грызунов
• Внутри: распределительный щит с УЗО, дифавтоматами и групповыми автоматами на свет, розетки, котёл, скважину

О чём договориться с электриком заранее

До приезда бригады проговорите логику целиком: место узла учёта, заход в дом, гильзу и границу между уличным и внутренним щитом. Отдельно обсудите запас под будущее, чтобы не вскрывать отделку и газон ради каждой новой постройки.

• Где встанет узел учёта и вводной автомат: фасад или стойка на границе
• Одна или три фазы и почему, с учётом котла, плиты, насоса и мастерской
• Сечение СИП или бронированного кабеля с запасом и длина петли у фундамента
• Гильза, герметизация и защита вертикального участка у фасада
• Глубина траншеи, песок снизу и сверху, сигнальная лента, трубы под проездами
• Место заземления и шины уравнивания потенциалов, запас под генератор, баню и скважину
