Вентиляция кровли и подкровельного пространства: коньковые, карнизные и точечные продухи

Вентиляция кровли работает только как непрерывный поток от карниза к коньку: воздух заходит внизу и выходит наверху. Главное условие — схема зависит от того, где утеплитель: на холодном чердаке проветривается весь объём чердака, в тёплой мансарде — узкий зазор 40–50 мм над утеплителем по контробрешётке.

Зачем кровле вентиляция и что происходит без неё

Кровля — это пирог из слоёв, внутри которого постоянно движется влага. Тёплый воздух из дома поднимается вверх, несёт водяной пар и упирается в холодную внутреннюю поверхность покрытия. Пар охлаждается и выпадает каплями или инеем — точка росы оказывается прямо в стропильной системе.

Чтобы влага не накапливалась, под покрытием оставляют подкровельное пространство — зазор между утеплителем или настилом холодного чердака и кровельным материалом. Воздух должен заходить у карниза, проходить вдоль ската и уходить через конёк или точечные аэраторы. Если поток разорван, пирог превращается в закрытую банку с влажным воздухом.

• Подкровельное пространство — вентилируемый зазор между утеплителем или настилом чердака и кровельным покрытием.
• Диффузионная мембрана — плёнка поверх утеплителя, выпускает пар наружу и не пропускает воду внутрь.
• Контробрешётка — бруски вдоль стропил поверх мембраны, создают вентзазор под обрешёткой.
• Аэратор — точечный выходной элемент на скате или коньке для выпуска воздуха.

Как влага попадает в кровельный пирог

Основной источник влаги — сам дом. Душ, готовка, стирка, дыхание дают десятки литров пара в сутки. Пар идёт вверх через перекрытия и негерметичные стыки пароизоляции и оказывается под кровлей. Чем хуже проклеены стыки и проходы труб, тем больше влаги попадает в пирог.

Вторая дорога — улица. Косой дождь, тающий снег и туман попадают через неплотности, а ночью на холодном металле выпадает наружный конденсат. Диффузионная мембрана задержит воду и выпустит пар только при рабочем вентзазоре над ней — обычно 40–50 мм по контробрешётке, по которому воздух реально движется.

• Негерметичная пароизоляция со стороны помещения.
• Мокрый утеплитель, заложенный без просушки или под дождём.
• Протечки через ендовы, примыкания к трубам, плохо закреплённые планки.
• Наружный конденсат на внутренней стороне металлочерепицы и профлиста.

Что разрушается первым: стропила, утеплитель, свес

Первыми страдают стропила и обрешётка. В постоянной сырости дерево темнеет, появляется плесень и запах подвала, через пару сезонов — мягкие участки, продавливающиеся отвёрткой. Параллельно намокает утеплитель: минеральная вата даже при небольшой влажности заметно теряет теплозащиту, при сильном намокании оседает и перестаёт работать.

Снаружи плохую вентиляцию выдают свес и кромка кровли. Тёплый воздух греет покрытие снизу, снег подтаивает, вода стекает к холодному свесу и замерзает. Образуется ледяная гряда и сосульки, которые рвут водостоки. Зимой на стропилах виден иней, летом — рыжие подтёки от саморезов и тёмные разводы на пароизоляции.

Холодный чердак и тёплая мансарда: две разные схемы

Схема вентиляции зависит от границы тёплой зоны. Если утеплитель на перекрытии — чердак холодный и проветривается целиком. Если утеплитель между стропилами — чердак жилой, и воздух должен идти узкой щелью под покрытием. Набор продухов, их площадь и узлы у этих схем разные.

Схема вентиляции холодного чердака

В холодном чердаке утеплитель лежит на перекрытии, а чердачное пространство по температуре близко к улице. Задача — продувать весь объём, чтобы влага, поднявшаяся через перекрытие, не оседала на стропилах конденсатом и инеем.

Приток организуют снизу через карнизные софиты с перфорацией или щелевые продухи в свесе. Вытяжку — сверху через слуховые окна, фронтонные решётки или коньковый выход. Приток и вытяжка должны быть разнесены по высоте и работать в паре, иначе движения воздуха не будет.

• Приток: перфорированные софиты или щелевые продухи по карнизу.
• Вытяжка: коньковый аэратор, слуховые окна или решётки на фронтонах.
• Все отверстия закрыты сетками от насекомых и птиц.
• Утеплитель на перекрытии не перекрывает карнизный продух.

Вентзазор в тёплой мансарде

В мансарде утеплитель между стропилами, и жилой влажный воздух прижат к пирогу изнутри. Между утеплителем и кровельным материалом должен идти сплошной зазор — канал от карниза к коньку, который уносит влагу через диффузионную мембрану.

Зазор формирует контробрешётка — бруски на стропилах поверх мембраны, например 50×50 мм. Высота бруска и есть высота зазора. Если канал где-то прерван мауэрлатом, утеплителем или доской обрешётки поперёк потока, вентиляция ската не работает, и коньковый аэратор это не спасёт.

• Вентзазор сплошной от карниза до конька, без перемычек.
• Высота зазора 40–50 мм, задаётся контробрешёткой.
• Диффузионная мембрана уложена правильной стороной к утеплителю.
• Обязательная связка: карнизный продух + коньковый аэратор.

Как посчитать сечение продухов: правило 1/300 и 1/500

Суммарная площадь приточных и вытяжных отверстий считается от площади вентилируемой кровли: 1/300 или 1/500 от площади ската. Эту площадь делят пополам: половина на приток у карниза, половина на вытяжку у конька. Перекос в одну сторону лишает схему тяги.

Считается чистое эффективное сечение, а не габарит отверстия. Сетка от насекомых, перфорированный софит или решётка аэратора съедают до половины площади. Ориентируйтесь на паспортную эффективную площадь изделия, которую указывает производитель.

Когда брать 1/300, а когда 1/500

Соотношение 1/300 — базовый норматив для большинства частных домов в средней полосе. Его берут, когда нет проверенной герметичной пароизоляции или регион влажный и снежный. При сомнениях считайте по 1/300 — запас по сечению не вредит.

Норматив 1/500 допустим только при двух условиях одновременно: со стороны помещения уложена качественная пароизоляция с проклеенными стыками и примыканиями, и уклон кровли больше 6°. В тёплых мансардах с минватой и сложной геометрией такое сочетание встречается редко, поэтому для жилого дома честнее закладывать 1/300.

Пример расчёта на доме 10×8 метров

Возьмём двускатную кровлю с уклоном 30° над домом 10×8 м. Длина ската по уклону около 4,6 м, два ската дают около 92 м² — округлим до 100 м² для запаса. По правилу 1/300 суммарное сечение продухов = 100 / 300 ≈ 0,333 м², то есть около 3330 см².

Делим пополам: примерно 1665 см² на приток у карниза и 1665 см² на вытяжку у конька. При длине конька 10 м это около 167 см² на погонный метр, при двух карнизных свесах по 10 м — около 83 см² на метр каждого свеса. Сверяйтесь с паспортной эффективной площадью софитов и аэраторов: если изделие даёт меньше, берут модель с большим сечением или добавляют точечные аэраторы.

Базовая рабочая схема: карнизный продух плюс коньковый аэратор

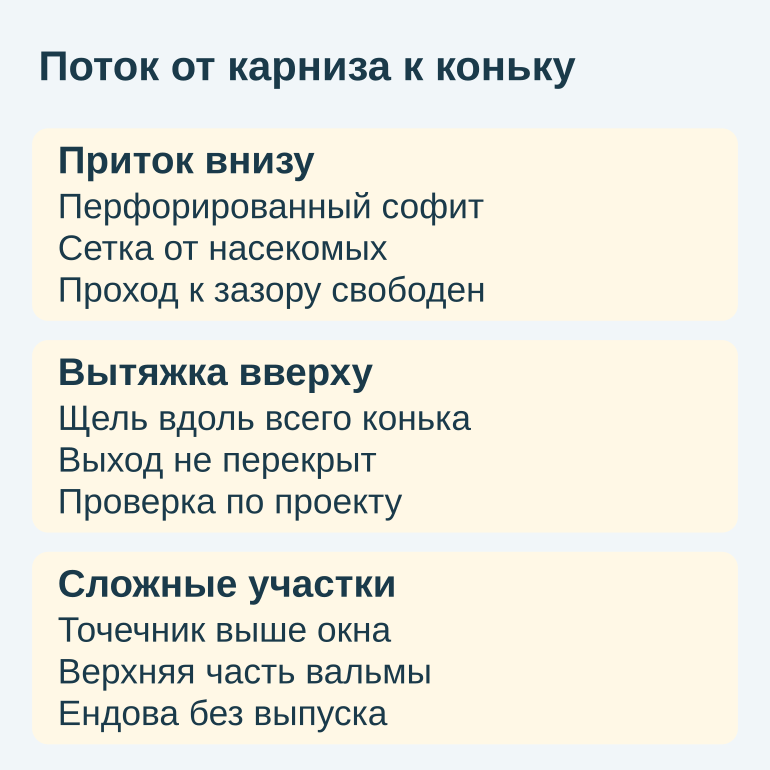

Базовая схема скатной кровли: воздух заходит снизу у карниза, поднимается по зазору над утеплителем вдоль контробрешётки и выходит наверху через коньковый аэратор. Это непрерывный поток, любой разрыв ломает работу пирога.

Правило приёмки: если есть приток без вытяжки или вытяжка без притока — система не работает. Тяга держится на разнице давлений между низом и верхом, поэтому оба узла должны быть собраны одновременно.

Узел карнизного свеса с продухами

Подшивка свеса должна впускать воздух. Используют перфорированные софиты или сплошную доску с прорезанными щелями, закрытыми сеткой от насекомых. Сплошная глухая подшивка из вагонки без зазоров запирает карниз, и коньковый аэратор над ним работает вхолостую.

Воздух с карниза должен попасть именно в вентзазор над утеплителем, а не остаться в коробе свеса. Край утеплителя не должен перекрывать продух, а контробрешётка не должна упираться в глухую карнизную доску. На приёмке проверьте, виден ли через софит свет в сторону зазора, не запенены ли стыки и не забиты ли отверстия краской.

Коньковый аэратор и контробрешётка

Контробрешётка — бруски поверх стропил вдоль ската, создающие зазор между мембраной и обрешёткой. Высота обычно 40–50 мм; меньше — поток задыхается, особенно на скатах от 6 метров и длиннее. Зазор должен быть сквозным от карниза до конька, без поперечных перемычек и затыкания утеплителем сверху.

Коньковый аэратор — непрерывная планка вдоль конька, закрытая кровельным материалом. Под ним в обрешётке и мембране должна быть прорезана щель шириной обычно 30–50 мм с каждой стороны от оси конька — без неё аэратор декоративен. Снаружи он закрывается сеткой от насекомых и снега. Требуйте показать, что прорезь сделана по всей длине конька.

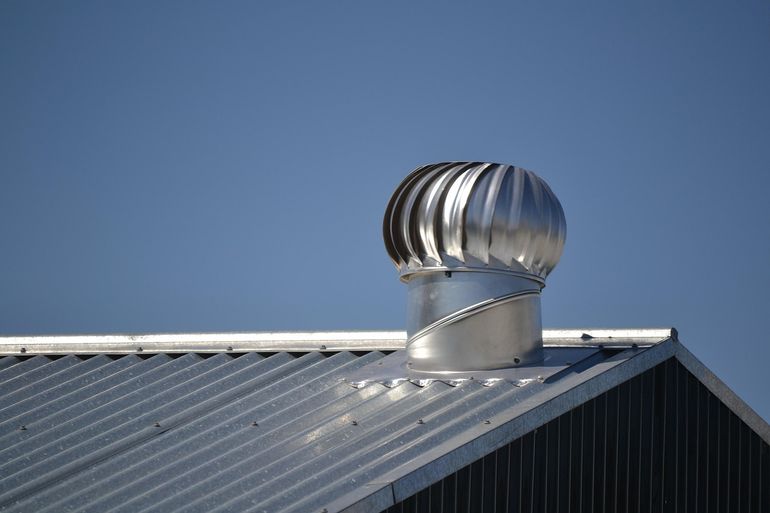

Точечные аэраторы: когда они уместны, а когда это костыль

Точечный аэратор — локальный выход на скате. Он не заменяет коньковый продух на обычной двускатке, а закрывает зоны, куда коньковая щель не дотягивается. Решение зависит от геометрии кровли, а не от желания поставить элемент для галочки.

Если есть полноценный конёк — основную тягу даёт он, точечники лишь дополняют проблемные участки. Если конёк короткий или отсутствует, как на вальмовой кровле, без точечных аэраторов верхняя зона не проветрится.

Сложная геометрия: вальмы и ендовы

На вальмовой кровле конёк короткий, у шатровой его нет вовсе — выпускать воздух через одну точку негде. Точечные аэраторы ставят в верхней трети каждого ската, ближе к вершине, где скапливается тёплый влажный воздух.

Отдельная зона — длинные ендовы и скаты, разрезанные мансардными окнами. Над окном остаётся карман, отрезанный от конька: воздух заходит с карниза, но выйти некуда. Точечник выше окна снимает эту мёртвую зону. Аэраторы по ендовам выносят на соседние скаты, а не в саму ендову, где идёт вода.

Когда точечник не решает проблему

Точечный аэратор вместо нормального конькового на обычной двускатке — костыль, когда конёк уже смонтирован глухим и переделывать не хотят. Площадь выхода у одного элемента небольшая, для замены конька на всю длину их нужно много, и тяга всё равно будет хуже из-за разной высоты выходов.

Точечник не спасёт, если сломан сам принцип: запенен карниз, нет зазора над утеплителем, мембрана уложена не той стороной. Воздуху неоткуда взяться внизу — наверху выпускать нечего. Сначала восстанавливают приток на карнизе и зазор по контробрешётке, затем решают вопрос с дополнительными выходами.

Частые ошибки и как их не допустить

Большинство проблем — грубые монтажные ошибки, которые видно при приёмке до зашивки софитов и закрытия конька. Дешевле найти их сразу, чем через два сезона разбирать кровлю из-за чёрных стропил и слежавшегося утеплителя.

Ошибки монтажа карниза и мембраны

Самая частая ошибка — запенивание щели между мауэрлатом и настилом монтажной пеной, чтобы не дуло. После этого воздух с улицы перестаёт заходить в подкровельное пространство, и вся схема умирает. Лечится только вскрытием подшива, удалением пены и установкой перфорированных софитов или решётки в карнизной коробке.

Вторая ошибка — перепутанная сторона мембраны и отсутствие контробрешётки. Мембрана работает только в одну сторону: наоборот она не выпускает влагу из утеплителя. Без бруска 40–50 мм поверх стропил нет зазора от карниза к коньку, и кровля становится глухой коробкой. Также мембрана должна быть выведена в карнизный жёлоб, иначе вода стекает в утеплитель.

Ошибки на коньке и в утеплителе

Глухой конёк — карнизные продухи сделали, а аэратор не поставили или поставили декоративный элемент без отверстий в настиле. Воздух заходит снизу и упирается в потолок: тяги нет, в верхней зоне копится влага, появляется иней и гниль. Под коньковым элементом должна быть пропилена щель примерно 30–50 мм с каждой стороны от конькового бруса.

Вторая ошибка — утеплитель впритык к настилу или мембране без зазора 40–50 мм. Минвата в этом месте намокает первой, ей некуда отдавать влагу. На сложной кровле к этому добавляются непровентилированные ендовы и зоны за мансардными окнами — там обязательны точечные аэраторы, иначе локальный конденсат гарантирован.
