Циркуляция горячей воды в частном доме: зачем нужен рециркуляционный контур
Объясняем, как устроен рециркуляционный контур ГВС, из чего состоит и сколько потребляет энергии, и при какой длине труб от бойлера до крана его установка действительно оправдана.
Делайте рециркуляционный контур, если от бойлера до дальнего крана больше 8 метров и горячей воды приходится ждать дольше 20 секунд. Главное условие — длинная подача и регулярное пользование: при короткой ветке 3–4 метра и одной точке разбора контур не окупится.
Когда контур оправдан
В закрытой трубе длиной 8–15 метров вода стоит неподвижно и примерно за час-полтора остывает с рабочей температуры до комнатной. При каждом открытии крана этот остывший объем приходится сливать в канализацию. Для трубы 20 мм это около 0,2 литра на метр, для трубы 25 мм — около 0,33 литра.
На практике это 2–3 литра при подаче 10 метров и до 5 литров при 15 метрах. При частом открывании крана потери за день достигают десятков литров. Потери двойные: уходит сама вода и энергия, уже потраченная на ее нагрев.
Нужна ли рециркуляция: экспресс-оценка
Ориентир для дома с постоянным проживанием
| Ситуация | Решение | Почему |
|---|---|---|
| Труба от бойлера до крана больше 8 м | Рекомендовано | Вода остывает между открытиями, слив несколько литров при каждом открытии |
| Два и более этажа с санузлами | Рекомендовано | Путь до дальнего смесителя заметно длиннее, ожидание долгое |
| Три и более точки разбора | Рекомендовано | Суммарные потери воды умножаются на число точек |
| Короткая ветка до 4 м, один санузел рядом с бойлером | Избыточно | Слив за несколько секунд, экономия не окупает насос и обратку |
| Сезонное проживание меньше 4 месяцев | Избыточно | Контур нужно сливать на зиму, насос простаивает без работы |
| Проточный нагреватель у самого крана | Избыточно | Горячая вода появляется сразу без дополнительного контура |
Как работает рециркуляционный контур
Контур — это замкнутая петля: подача несет горячую воду к смесителям, а параллельная обратная линия возвращает невостребованную воду в бойлер на подогрев. Вода не стоит в трубе, поэтому не успевает остыть. Горячая вода обычно идет через несколько секунд после открытия крана вместо долгого слива.
- Бойлер или котел — нагревает воду до рабочей температуры
- Труба подачи — ведет воду к смесителям
- Обратная линия — возвращает неиспользованную воду на подогрев
- Циркуляционный насос на обратке — создает движение в кольце
- Обратный клапан — не дает воде течь назад при остановке насоса
- Термостат или таймер — отключает насос при достижении заданной температуры

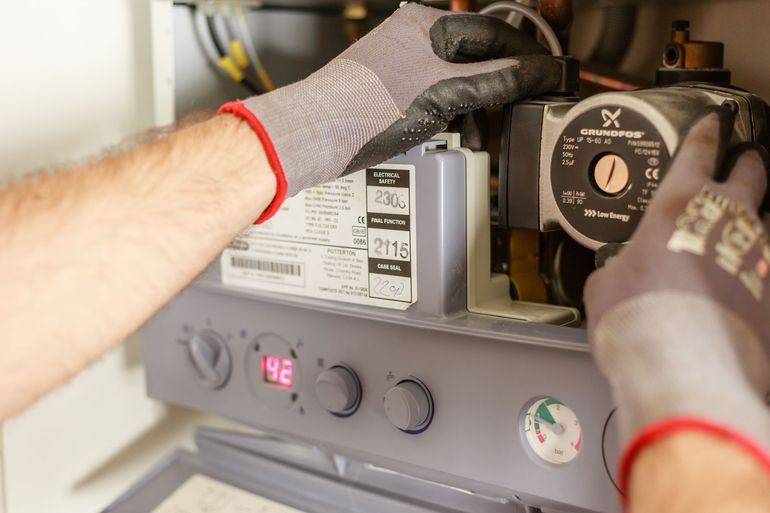

Насос для ГВС — компактный и маломощный, его ставят на обратке перед бойлером, где вода уже подостыла. Такое размещение облегчает работу уплотнений и подшипников. Включается насос по температуре обратки или по расписанию, а не работает постоянно.
В прерывистом режиме потребление электричества небольшое и сопоставимо с бытовой лампой. Пока петля работает, температура в трубе держится близко к уставке бойлера, даже если краном не пользовались несколько часов.
Во что обойдется контур
Для дома с обраткой 12–18 метров разовые затраты включают трубу обратки, насос, утеплитель и монтажные работы. Если обратку тянут по готовому ремонту, бюджет заметно растет из-за переделки отделки. Эксплуатация зимой дороже, чем летом, из-за большей разницы температур.
Электричество насоса — меньшая часть расходов. Основная статья — теплопотери обратной линии, которые котел постоянно компенсирует дополнительным нагревом. Неизолированная обратка отдает тепло перекрытиям, стенам и неотапливаемым зонам, где оно не нужно.
Трубчатый утеплитель из вспененного полиэтилена заметно снижает потери и окупается быстро. На неотапливаемых участках — в подвале или на чердаке — утепление особенно важно, там слой делают толще. Без целой изоляции обратка работает как скрытый радиатор.
Если длина до дальнего смесителя меньше 5–6 метров, горячая вода придет за несколько секунд и без контура. В этом случае начните с целой теплоизоляции подающей трубы и вернитесь к вопросу о рециркуляции после сезона эксплуатации.
