Технология каркасного домостроения: этапы сборки и узлы каркаса
Разбираем платформенную сборку каркасного дома: из чего состоит каркас, в какой последовательности собирают узлы и на что обратить внимание, чтобы не допустить ошибок.

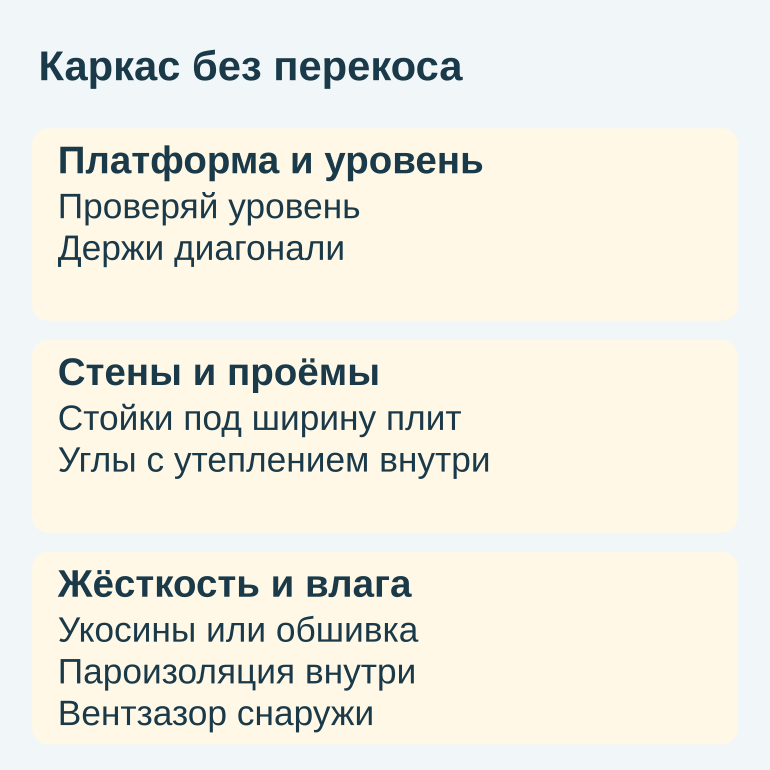

Собирайте каркасный дом поэтажно от жесткой горизонтальной платформы: фундамент — нижняя обвязка — лаги и черновой пол — стены — перекрытие — обшивка и закрытый контур. Главное условие — не переходить к следующему этапу, пока не приняты уровень, диагонали и крепеж предыдущего, иначе перекос уже не исправить обшивкой.
Порядок платформенной сборки
Платформа — это лаги и черновой пол поверх нижней обвязки, то есть готовый пол первого этажа. На нем размечают и собирают стеновые рамы лежа, а затем поднимают готовые секции, поэтому бригада работает с ровной плоскости, а не между стойками.
- Приемка фундамента по уровню и диагоналям
- Гидроизоляция, подкладочная доска и нижняя обвязка
- Лаги и черновой пол — готовая платформа
- Сборка и подъем стеновых рам, верхняя обвязка и временные раскосы
- Перекрытие, постоянные укосины и наружная обшивка
- Закрытый контур: кровля и защита проемов от осадков
Нижняя обвязка и платформа: ровное и сухое основание
Нижняя обвязка — деревянный пояс по периметру фундамента, который распределяет нагрузку и связывает дом с основанием. Обычно это брус 150х150 или 100х150 мм из сухой хвойной древесины, обработанной антисептиком.
Между бетоном и деревом обязательна отсечная гидроизоляция из рулонного битумного материала в два слоя, шире бруса, с напуском по краям. Обвязку крепят анкерами или шпильками, заложенными при бетонировании, обязательно по углам и в местах стыков, через широкие шайбы без смятия древесины.
По обвязке укладывают лаги с шагом 400–600 мм под ширину утеплителя и расчетную нагрузку. Лаги крепят уголками или гвоздями, а не одними саморезами в торец, снизу подшивают черновой пол, затем кладут мембрану и утеплитель.
Продухи и влага
В ленточном и столбчатом фундаменте оставляйте продухи с противоположных сторон для сквозного проветривания, площадь и размещение берите по проекту. Не закрывайте их наглухо на зиму: иначе под полом появится конденсат, утеплитель намокнет, а лаги начнут темнеть снизу.

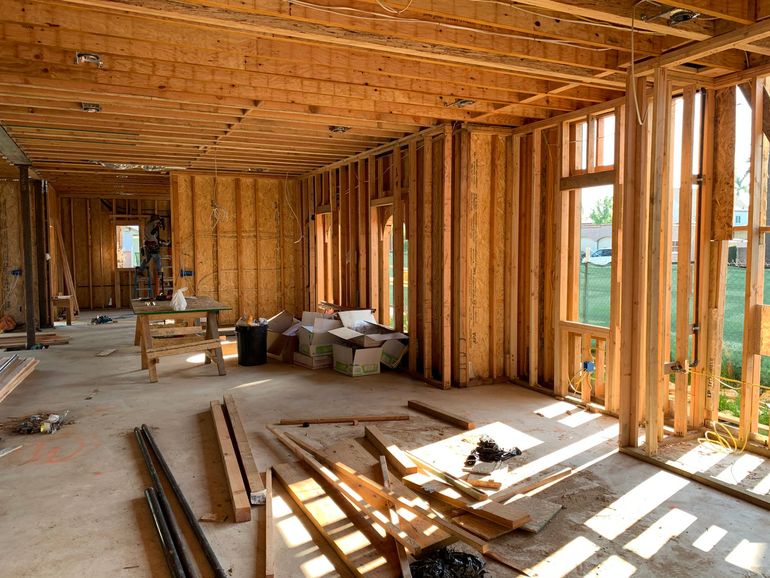

Стены: стойки, углы и проемы
Шаг стоек привязывайте к ширине плитного утеплителя: обычно 600 мм между осями, для нагруженных и высоких стен — 400 мм. Сечение стойки равно толщине утеплителя, например 50х150 мм под 150 мм и 50х200 мм под 200 мм, стойка стоит торцом на обвязке без щепок и подкладок.
Узлы стен и типичные ошибки
| Узел | Что важно | Типичная ошибка |
|---|---|---|
| Стойка | Шаг 400 или 600 мм, плотное опирание торцом, вертикаль по двум плоскостям | Произвольный шаг с подрезкой плит и подкладки под стойкой |
| Верхняя обвязка | Связывает стойки в раму, стыки разнесены со стыками нижней обвязки | Стыки верхней и нижней обвязки совпадают над одной стойкой |
| Угол | Связка из нескольких стоек с местом под утеплитель внутри | Угол из одной стойки — промерзание и плесень зимой |
| Проем | Сдвоенные стойки, перемычка из двух досок на ребро, короткие подпорные стойки | Одиночная доска плашмя — прогиб и перекос окна |
Угол собирайте связкой, например по схеме «калифорнийский угол» или из трех стоек с закладной, чтобы сохранить и жесткость, и место для утепления. Над окнами и дверями ставьте перемычку из сдвоенной доски на ребро, например две доски 50х150 мм, и оставляйте небольшой запас по высоте проема под регулировку.
Жесткость каркаса: укосины и перекрытие
Стойки с обвязками держат вертикальную нагрузку, но без диагональных связей складываются от ветра. Жесткость дают либо врезная укосина, либо сплошная плитная обшивка, а перекрытие работает как горизонтальный диск и не дает стенам смещаться друг относительно друга.
Классическая укосина — доска, поставленная примерно под 45–60 градусов, врезанная заподлицо в стойки и обе обвязки и прибитая гвоздями к каждой пересеченной стойке. Плита заменяет укосины только при сплошной зашивке без разрывов в углах и над проемами; нельзя резать укосину под проводку и считать ее рабочей.
Балки перекрытия опирайте на верхнюю обвязку с шагом, согласованным со стойками, обычно 400 или 600 мм, и замыкайте по торцам обвязочной доской того же сечения. Опирание делайте достаточным по проекту, без висения на крепеже, плитный черновой пол кладите вразбежку со стыками по балкам, в сложных узлах используйте стальные опоры.
Закрытие контура: обшивка и пирог стены
Снаружи каркас зашивают конструкционной плитой со смещением швов и небольшим компенсационным зазором, затем раскатывают ветровлагозащитную мембрану снизу вверх с нахлестом по инструкции производителя и проклейкой стыков и примыканий к окнам. Далее по контробрешетке формируют обязательный вентзазор и только потом монтируют фасад.
- Внутренняя отделка, например гипсокартон или вагонка
- Пароизоляция с проклейкой стыков
- Утеплитель между стойками
- Конструкционная обшивка
- Ветровлагозащитная мембрана
- Вентзазор по контробрешетке
- Наружный фасад
Не перепутайте пленки
Изнутри — пароизоляция, снаружи — паропроницаемая ветрозащита. Если поменять их местами, убрать вентзазор или прибить фасад прямо к мембране, пар запрется в утеплителе, а стена начнет сыреть и плесневеть уже через пару отопительных сезонов.
