Свайно-винтовой фундамент: где он работает, а где это компромисс

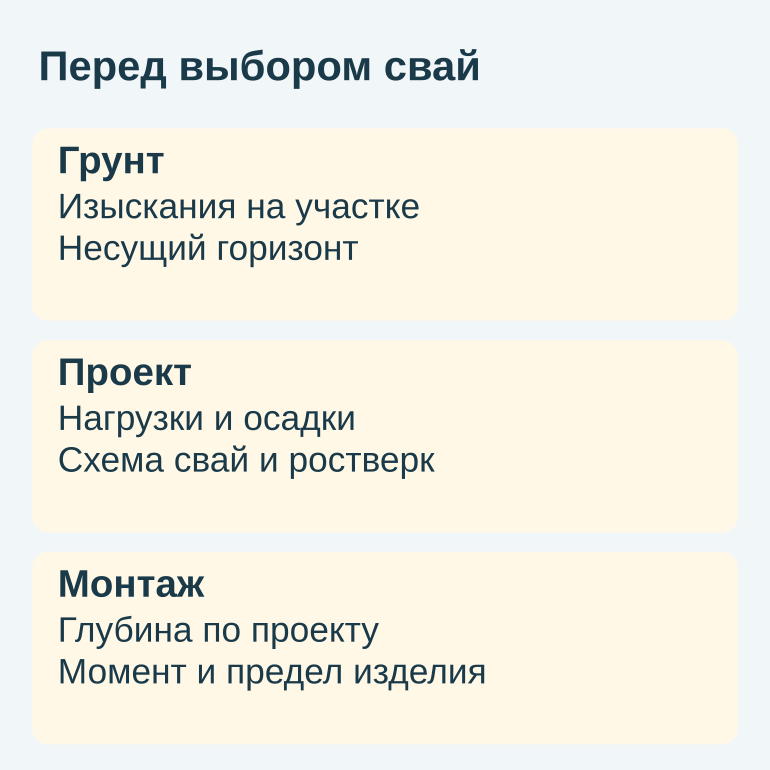

Свайно-винтовой фундамент выбирают по инженерно-геологическим данным участка и расчету нагрузок, несущей способности и осадок. Легкость дома или название грунта сами по себе не подтверждают пригодность свай. В проекте определяют тип и длину опор, их расположение, глубину погружения, ростверк и защиту металла.

Как работает свая и где должна стоять лопасть

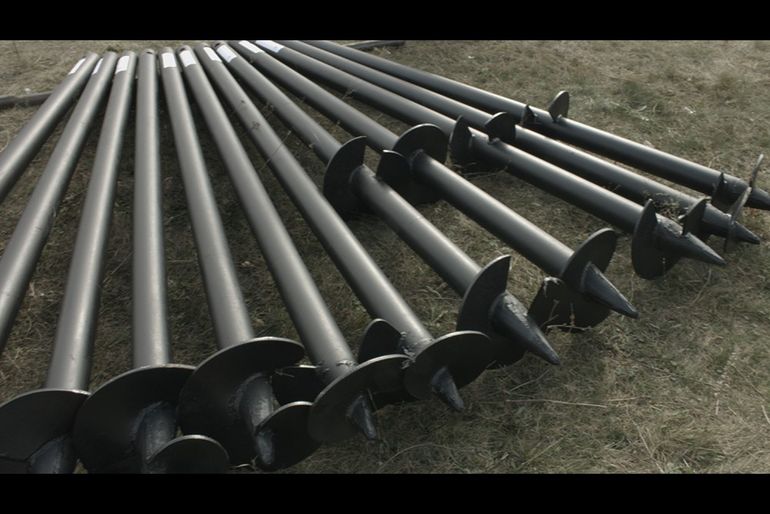

Винтовая свая — это стальная труба с наконечником и приваренной лопастью. Сверху ставится оголовок для обвязки или ростверка. Труба работает как стойка, а вес дома принимает и передает грунту именно лопасть.

Держит не та часть ствола, где сваю закрутили, а лопасть, дошедшая до плотного слоя. Поэтому важны диаметр лопасти, толщина металла ствола и лопасти, качество сварных швов и антикоррозийное покрытие. Никакая обвязка не компенсирует опору в слабом грунте.

Глубину погружения определяют по проекту с учетом расположения несущего горизонта и сезонного промерзания. Если фактические слои отличаются от данных изысканий, решение о дальнейшем погружении или наращивании принимает проектировщик. Недостаточное заглубление может привести к сезонным подвижкам и деформациям здания.

Под какой дом можно ставить винтовые сваи

Каркасный или деревянный дом не освобождает от расчета фундамента. Нагрузки распределяют между опорами по расчетной схеме, затем проверяют каждую сваю и фундамент в целом. Нагрузка на отдельную сваю не должна превышать допустимую для нее; отдельно оценивают осадки и их неравномерность. Приближение к предельной нагрузке не делает фундамент надежнее.

Для газобетонных стен особенно важны ограничение неравномерных осадок и жесткость всей системы. Само наличие швеллера или железобетонного ростверка не подтверждает пригодность свай: его сечение, соединения, шаг опор и работу вместе со стенами определяют расчетом. Решение принимают по проекту для конкретного дома и участка.

Сильная сторона технологии — бани, террасы, беседки, навесы, гостевые домики и пристройки. Их ставят быстро, без вывоза грунта и ожидания схватывания бетона, что особенно ценно на освоенном участке. Пристройку к существующему дому развязывают через деформационный шов, чтобы сезонные подвижки не тянули основную коробку.

Грунты: где свая держит, а где не работает

Пригодность грунта определяют по его свойствам, толщине слоев и глубине несущего горизонта. На обводненном участке дополнительно учитывают воду и коррозионную среду, на склоне — устойчивость грунтового массива и горизонтальные нагрузки. Момент закручивания используют как один из показателей контроля в предусмотренной проектом методике; один рост сопротивления не доказывает требуемую несущую способность.

• пластичные суглинки и супеси
• мелкие и средние пески
• обводненные и заболоченные низины при наличии плотного слоя
• склоны после оценки устойчивости и расчета горизонтальных нагрузок
• насыпные грунты, если лопасть проходит их до плотного слоя

Скала и крупные камни могут не позволить установить выбранную сваю штатным способом: пригодность изделия и технологию определяют по условиям участка. Наличие торфа само по себе не дает ответа. Нужно оценить толщину слабого слоя, возможность пройти его до несущего горизонта, устойчивость ствола и ожидаемые осадки; без такого обоснования выбирать сваи нельзя.

Отдельный риск — агрессивная среда даже при хорошей несущей способности: засоление у моря, кислые торфяники, промышленные стоки, блуждающие токи у железной дороги, трамвайных путей, тяговых подстанций и силовых кабелей. Здесь металл разрушается быстрее, а срок службы заметно падает, даже если покрытие выполнено аккуратно.

Сколько служит свая и от чего зависит коррозия

Срок службы винтовой сваи — не паспортная цифра, а сочетание грунта, толщины металла, покрытия и качества монтажа. На сухом песке с толстостенной сваей и качественным покрытием конструкция служит десятилетиями. На переувлажненной кислой глине с тонкостенной сваей речь идет о паре десятилетий, а рядом с рельсами и кабелями блуждающие токи повреждают стенку заметно быстрее.

Главный запас на коррозию дает толщина стенки ствола: для всего тяжелее каркасника нужны сваи с увеличенной толщиной. Тонкостенные сваи из дешевых смет в агрессивном грунте теряют несущую способность раньше, чем окупается экономия. Обычная грунтовка или битумная мастика защищает ограниченное время в спокойном грунте, а горячее цинкование и двухкомпонентные полимерные составы держатся заметно дольше, но их легко повредить о камень при закручивании.

• стенка увеличенной толщины для всего тяжелее каркасника
• горячее цинкование или двухкомпонентные полимерные покрытия вместо одной грунтовки
• заполнение полости ствола бетоном или раствором после монтажа
• защита сварного шва оголовка и мест реза мастикой или цинконаполненным составом
• учет влажности, кислотности грунта, уровня воды и источников блуждающих токов

Что проконтролировать при монтаже

Сваи погружают до проектной глубины с контролем момента, не превышая допустимый для изделия предел. Резкий рост сопротивления требует выяснения причины: камень или мерзлый слой не подтверждают несущую способность. После приемки погружения верхушки выше общей проектной отметки подрезают; если длины до отметки не хватает, применяют проектное решение по наращиванию. Выравнивание оголовков не заменяет проверку установки.

После закручивания уязвимы внутренняя полость и швы. Полость заполняют бетоном или цементно-песчаным раствором, швы и резы защищают от коррозии. Плоскость оголовков проверяют нивелиром или гидроуровнем: обвязка с зазорами дает неравномерную нагрузку, трещины у проемов и перекос дверей.

• остановка в рыхлом слое ради ровной высоты
• работа без контроля глубины и момента по проекту
• отклонение ствола от вертикали
• наращивание сваркой на месте без проектного обоснования
• пустая полость без бетонирования и голые швы
• оголовки в разных плоскостях

Когда это рабочее решение, а когда компромисс
