Стропильная система частного дома: основные схемы и как не ошибиться с сечением
Разбираем, когда нужны висячие, а когда наслонные стропила, и как подобрать шаг и сечение под пролет, вес кровли и снеговую нагрузку. С примерами для домов 6×8 и 8×10 и подсказками, когда нужен расчет инженера.

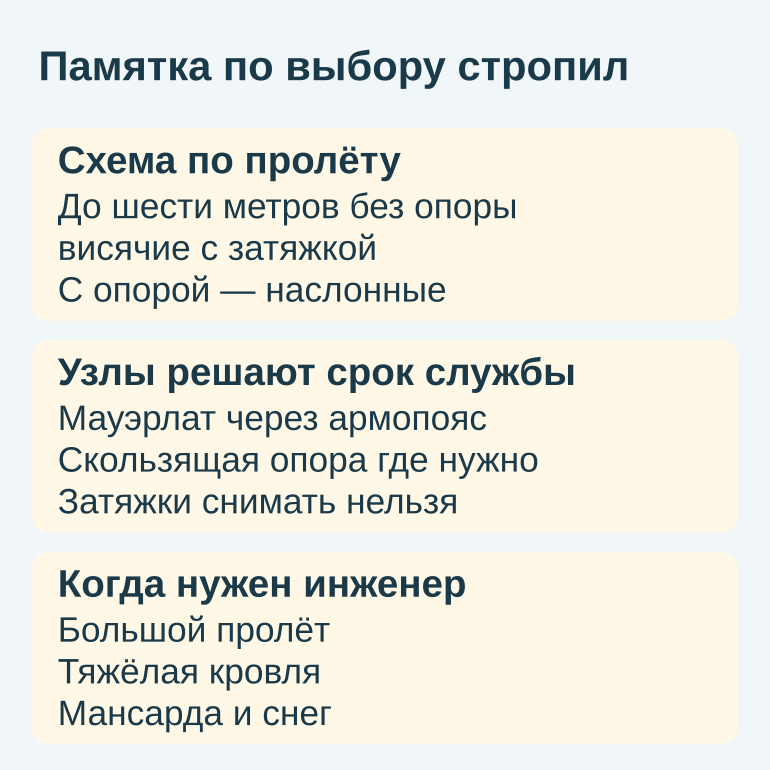

Выбирайте схему по пролёту и опорам: без внутренней несущей стены и при пролёте до 6–7 м — висячие стропила с затяжкой понизу, с продольной несущей стеной — наслонные с коньковым прогоном. Табличные сечения работают только для двускатной крыши 25–40°, лёгкой или средней кровли и умеренного снега; тяжёлая черепица, большой пролёт, высокий снеговой район или мансарда требуют расчёта инженера.
Что определяет схему: пролёт, опоры, кровля и чердак
Схема следует из устройства дома, а не из картинки в каталоге. Соберите вводные до выбора стропил: расстояние между несущими стенами, наличие внутренней опоры, вес кровли, снеговой район и назначение подкровельного пространства.
- Длина пролёта между несущими стенами
- Наличие внутренней несущей стены или ряда стоек
- Вес кровельного покрытия
- Снеговой и ветровой район
- Холодный чердак или жилая мансарда
Пролёт и внутренние опоры
В доме 6×8 без внутренней капитальной стены опереть ногу посередине не на что, поэтому применяют висячие стропила с затяжкой. В доме 8×10 с продольной несущей стеной логичнее наслонная схема: стропила опираются на мауэрлат по краям и на прогон над внутренней стеной.
Чем больше пролёт без промежуточной опоры, тем быстрее растут сечение и цена ошибки. Висячая ферма на пролёте больше 6–6,5 м — уже работа конструктора, а не интернет-таблиц: затяжка, бабка и подкосы работают как единая система.
- До 6 м без внутренней опоры — висячие стропила с затяжкой
- 6–8 м с продольной несущей стеной — наслонная схема с прогоном
- Больше 8 м или сложная геометрия — расчёт инженера
Вес кровли, снег и тип чердака
Лёгкие покрытия — профлист, металлочерепица, ондулин, мягкая черепица. Тяжёлые — натуральная и композитная черепица, сланец. Тяжёлая кровля и пологий скат, плохо сбрасывающий снег, увеличивают требуемые сечение и жёсткость.
Снеговую нагрузку нельзя переносить из другого климата: разница между умеренным районом и северными регионами кратная. Холодный чердак проще для каркаса — утеплитель лежит по перекрытию. Мансарда требует увеличенного сечения под утеплитель, например 200 мм минеральной ваты, и точного шага, иначе появятся мостики холода и конденсат в пироге.
Висячие стропила: когда подходят и как устроены
Висячие стропила опираются только на две наружные стены и образуют жёсткий треугольник: пара ног сходится в коньке, а горизонтальная затяжка понизу принимает распор. Без затяжки конструкция распирает стены, к чему кладка частного дома, особенно газобетон, не приспособлена.
При большом пролёте к середине затяжки добавляют вертикальную бабку и подкосы, чтобы затяжка не провисала. Узел ноги с затяжкой делают врубкой с зубом или на металлических накладках и болтах, а не на одних гвоздях, опирание на стену — через мауэрлат на анкерах или шпильках.
Схема оправдана на пролётах примерно до 6–7 м без внутренних опор, обычно с холодным чердаком, где затяжка заодно работает балкой перекрытия. Для мансарды она неудобна: затяжка проходит через жилой объём, а её подъём меняет расчётную схему.
- Стропильная нога — от мауэрлата до конька
- Затяжка понизу — гасит распор, снимать её без пересчёта нельзя
- Бабка — центральная стойка, поддерживает затяжку
- Подкосы — при больших пролётах подпирают ноги
- Мауэрлат — распределяет нагрузку по верху стены
Наслонные стропила: схема с внутренней опорой
В наслонной схеме нога опирается не только на мауэрлат, но и на промежуточную точку — внутреннюю несущую стену или коньковый прогон. Стропило работает в основном на изгиб, а при правильно собранном верхнем узле распор на наружные стены почти не передаётся.
Промежуточная опора должна быть настоящей несущей конструкцией от фундамента: капитальная стена, прогон на фронтонах или прогон на стойках. На стену кладут лежень — горизонтальный брус, распределяющий точечные нагрузки от стоек. Перегородка в полкирпича или каркасная зашивка опорой не считается.
Шаг стоек обычно привязывают к шагу стропил, ориентировочно 1,5–3 м в зависимости от сечения прогона. Подкос под углом 45–60° делит длинную ногу на короткие участки и резко уменьшает прогиб. В мансарде стойки и подкосы заранее согласуйте с планировкой, иначе они окажутся посреди комнаты или перекроют проходы.
Узлы, от которых зависит срок службы крыши
Сечение и шаг можно взять из ориентиров, но перекосы и трещины чаще даёт не брус, а узлы. Критичны три места: опирание на мауэрлат, коньковый узел и опирание на промежуточный прогон со стойкой.
Узлы стропильной системы и типичные ошибки
Проверяйте эти узлы до закупки леса и монтажа
| Узел | Задача | Типичная ошибка |
|---|---|---|
| Мауэрлат | Распределить нагрузку по верху стены | Укладка на газобетон без армопояса, блок сминается |
| Опирание на мауэрлат | Передать нагрузку ноги на стену | Врубка глубже трети сечения, стропило ослаблено |
| Конёк висячих стропил | Свести ноги и передать распор на затяжку | Затяжка поднята высоко, стены расходятся |
| Конёк наслонных стропил | Опереть ноги на прогон | Жёсткое прибивание вместо скользящей фиксации |
| Прогон со стойкой | Уменьшить расчётный пролёт ноги | Стойка стоит на лаге перекрытия без несущей опоры |
| Затяжка и подкосы | Держать геометрию фермы | Демонтаж ради простора без пересчёта схемы |
На газобетоне мауэрлат кладите только через железобетонный армопояс и с гидроизоляцией от стены. Глубина врубки — не более примерно трети сечения стропила. Там, где возможны усадка и температурные смещения, ставьте скользящую опору, а не глухое прибивание гвоздями.
У висячих стропил затяжка внизу обязательна, у наслонных конёк лежит на прогоне, а прогон — на стойках с передачей нагрузки на несущий элемент. Стойки нельзя опирать на лаги без опоры внизу, а затяжки, ригели и подкосы нельзя убирать для простора без нового расчёта.
Сечение и шаг: рабочие ориентиры
Ориентиры ниже — для двускатной крыши 25–40°, лёгкой или средней кровли и умеренного снега, без сложной геометрии. Это стартовая точка для домов 6×8 и 8×10, а не готовый проект.
Ориентиры по сечению и шагу стропил
Двускатная крыша 25–40°, лёгкая или средняя кровля, умеренный снег
| Пролёт ноги | Сечение, мм | Шаг, мм |
|---|---|---|
| до 4 м | 50×150 – 50×175 | 600–700 |
| 4–5 м | 50×200 – 60×200 | 600–800 |
| 5–6 м | 75×200 – 100×200 или спаренные ноги | 600 |
Если в пролёте удаётся поставить стойку или подкос, сечение обычно можно уменьшить на ступень. Тяжёлая кровля, северный снеговой район, большой свес или пологий скат требуют увеличения стартовых значений.
Рабочий шаг для частного дома — 600–900 мм: меньший шаг повышает жёсткость, больший экономит дерево, но требует более мощной обрешётки. Для мансарды с плитными утеплителями шириной 600 мм удобен просвет около 580 мм, чтобы плита вставала враспор без щелей. Шаг согласуйте с кровельным пирогом до раскроя стропил.
Когда таблицы не работают и нужен инженер
Табличный подбор превращается в лотерею, как только геометрия или нагрузки выходят за типовые границы. Ошибка видна не в первый сезон, а через несколько зим — прогибом конька, трещиной в затяжке или просадкой ската, когда переделка уже стоит как новая крыша.
- Пролёт между опорами больше 6 м
- Тяжёлая кровля: натуральная черепица, сланец, фальц по сплошному настилу с утеплением
- Высокий снеговой район, от IV и выше, или открытый ветрам участок
- Мансарда со сложным утеплённым пирогом и нагрузкой на затяжки
- Нет внутренней несущей стены или прогона для наслонной схемы
- Нестандартная геометрия: эркеры, разноуровневые скаты, большие свесы, проёмы под мансардные окна шире шага стропил
Особенно рискованно сочетание двух-трёх признаков сразу, например мансарда с натуральной черепицей в снеговом районе IV. Инженер в этом случае собирает нагрузки по региону и пирогу, выбирает схему, подбирает сечение и шаг с проверкой прогиба и прорабатывает узлы.
Результатом должны быть пояснительная записка, чертежи узлов мауэрлата, конька, затяжки и стоек, а также спецификация пиломатериала и крепежа — пластин, шпилек, скользящих опор. По этим документам бригада должна работать без додумывания схемы на глаз.
