Скрытые трассы инженерных систем в стенах и полу: как фиксировать и не забыть
Кабели, трубы и закладные скроются под отделкой навсегда. Три простых шага, чтобы зафиксировать их расположение и не попасть саморезом в провод через год.
До закрытия стен и заливки стяжки зафиксируйте каждую скрытую трассу связкой: фото с рулеткой и привязкой к капитальным ориентирам, схема с размерами и маркировка выводов. Главное условие — снимать после монтажа и проверки, но до штукатурки и стяжки: позже геометрия уже недоступна.
Если архива нет: сверление и ремонт вслепую

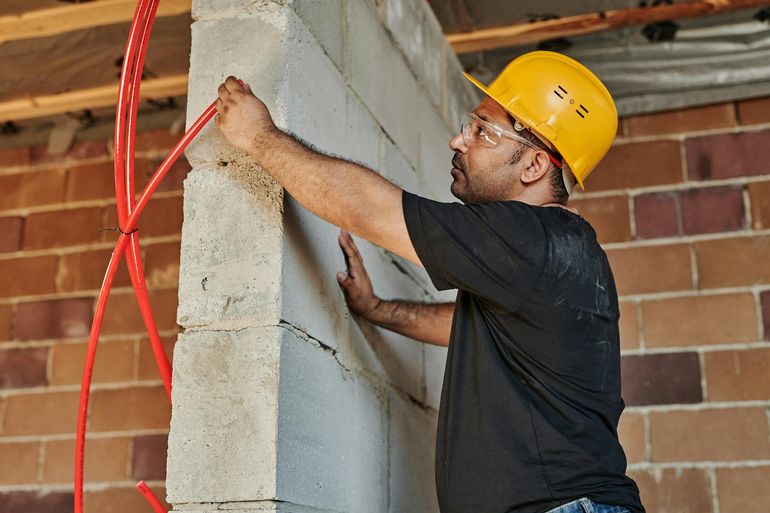

Скрытые трассы — это кабели в штробах, трубы к смесителям, петли теплого пола, канализационные выпуски, закладные и подрозетники. Пока стены открыты, они кажутся очевидными, но после отделки плитка, гипсокартон и стяжка скрывают их полностью.
- сверло попадает в кабель при навеске полки или карниза
- анкер пробивает трубу горячей воды или отопления
- саморез повреждает контур теплого пола в стяжке
- место протечки не найти без вскрытия большой площади
- новый мастер работает вслепую или отказывается без схемы
Вторая проблема — обслуживание. Без схемы непонятно, где проходит магистраль, куда уходит канализация и где спрятан тройник. Мастер вскрывает отделку наугад, и точечный ремонт превращается в переделку половины стены.
Три опоры фиксации: фото, схема, маркировка

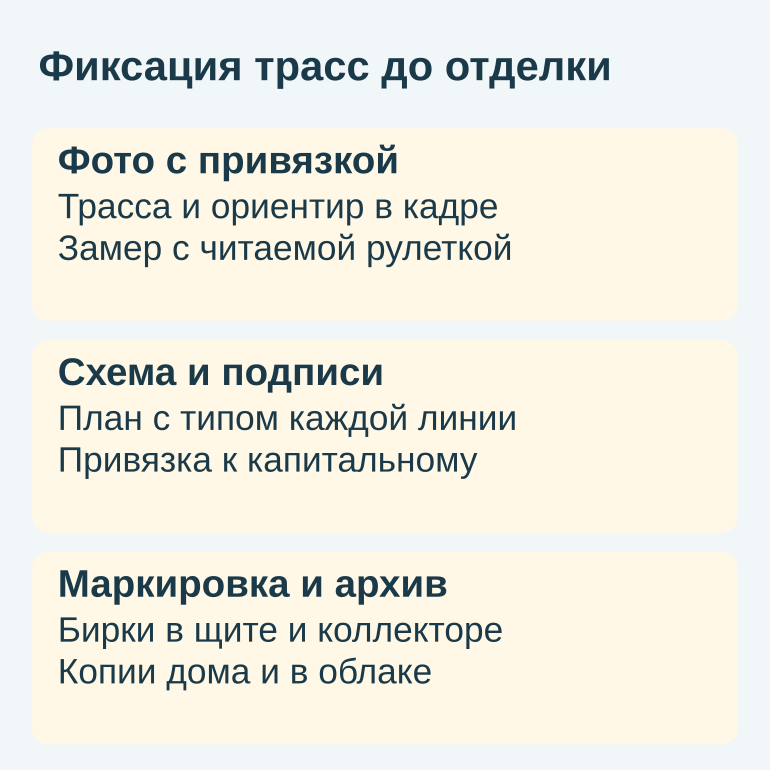

Надежный архив держится на трех элементах: фото с привязками к неподвижным ориентирам, схема с размерами и физическая маркировка на входах и выходах. Каждый закрывает свою задачу, выпадение любого делает архив почти бесполезным.
- фото показывает, как трасса реально лежала до закрытия
- схема переводит фото в цифры, пригодные для работы
- маркировка связывает концы кабелей и труб с их назначением
По отдельности опоры не работают. Сто фото без схемы не дают отступов для сверления, схема без фото расходится с тем, что реально сделали монтажники, а маркировка без траектории говорит о назначении, но не о положении в стене.
Как фотографировать: ориентиры и кадр
В кадре всегда должны быть три вещи: сама трасса, неподвижный ориентир и средство измерения — рулетка или лазерные отметки. Снимайте после монтажа, но до зашивки и заливки, под прямым углом к стене, без перспективных искажений.
- надежно: угол капитальной стены, дверной проем, плита перекрытия, ось стояка
- с осторожностью: оконный проем до установки откосов, готовая стяжка
- ненадежно: плинтус, наличник, мебель, гипсокартонный короб, временные метки
На каждую стену делайте три типа кадров: общий план с двумя углами, средний план участка с рулеткой от ориентира и крупный план узлов — розеток, тройников, поворотов, закладных. Нулевая отметка рулетки должна упираться в ориентир, а цифры — читаться без увеличения.
Схема и маркировка: рабочий документ
Достаточно листа на каждое помещение: грубый план от руки с дверями, окнами и мокрыми зонами, поверх — линии кабелей, труб и петель теплого пола. Размеры берите от двух неподвижных ориентиров, указывайте тип линии, сечение или диаметр и глубину залегания.
- план помещения с дверями, окнами и мокрыми зонами
- линии трасс с привязкой к двум неподвижным ориентирам
- тип линии: электрика, холодная и горячая вода, отопление, слаботочка
- сечение кабеля или диаметр трубы, глубина в штробе или стяжке
- дата составления и подпись исполнителя
Физическая маркировка страхует, если схему потеряют. Петли на коллекторе подписывайте по помещениям на влагостойких бирках, автоматы в щите — по группам с той же нумерацией, что на схеме. Выводы на стенах и полу помечайте номером линии до шпаклевки и стяжки, чтобы точка входа осталась на фото.
Три сценария: электрика, теплый пол, санузел
Универсального шаблона нет: для штробы важны высоты и группы, для теплого пола — раскладка петель, для санузла — высоты водорозеток и ход канализации. Держите в голове три отдельные мини-схемы съемки.
Что фиксировать в трех типовых сценариях
Для каждого типа трасс — свой набор ракурсов и параметров
| Сценарий | Что снимать | Что записать и подписать |
|---|---|---|
| Электрика и слаботочка | Каждая стена до штукатурки, подрозетники и коробки с рулеткой | Тип и сечение кабеля, номер группы в щите, назначение, отдельная подпись слаботочки |
| Теплый пол | Общий кадр сверху до заливки, узел у коллектора, проходы через проемы | Свободные зоны под мебель, номера петель на коллекторе, тип трубы |
| Санузел | Стены до плитки с вертикальной и горизонтальной рулеткой, трасса от стояка | Высоты водорозеток от чистого пола, диаметры, уклон канализации, маркировка воды |
По электрике снимайте каждую стену целиком и крупно каждый подрозетник с размерами от угла и от чистого пола. Слаботочку фотографируйте в том же кадре, но с подписью, иначе через год ее не отличить от силовых линий.
Петли теплого пола снимайте сверху так, чтобы в кадр попали стены как ориентиры, отдельно — зону у коллектора. В санузле критичны высоты водорозеток, диаметры труб и уклон канализации, а маркировку воды лучше нанести прямо на трубы до зашивки короба.
Архив владельца: состав и хранение
Готовый пакет должен пережить смену телефона, переезд и смену собственника. Поэтому стройте его с дублированием и подписями, понятными постороннему мастеру, а не только тому, кто делал ремонт.
- фото и видео всех стен и полов до зашивки, с линейкой в кадре
- схемы помещений с размерами трасс электрики, воды, отопления, канализации
- схема щита с подписями автоматов, бирки и схема коллектора
- акты опрессовки водопровода и контуров отопления
- паспорта и инструкции на котел, насосы, фильтры, водонагреватель
Держите минимум две независимые копии в разных местах: облако с доступом для второго члена семьи и физический носитель или распечатки дома. Ключевые схемы положите рядом со щитом и коллектором, а при продаже передайте архив новому собственнику вместе с ключами.
