Скрытая прокладка коммуникаций в каркасной и деревянной стене без штробления: гильзы, стойки и противопожарные требования

Почему каркасник и сруб нельзя штробить и что делают вместо этого

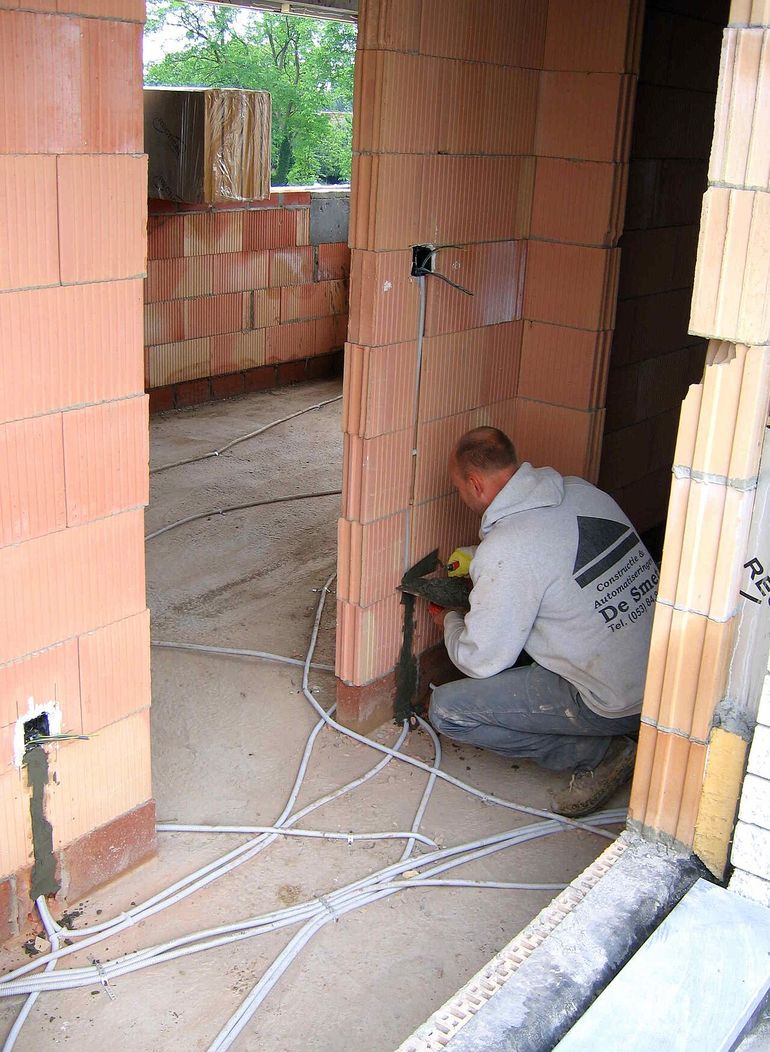

Каменная стена прощает штробу: канавка в кирпиче или газобетоне заделывается раствором, и материал вокруг остаётся прежним. Каркасник и сруб устроены иначе — их несущая способность, теплоизоляция и герметичность держатся на непрерывности слоёв, и любой пропил в теле стойки или бревна сразу отражается на прочности и точке росы.

Поэтому в деревянных и каркасных домах коммуникации не режут стену, а идут по заранее подготовленным маршрутам: внутри полости между стойками, в отдельном инсталляционном слое поверх пароизоляции или в аккуратных сверлёных отверстиях сквозь стойки и венцы. Штроба здесь заменяется гильзой, гофрой и продуманной трассировкой, а не болгаркой.

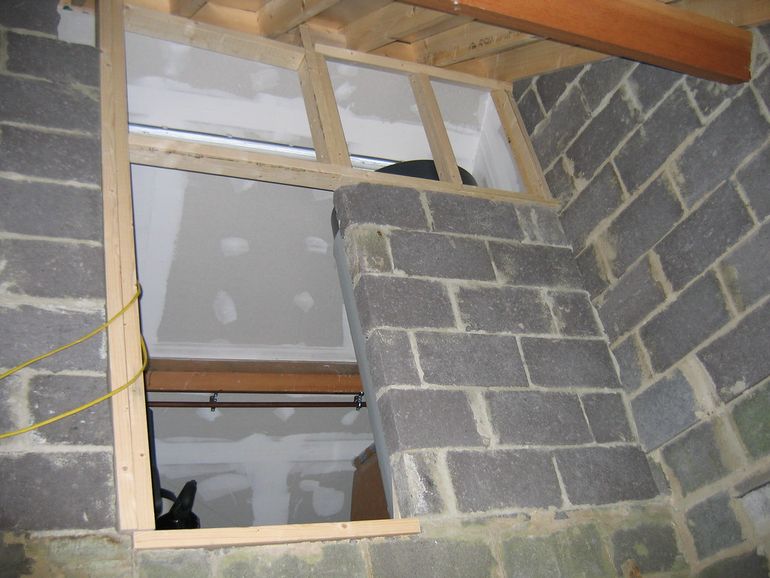

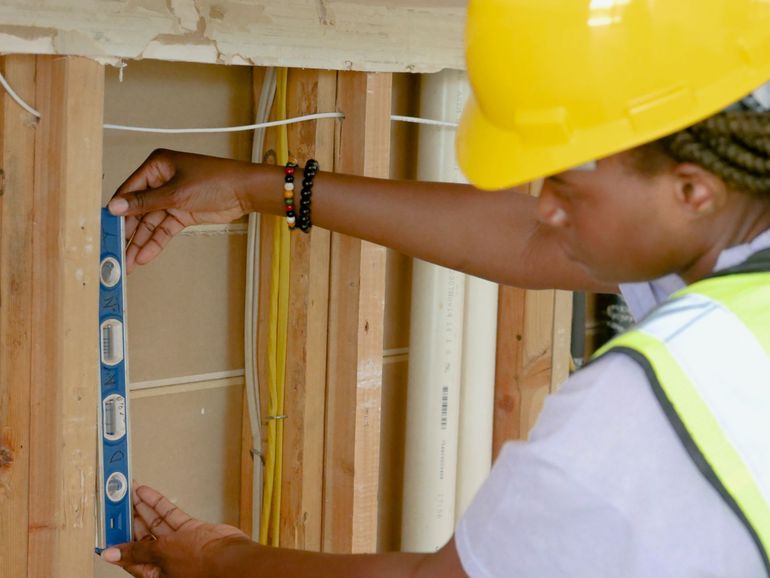

Каркасная стена: полость между стойками

Между стойками каркаса уже есть готовая полость шириной обычно 400–600 мм, заполненная утеплителем — например, минеральной ватой или эковатой. Кабели и трубы идут именно здесь, но не хаотично в толще ваты, а сквозь просверленные в стойках отверстия по центру бруса: диаметр отверстия — примерно на 4–5 мм больше диаметра кабеля или трубы, с отступом от края стойки не менее 30 мм, чтобы саморез из гипсокартона не попал в линию.

Часто маршрут выносят в отдельный инсталляционный слой — обрешётку 40–50 мм поверх пароизоляции со стороны помещения. Это спасает пароизоляционную плёнку от проколов подрозетниками и позволяет менять проводку в будущем, не вскрывая утеплитель и не нарушая герметичный контур стены.

Деревянная стена: сруб и брус

Сруб живёт: за первые годы он даёт усадку до 5–7% по высоте, а брёвна сезонно двигаются от влажности. Жёстко закреплённый в теле бревна кабель или труба быстро оказывается пережат или вырван, поэтому вертикальные трассы прячут в специальные каналы — например, за декоративными коробами, фальшбалками или в кабель-каналах, стилизованных под дерево, — а сквозные проходы делают через гильзы с запасом хода.

Горизонтальные переходы между помещениями идут через сверление венца коронкой: отверстие крупнее кабеля, внутрь ставится металлическая гильза, а зазор заполняется негорючим герметиком. Тонкие штробы под кабель в бревне допустимы лишь как исключение и только с металлической трубой внутри — по требованиям ПУЭ к прокладке в горючих конструкциях открытый кабель в дереве не оставляют.

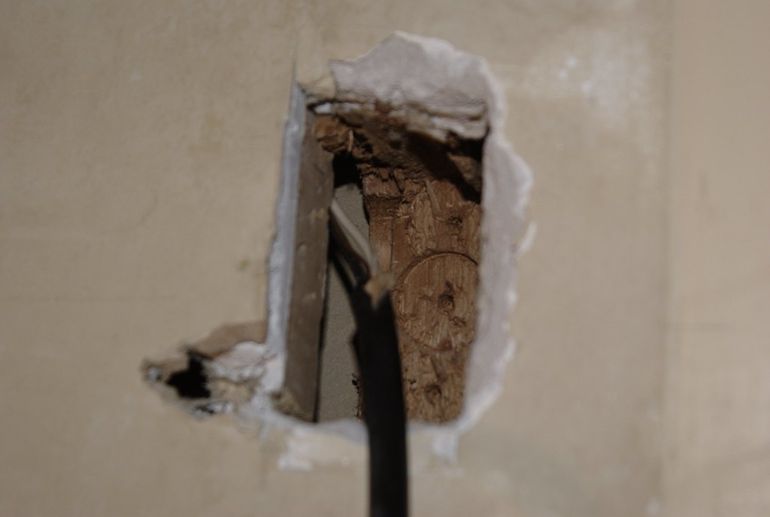

Прокладка кабеля в каркасной стене: отверстия в стойках и защита от саморезов

Кабель в каркасной стене живёт внутри пирога из утеплителя, плёнок и обшивки, и любое неаккуратное движение мастера превращается в скрытый дефект, который вскроется через год. Задача узла прохода через стойку — не просто провести провод, а сделать так, чтобы его не пережало, не повредило саморезом при монтаже гипсокартона и не перегрело в вате.

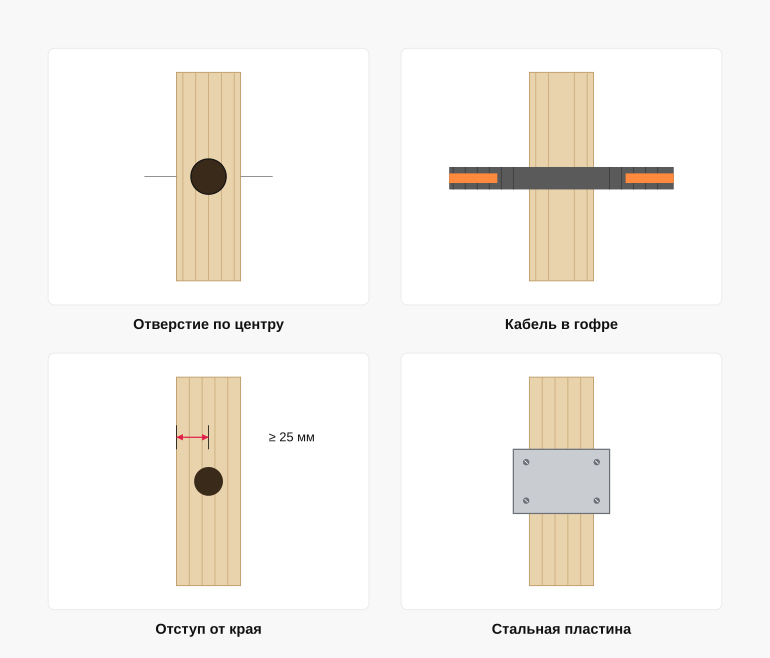

Отверстия и отступы в стойке

Отверстие под кабель сверлят по центру стойки перьевым или кольцевым сверлом, диаметр берут с запасом на гофру — обычно 20–25 мм для одного кабеля ВВГнг в гофре 16 мм. Важно, чтобы край отверстия отстоял от плоскости стойки минимум на 32 мм с каждой стороны: именно эту величину закладывают под саморез гипсокартона длиной 25 мм с небольшим запасом.

Если стойка узкая, например 50 мм, отступ уже не соблюсти, и тогда либо меняют трассу, либо усиливают проход стальной пластиной. Отверстия по возможности выравнивают на одной высоте по всей стене — так кабель идёт горизонтально без перегибов и без диагональных участков, которые потом никто не помнит при монтаже полок и картин.

• Диаметр отверстия — на 3–5 мм больше диаметра гофры
• Отступ от края стойки — не менее 32 мм
• Сверление строго по центру, без выхода к пласти
• Отверстия на одной высоте по всему ряду стоек

Гофра, металлорукав и пластины

По горючему основанию кабель ведут в защитной оболочке: чаще всего это ПВХ-гофра с зондом (например, ДКС или IEK) либо металлорукав в местах, где нужна дополнительная механическая защита. Гофра не столько про пожар — негорючесть даёт сама марка кабеля, например ВВГнг-LS, — сколько про возможность заменить провод и защитить его от истирания о край дерева.

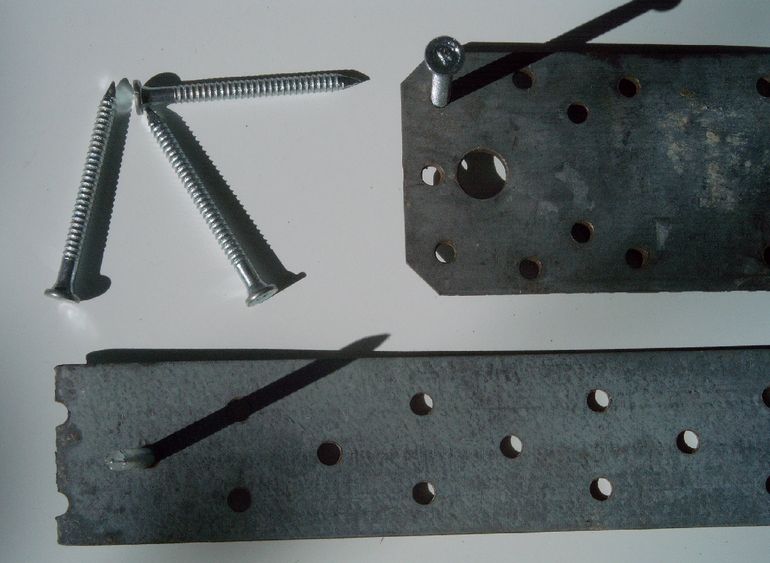

Там, где отступ 32 мм не выдержан, на стойку с обеих сторон набивают стальную пластину-протектор толщиной около 1,5 мм — её задача принять на себя случайный саморез. Такие пластины продаются готовыми (например, Knauf или аналоги для каркасников), но подходит и полоса оцинковки, прикрученная на саморезы по дереву поверх кабельной трассы.

• ПВХ-гофра 16–20 мм с протяжкой
• Металлорукав в местах возможных ударов
• Стальная пластина-протектор 1,5 мм при отступе меньше 32 мм
• Кабель марки нг-LS для скрытой прокладки по дереву

Прокладка коммуникаций в деревянной стене: сруб, брус и вертикальные каналы

Деревянная стена живёт своей жизнью: брус усыхает, сруб садится, венцы двигаются по вертикали на несколько сантиметров в первые годы. Это меняет саму логику прокладки коммуникаций: то, что в каркаснике решается стойками и полостями, здесь превращается в вертикальные сверления, скрытые каналы в толще венцов и аккуратные проходы сквозь бревно с металлической гильзой.

Общее правило простое: горизонтальные трассы внутри бревна прокладывать сложно и рискованно, поэтому основную разводку выносят либо в вертикальные каналы, либо в декоративные короба поверх стены, например кабель-каналы под дерево или плинтусные короба. А сам контакт кабеля с древесиной защищают металлом — стальной трубой или гильзой в местах прохода.

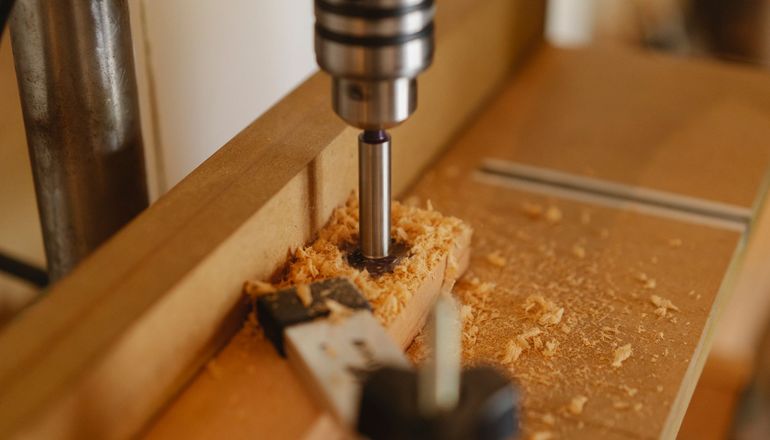

Вертикальный канал в брусе

Вертикальный канал сверлят длинным перьевым или шнековым сверлом сверху вниз через несколько венцов сразу — обычно диаметром 20–25 мм под кабель в металлорукаве или стальной трубе. Такой канал удобно вести от распределительной коробки под потолком к точке вывода: розетке, выключателю, светильнику на бревенчатой стене.

Важно заложить компенсацию усадки: кабель внутри трубы должен идти с запасом петлёй, а сама труба не должна жёстко упираться в венцы сверху и снизу. Иначе через сезон-другой сруб сядет, кабель натянется, а на плане это выглядело спокойно и предсказуемо.

• Диаметр канала под одиночный кабель — 20–25 мм
• Сверло — шнековое или перьевое достаточной длины
• Кабель прокладывают в металлорукаве или стальной трубе
• Обязательный запас кабеля на усадку сруба
• Точки ввода и вывода герметизируют негорючим составом

Проход сквозь бревно с гильзой

Любой проход кабеля или трубы сквозь бревно — это узел с гильзой. По требованиям к прокладке в горючих конструкциях кабель на таком участке идёт в стальной трубе или толстостенной металлической гильзе, которая выступает за плоскость древесины с обеих сторон и полностью охватывает кабель по длине прохода.

Для труб водоснабжения и канализации гильза выполняет ещё и механическую роль: даёт трубе двигаться при усадке и температурных подвижках, не подламывая венец. Кольцевой зазор между гильзой и трубой заполняют негорючим эластичным материалом, например минеральной ватой с последующей герметизацией противопожарным герметиком.

• Стальная гильза с выступом за плоскость бревна
• Кабель — только в металле на участке прохода
• Зазор заполняется негорючим материалом
• Для труб — свободный ход внутри гильзы под усадку

Противопожарные требования: гильзы, негорючие проходки и ПУЭ

Дерево и утеплитель прощают многое, но не открытый кабель рядом с горючим материалом и не пропущенный проход через пароизоляцию. Противопожарные требования здесь не бюрократия, а способ развести во времени короткое замыкание и загорание стены: чтобы искра не встретила сухую вагонку и минвату без защитной оболочки.

Ключевых узлов немного: переходы кабеля и труб через несущие элементы, места ввода в распаечные коробки, проходы через перекрытия и пароизоляционный контур. Везде, где коммуникация пересекает горючую конструкцию или герметичный слой, нужна отдельная защита — металлическая гильза, негорючая проходка или сертифицированный герметик, например противопожарная мастика Hilti CFS или пена Soudal Soudafoam FR.

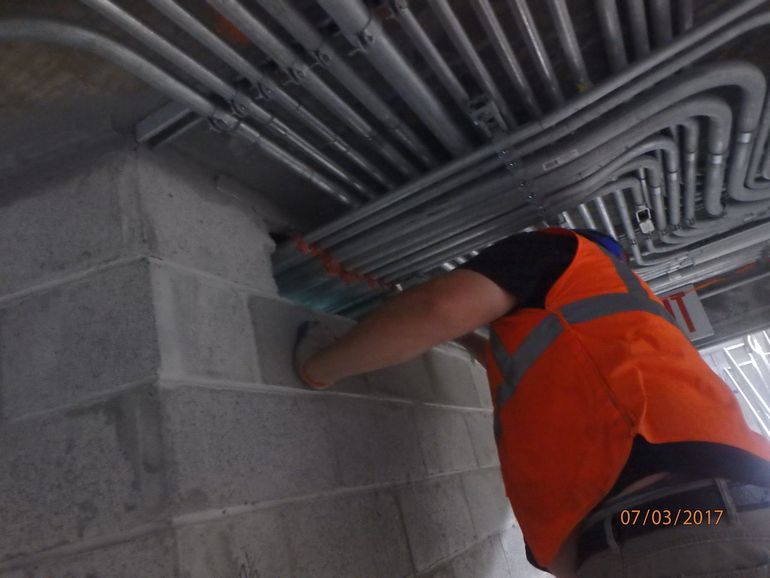

Гильзы и проходки

Через бревно или брус трубы и кабельные пучки заводят в стальной гильзе с внутренним диаметром на 10–20 мм больше самой коммуникации. Зазор набивают негорючим материалом — базальтовой ватой, огнестойкой мастикой или противопожарной пеной, например Penosil Fire Rated. Обычная монтажная пена здесь недопустима: она горит и не держит дымогазонепроницаемость.

Проход через пароизоляцию — отдельная история. Плёнку нельзя просто проткнуть: вокруг гильзы клеят манжету или уплотнительную ленту, например Isover Vario KB1 или Delta-Flexx-Band, чтобы контур остался герметичным. На перекрытиях в местах прохода стояков ставят противопожарные муфты со вспучивающейся вставкой.

• Стальная гильза диаметром на 10–20 мм больше коммуникации
• Заполнение зазора базальтовой ватой или огнестойкой мастикой
• Манжета или лента на пароизоляции вокруг гильзы
• Противопожарная муфта на пластиковых стояках через перекрытие

Кабель в горючих конструкциях

ПУЭ требует прокладывать кабель по горючим основаниям либо в металлической трубе или металлорукаве, либо по слою негорючего материала толщиной не менее 10 мм с выступом за края кабеля. На практике это означает металлорукав РЗ-Ц-Х или стальную гофру там, где кабель идёт вплотную к дереву — например, по стойке каркаса без зашивки ГКЛ, по бревну сруба, за вагонкой.

Пластиковая гофра ПВХ допустима только для скрытой прокладки в конструкциях, где кабель полностью закрыт негорючим слоем — например, за листом ГКЛ по стойкам. Марка кабеля тоже имеет значение: для деревянных домов берут ВВГнг-LS или NYM, а не дешёвый ПВС; и всегда с медными жилами сечением не меньше 1,5 мм² на свет и 2,5 мм² на розетки.

• Металлорукав или стальная труба при открытой прокладке по дереву
• Пластиковая гофра — только под негорючей зашивкой
• Кабель ВВГнг-LS или NYM с медными жилами
• Распаечные коробки — металлические или из негорючего пластика
• Защита кабеля пластиной от саморезов в местах зашивки

Типовые ошибки монтажа и памятка перед закрытием стены

Стену закрывают один раз, а живут за ней десятилетиями. Большинство проблем со скрытыми коммуникациями рождаются в последние часы монтажа, когда усталость и желание поскорее зашить пирог перевешивают внимание к деталям. У таких решений долгий бытовой шлейф: запах горелой изоляции через пять лет, мокрое пятно под подоконником или треснувшая гипсокартонная плоскость от протечки внутри.

Ошибки, из-за которых стену придётся вскрывать

Самая частая история — кабель, брошенный голым прямо в утеплитель. По ПУЭ прокладка по горючему основанию требует негорючей подложки или металлической трубы, а минвата таковой не является: изоляция кабеля со временем стареет, а рядом целлюлоза обшивки и деревянные стойки. Вторая типичная ошибка — отверстия у самого края стойки: сначала туда уходит саморез гипсокартона, потом искрит соединение, а найти его без вскрытия невозможно.

Отдельная беда — проход через пароизоляцию без герметизации. На плане это выглядит спокойно, а в жизни тёплый влажный воздух уходит в утеплитель через каждый прокол от гофры или трубы, конденсируется на обшивке и постепенно мочит дерево. То же касается гильз в срубе, забитых монтажной пеной вместо негорючего материала — например, каменной ваты с герметиком или специальных противопожарных манжет.

• Кабель уложен в утеплитель без гофры или металлорукава
• Отверстия ближе 30 мм к краю стойки без стальной защитной пластины
• Проход трубы или гофры через пароизоляцию без манжеты и герметика
• Гильза в бревне заполнена монтажной пеной вместо негорючего уплотнителя
• Скрутки и соединения спрятаны в стене без распаечной коробки
• Трубы водопровода уложены со стороны улицы от утеплителя

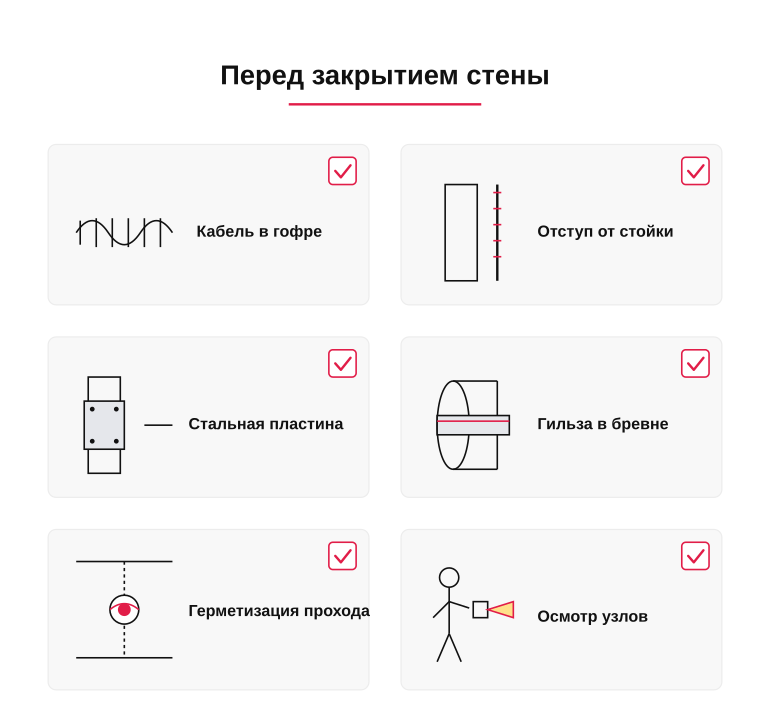

Чек-лист перед закрытием

Перед тем как прикрутить первый лист обшивки, стоит пройти вдоль стены медленно и осмотреть каждый узел прохода отдельно. Это десять минут работы, которые экономят вскрытие стены через год. Хорошо, если рядом есть второй человек: одному сложно одновременно держать фонарь, план разводки и опрессовку труб.

• Все кабели идут в гофре или металлорукаве, соединения — только в коробках с доступом
• Отверстия в стойках просверлены по центру, диаметр минимум на 5 мм больше гофры
• В местах ближе 30 мм к плоскости обшивки стоят стальные пластины от саморезов
• Металлические гильзы в брёвнах и брусе установлены с зазором на усадку
• Проходы через пароизоляцию проклеены манжетами и специальной лентой, например Delta или Isover
• Трубы опрессованы, утеплены и разведены с тёплой стороны утеплителя
• Сделаны фотографии всех узлов с привязкой к плану — пригодится при ремонте
