Шумоизоляция инженерных систем в доме: канализационные стояки, насосы и вентиляция

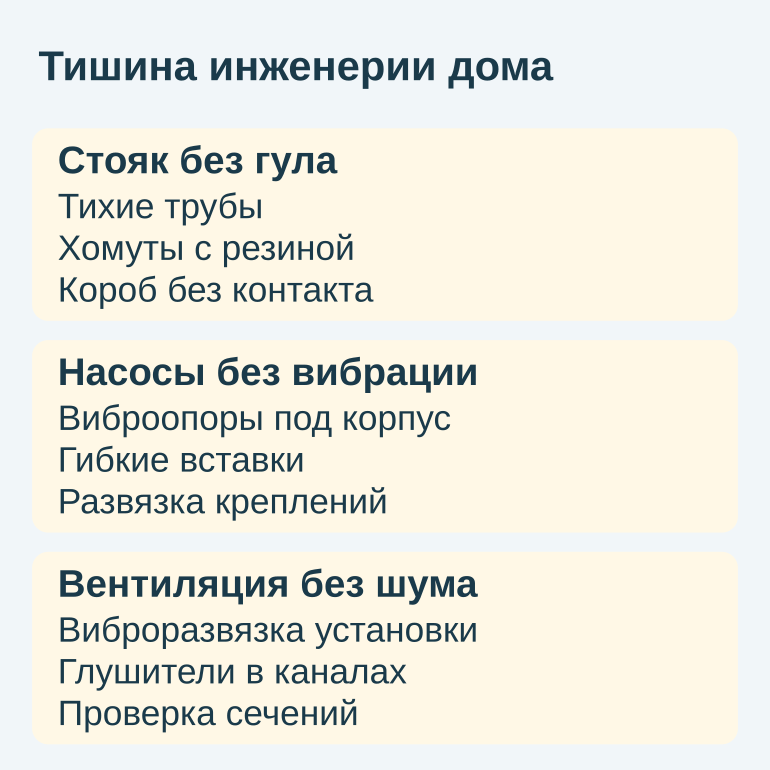

Чтобы убрать шум инженерии, развяжите передачу вибрации, а не наращивайте вату: на стояк — тихие трубы и хомуты с резиной, под насосы — виброопоры и гибкие вставки, на вентиляцию — виброразвязку и канальные глушители. Главное условие — понять, идет шум по воздуху или по конструкции: вата глушит только воздушный шум.

Какой шум дают трубы и насосы и что реально помогает

Воздушный шум распространяется по воздуху: гул вентустановки в коридоре, шелест приточки, шум воды в открытой трубе. Его сдерживают плотные перегородки и пористые поглотители внутри короба или помещения.

Ударный и структурный шум идут по материалу. Ударный — это удар потока о поворот стояка, который расходится по трубе и перекрытию. Структурный — постоянная дрожь: циркуляционный насос передает вибрацию на трубу, труба — на кронштейн, кронштейн — на стену, и гул слышен в спальне далеко от котельной.

Минеральная вата, базальтовая вата и стекловолокнистые плиты поглощают только воздушный шум. Если стояк гудит через жесткие крепления, а насос — через трубы в стену, обмотка ватой почти ничего не изменит.

Канализационный стояк: как убрать ночной слив

Шум стояка смешанный: поток воды и воздуха шумит внутри трубы, удары о повороты дают ударную составляющую, а жесткие хомуты передают дрожь в стену и перекрытие. Поэтому глушить нужно сразу три канала, а не только обматывать трубу.

При монтаже решающее значение имеют тип трубы и крепление. Тонкостенный серый полипропилен звенит при каждом сливе, многослойные трубы с минеральным наполнителем, например Rehau Raupiano, Wavin AS, Ostendorf Skolan, глушат поток уже в стенке. Хомуты нужны только с резиновой или EPDM-прокладкой, без перетяжки, а проходы через стены и перекрытия — с зазором и упругим заполнением, а не раствором впритык.

• тихие многослойные трубы вместо тонкостенного серого полипропилена
• хомуты с резиновой прокладкой, без жесткой притяжки к несущей стене
• упругое заполнение проходов через перекрытия и стены
• обмотка тяжелой звукоизоляционной мембраной или матом с поглотителем
• короб из двух слоев ГКЛ с минватой, без жесткого контакта с трубой и каркасом на ней

Короб не должен опираться на трубу и касаться ее через крепеж. Если каркас прикручен к стояку саморезами через утеплитель, изоляция работает вхолостую.

В готовом доме начните с ревизии, а не с покупки ваты. Вскройте лючок и проверьте хомуты и точки касания трубы со стеной: жесткий металл без резины, притянутый к несущей стене, дает структурный гул по всей вертикали. Часто замена хомутов на виброразвязанные дает больше, чем толстый слой обмотки.

Дальше работают по слоям: обмотка тяжелой мембраной, например Тексаунд, K-Flex ST, короб с минватой и двумя слоями ГКЛ на разнесенном каркасе. Если стояк проходит через спальню, разбирайте короб локально на этом участке. Результат проверяйте ночным сливом сверху до и после работ.

Насосная станция: как убрать вибрацию через пол и стены

Насосная станция и гидроаккумулятор — вибрационный источник: двигатель, пульсация мембраны и щелчки реле передаются на основание и трубы. Если станция жестко прикручена к стене жилого блока или стоит на тонкой стяжке, гудеть начинают перекрытия и перегородки.

Станция не должна стоять у стены спальни, детской или гостиной. Лучшее место — отдельное техническое помещение, кессон или хозблок с плотной дверью, граничащий с котельной, тамбуром или кладовой. Между корпусом и стеной оставляйте зазор не меньше 10–15 см.

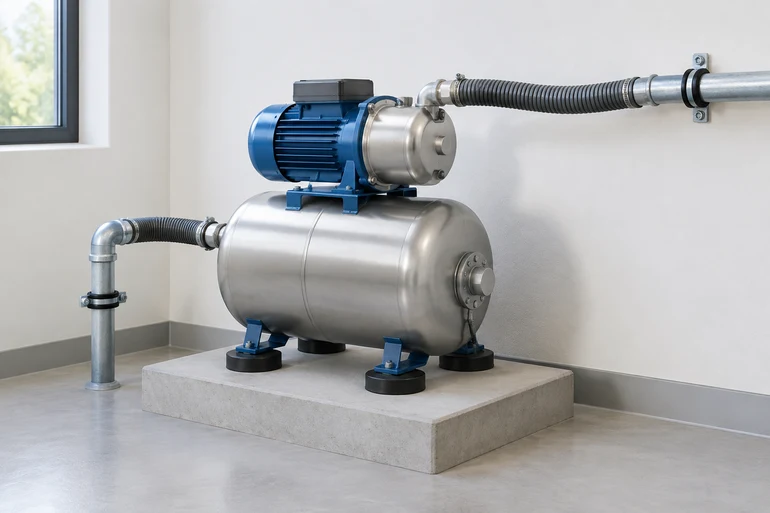

Под корпус ставят резиновые или резинометаллические виброопоры либо плотный резиновый мат толщиной от 8–10 мм. На входе и выходе обязательны гибкие вставки из армированной резины или сильфонные нержавеющие, иначе подводка разнесет вибрацию по дому. Трубы крепят хомутами с резиновой прокладкой, а проходы через перекрытия делают через гильзы с эластичным заполнением.

Циркуляционный насос отопления: почему гул слышно везде

Шум циркуляционного насоса почти всегда структурный: вибрация уходит в подачу и обратку, бежит по контуру и переизлучается на каждом жестком кронштейне. Поэтому гудит стена в дальней комнате, а не сам насос в котельной.

Второй усилитель — воздух в системе. Пузыри в улитке дают журчание и щелчки, при кавитации добавляется металлический треск. Без нормального развоздушивания через автоматические воздухоотводчики шумоизоляция вокруг прибора бессмысленна.

• работает: подбор типоразмера и скорости под контур, без работы на пределе
• работает: гибкие вставки-компенсаторы на подаче и обратке
• работает: кронштейны труб с резиновыми вкладышами и развязка коллектора от стены через виброопоры
• работает: удаление воздуха из контура и насоса
• бесполезно: обкладывать корпус насоса минватой или поролоновым коробом
• бесполезно: утолщать стену котельной, если коллектор прикручен к ней напрямую через металл

Вентиляция: установка, воздуховоды и решетки

Гул вентиляции обычно складывается из трех источников: шумит сама установка, шумит поток в каналах, а вибрация уходит в перекрытие через жесткое крепление. Борьба только с одним источником дает половинчатый эффект.

Установку нельзя прикручивать напрямую к перекрытию или к стене, смежной со спальней. Нужны виброопоры или пружинные подвесы и развязывающий слой под корпусом, а между корпусом и металлическим воздуховодом — гибкие тканевые или прорезиненные манжеты. Жесткий хомут вместо такой вставки превращает воздуховод в барабан.

Шум вентилятора в канале глушат трубчатыми или пластинчатыми шумоглушителями с минеральной набивкой. Их ставят сразу за установкой на притоке и вытяжке, до разводки по комнатам, иначе шум уйдет в ветки и будет слышен в каждой решетке.

Если воздуховоды занижены, воздух свистит на решетках и поворотах, и глушитель это не уберет. В спальнях нужны решетки с низким собственным шумом и достаточное сечение под расчетный расход, а ветки надо развязать, чтобы не было перетоков звука между комнатами через общий короб.

Что проверить до отделки и что делать, если дом уже шумит

Этап проекта — единственный момент, когда тишина стоит дешево. Тип труб стояка, место насосной, развязка насоса и вентустановки должны быть в смете и проверены до закрытия коробов и стяжки, иначе подрядчик соберет по привычке — жестко и шумно.
