Схемы разводки отопления в частном доме: однотрубная, двухтрубная и лучевая
Разбираем, чем отличаются однотрубная, двухтрубная и лучевая разводки — где теряется тепло, что сложнее монтировать и какая схема подойдет для дачи, дома на ПМЖ или системы с теплыми полами.

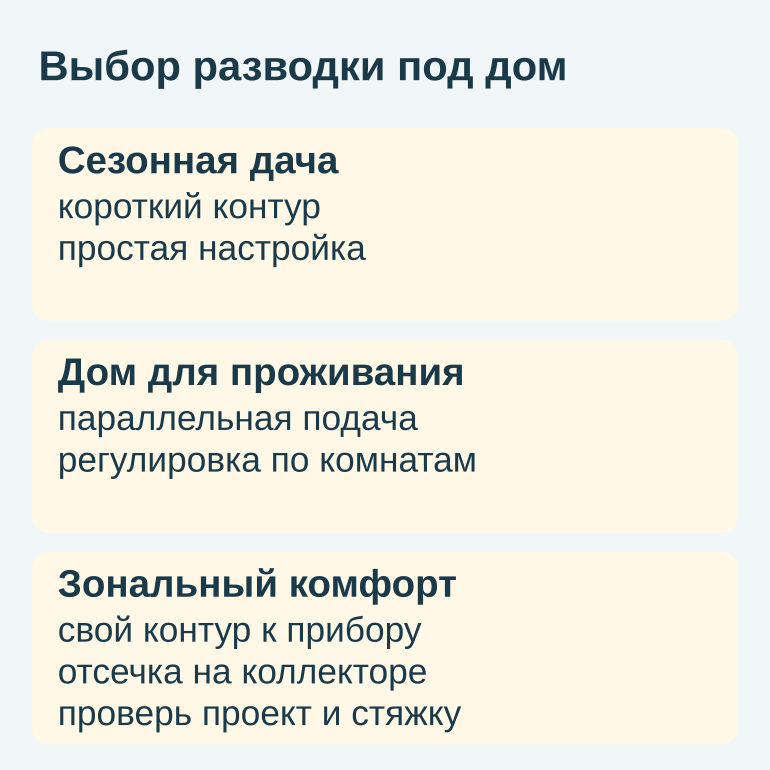

Выбирайте схему по дому, а не по цене трубы: для небольшой сезонной дачи с коротким контуром достаточно однотрубной или простой двухтрубной, для дома на постоянное проживание нужна двухтрубная, для большого двухэтажного дома с теплыми полами по значительной площади и управлением по комнатам — лучевая. Главное условие — этажность, площадь, режим проживания и наличие теплых полов.
Как подача и обратка определяют работу схемы
В любой водяной системе есть подача — горячая труба от котла к радиаторам, и обратка — остывшая труба назад в котел. Движение обеспечивает циркуляционный насос. Разница схем в том, как каждый радиатор подключен к этим двум магистралям.
При последовательном подключении вода остывает от прибора к прибору, и регулировать их по отдельности сложно. При параллельном подключении каждый радиатор получает теплоноситель почти одной температуры, поэтому его можно настраивать отдельно.
Однотрубная схема: когда допустима
В однотрубной схеме, или ленинградке, все радиаторы нанизаны на одну магистраль по периметру дома. Теплоноситель по очереди проходит через каждый прибор и возвращается в котел, поэтому каждый следующий радиатор получает воду холоднее предыдущего.
Под каждый радиатор ставят байпас — перемычку, пропускающую часть потока мимо прибора. Долю воды через радиатор задают вентилем на подводке. Без байпаса первый прибор заберет слишком много тепла, а последние останутся холодными.
- Плюс: минимум труб и фитингов, простая трассировка и монтаж.
- Минус: последние радиаторы холоднее первых, отдельный прибор сложно регулировать без влияния на соседние.
- Подходит: одноэтажный дом или небольшая дача с малым числом радиаторов на коротком контуре.
- Не подходит: дома на постоянное проживание в два этажа, длинные ветки с большим числом приборов, системы с теплыми полами.
Двухтрубная схема: решение для домов на постоянное проживание
В двухтрубной схеме к каждому радиатору подходят две трубы: подача приносит горячую воду напрямую, обратка уводит остывшую. Приборы подключены параллельно, поэтому температура на входе первого и последнего радиатора различается незначительно.
Это позволяет ставить одинаковые радиаторы без пересчета секций на остывание и регулировать каждый прибор термоголовкой или вентилем независимо от остальных. Схема тянет длинные ветки и работает на одном и двух этажах. Цена — заметно больше трубы и фитингов, больше соединений и обязательная балансировка.
Тупиковая или попутная разводка
В тупиковой разводке подача и обратка движутся навстречу друг другу. Трасса короче и дешевле, для компактных коротких веток ее достаточно, но без балансировочных клапанов дальние приборы будут недогреты.
В попутной разводке, схеме Тихельмана, подача и обратка идут в одном направлении, и суммарная длина контура для каждого радиатора одинакова. Настройка проще и стабильнее, поэтому ее чаще выбирают для двухэтажных домов и длинных веток, хотя трубы уходит больше.
Лучевая схема: коллектор для управления каждой комнатой

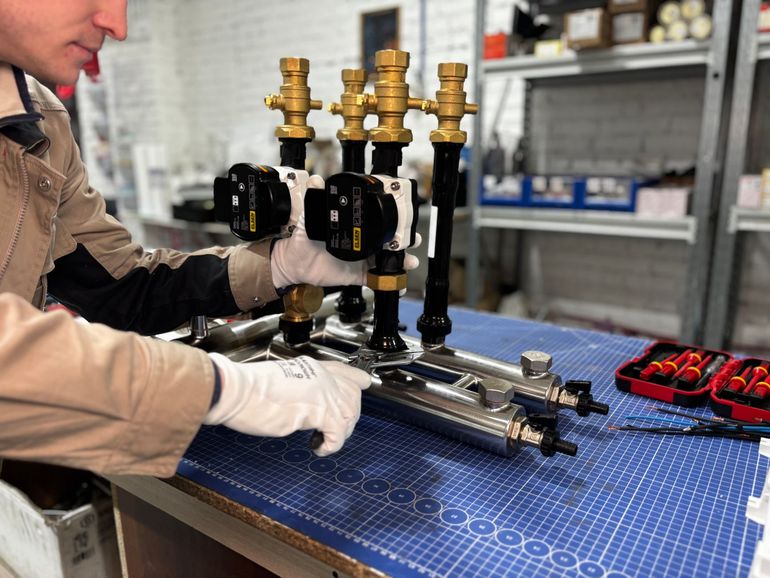

В лучевой схеме от общего коллектора в котельной к каждому радиатору идет своя пара труб — подача и обратка. Тройников и последовательных соединений по этажу нет, все контуры сходятся в одной точке и регулируются оттуда.
Трубы из сшитого полиэтилена или металлопластика ведут от коллектора к прибору цельным отрезком в защитной гофре, без разъемных соединений в стяжке. На каждом отводе коллектора стоят расходомер, балансировочный вентиль или сервопривод под комнатный термостат.
- Плюс: независимая настройка каждой комнаты, отключение одного контура на коллекторе без остановки остальных.
- Минус: дороже материалы и работа, нужно место под коллекторный шкаф и возможность спрятать трубы в стяжку.
- Оправдана: большой двухэтажный дом на постоянное проживание, теплые полы на значительной площади, зональное управление.
- Избыточна: небольшая одноэтажная дача с малым числом радиаторов и сезонным режимом — справится обычная двухтрубная.
Однотрубная, двухтрубная и лучевая: что выбрать
Сравнение схем по монтажу, регулировке и типовым домам
| Схема | Сильные и слабые стороны | Кому подходит |
|---|---|---|
| Однотрубная | Минимум труб, простой монтаж; неравномерный прогрев и слабая регулировка | Дача или одноэтажный дом с малым числом радиаторов |
| Двухтрубная | Ровная температура, балансируется, тянет длинные ветки; больше трубы и требований к монтажу | Одно- и двухэтажные дома для постоянного проживания, допускается отдельный контур теплого пола |
| Лучевая | Настройка каждой комнаты, нет соединений в стяжке; дорогой коллектор и работа | Дома с теплыми полами по большой площади и управлением по зонам |
Почему без балансировки любая схема греет неравномерно
Теплоноситель идет по пути наименьшего сопротивления: ближние к котлу радиаторы перегреваются, дальние остаются холодными. Балансировка выравнивает расходы по веткам и приборам, чтобы каждый отдавал расчетную мощность. Узлы для нее закладывают в проект, а не добавляют после заморозков.
Балансировочный клапан на обратке ветки или радиатора задает максимальный расход, а термоголовка на подаче прикрывает поток при перегреве комнаты. Они работают в паре: без предварительной настройки расходов одни термоголовки ближние комнаты все равно заберут тепло первыми. На лучевой схеме ту же задачу решают расходомеры на коллекторе.
Что зафиксировать до сметы
Запишите письменно: этажность и площадь, сезонная дача или постоянное проживание, будут ли теплые полы и где, расположение котельной, можно ли спрятать трубы в стяжку. Иначе на объекте выберут то, что удобнее монтировать, а не то, что подходит дому.
