Сечение кабеля и номинал автомата: как подобрать под розетки, свет и технику
Автомат защищает не розетку и не технику, а кабель в стене. Разбираем, как подобрать сечение и номинал под свет, розетки и мощную технику — с таблицей по линиям и типичными ошибками.
Подбирайте автомат под сечение кабеля, а не под мощность прибора: для меди ВВГнг-LS в однофазной сети 230 В держите связки 1,5 мм² — 10 А на свет, 2,5 мм² — 16 А на розетки, 6 мм² — 32 А на варочную панель. Главное условие — номинал автомата должен быть ниже длительно допустимого тока кабеля, иначе изоляция в стене нагреется раньше, чем сработает защита.
Почему автомат защищает кабель, а не прибор
Задача автомата — отключить линию до того, как изоляция провода начнет плавиться от перегрузки или короткого замыкания. Если номинал больше, чем выдерживает кабель, защиты фактически нет: жила греется, а автомат продолжает держать ток.
Запас закладывают в сечение, а не в амперы автомата. Поставить 25 А на кабель 1,5 мм² — значит создать сценарий перегрева в штробе. Для такой меди в стене длительно допустимый ток около 16 А, поэтому ставить выше нельзя.
Что происходит при ошибке
При перегрузке страдает ПВХ-изоляция внутри стены. Медная жила долго терпит повышенный ток, а изоляция размягчается, спекается с соседними жилами, затем происходит пробой и искрение в штробе. Пожар в перекрытии или гипсокартонной перегородке долго не виден снаружи, дым появляется уже из розетки.
- перегретая изоляция в штробе — скрытый дефект до пробоя
- оплавленные клеммы в розетке и подгоревшие контакты автомата
- искрение в распаечной коробке под потолком

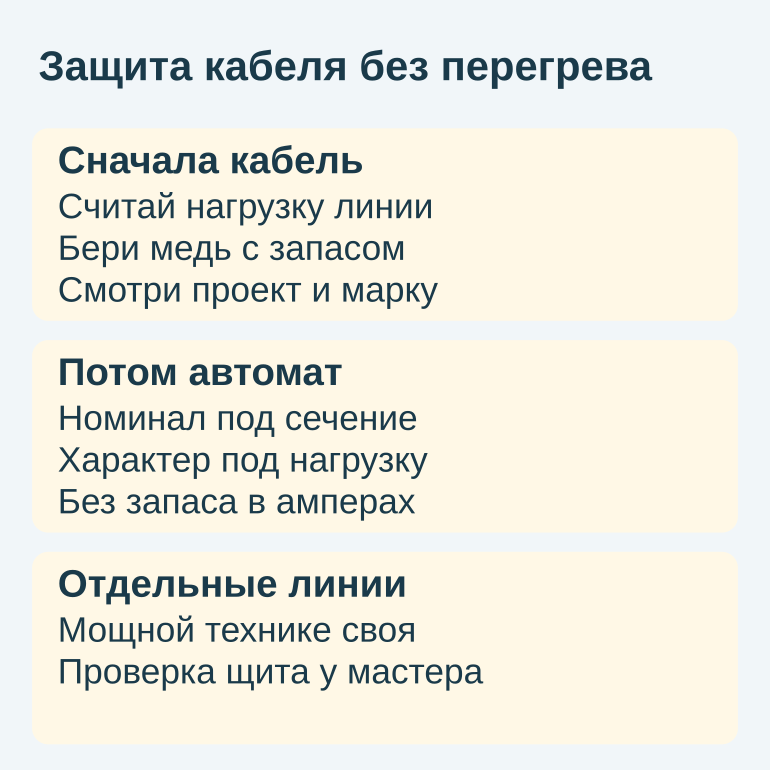

Правильный порядок подбора
- Шаг 1: суммарная мощность приборов на линии, кВт
- Шаг 2: расчетный ток для однофазной сети 230 В, А — мощность делим на 230
- Шаг 3: сечение медной жилы ВВГнг-LS под этот ток, мм²
- Шаг 4: номинал автомата ниже допустимого тока кабеля, А
Менять шаги местами нельзя. Если сначала купить автомат с запасом, а потом тянуть под него тонкий кабель, защита исчезает. Рабочие пары для меди в стене такие: 1,5 мм² — 10 А на свет, 2,5 мм² — 16 А на розетки, 4 мм² — 25 А, 6 мм² — 32 А на мощную технику.
Какой кабель брать для дома
Для новой проводки в частном доме норма — только медь, проложенная отдельными группами от щита до потребителей. Когда марка и сечение зафиксированы в спецификации, подбор автомата сводится к арифметике, а не к спору на объекте.
Рабочий стандарт для внутренней проводки — медный ВВГнг-LS. Он не поддерживает горение в пучке и дает меньше едкого дыма, что важно для жилых помещений. Альтернатива в тех же сечениях — NYM в общей оболочке, удобный в гофре и по стенам. На расчет сечения и номинал автомата выбор между ними не влияет.
- 1,5 мм² — линии освещения
- 2,5 мм² — розеточные группы комнат и кухни
- 4 мм² — бойлер, духовка, мощные розетки кухни
- 6 мм² — варочная панель, электрокотел, ввод на группу
Почему алюминий не подходит для новой проводки
Алюминий во внутренних линиях частного дома не используют. Действующая редакция ПУЭ требует медные жилы для жилых помещений. Алюминий хуже гнется, течет под винтовым зажимом и со временем дает ослабленный контакт, который греется в розетке или клеммнике.
Алюминий остался в двух местах: старая разводка в домах советской постройки и ввод от опоры к дому проводом СИП. Старую алюминиевую разводку не наращивают медью на скрутках, а меняют линиями целиком.
Сечение и автомат для однофазной сети 230 В
Ниже — шпаргалка для меди ВВГнг-LS при прокладке в штробе или гофре. Свет, розетки и мощная техника разнесены по отдельным линиям. Для трехфазного ввода ток делится на три фазы, поэтому сечение и автомат уменьшаются и считаются по проекту отдельно.
Сечение кабеля и номинал автомата по типам линий
Однофазная сеть 230 В, медь ВВГнг-LS в штробе или гофре
| Тип линии и типичная мощность | Сечение, мм² | Автомат, А (B/C) |
|---|---|---|
| Освещение комнат, до 1,5 кВт | 1,5 | 10 (B) |
| Розетки жилых комнат, до 3,5 кВт | 2,5 | 16 (C) |
| Розетки кухни общие, до 3,5 кВт | 2,5 | 16 (C) |
| Стиральная и посудомоечная машина, 2–2,5 кВт | 2,5 | 16 (C) |
| Бойлер, 2 кВт | 2,5 | 16 (C) |
| Духовка, 3,5 кВт | 2,5 | 16 (C) |
| Варочная панель, 7 кВт (1 фаза) | 6 | 32 (C) |
| Электрокотел, 6–9 кВт (1 фаза) | 4–6 | 32–40 (C) |
Как читать таблицу и выбрать B или C
Смотрите на тип линии и мощность как на ориентир, а не как на жесткую границу. Если духовка 4,5 кВт вместо 3,5 кВт, берите строку ближе к варочной. Номинал всегда читается в паре с сечением: на линию 2,5 мм² нельзя ставить 25 А, даже если по нагрузке кажется нужен запас.
Характеристика — это реакция на кратковременные броски тока. Тип B срабатывает быстрее, тип C допускает кратковременную перегрузку в несколько раз без отключения. Поэтому характеристику подбирают под тип нагрузки, а номинал — под сечение.
- B — освещение, розетки под электронику, теплый пол без пусковых токов
- C — кухня, стиралка, посудомойка, бойлер, кондиционер, насосы, котел
- D — промышленные двигатели и станки, в быту не применяется
Примеры для духовки, бойлера и варочной панели
Логика одна для любой техники: берем паспортную мощность, делим на 230 В, получаем рабочий ток, подбираем кабель с запасом и уже под кабель — автомат. Обратный порядок, от автомата к кабелю, не работает и оставляет линию без защиты.
Духовка и бойлер: отдельные линии
Духовка 3,5 кВт дает около 15 А. Ей нужна отдельная линия ВВГнг-LS 3×2,5, допустим NYM 3×2,5, и автомат 16 А характеристики C. Розетка ставится отдельная силовая с заземлением, без тройников и удлинителей. Сажать духовку в общую группу комнаты нельзя, при параллельном чайнике автомат будет выбивать.
Бойлер 2 кВт дает около 8–9 А, но линия тоже делается отдельной из-за длительной нагрузки во влажном помещении. Используется тот же кабель 3×2,5 мм² и автомат 16 А C. Для бойлера обязательна защита от утечки тока через УЗО или дифавтомат, вешать его на общую линию санузла нельзя.
Варочная панель: когда нужна отдельная линия
Варочная 7 кВт в однофазной сети 230 В дает около 30 А. Кабель 2,5 мм² здесь будет работать на пределе и греться. Норма — медь 6 мм², автомат 32 А C, отдельная линия прямо от щита и подключение через клеммную коробку варочной, а не через бытовую розетку.
Если паспорт техники указывает 4 мм² и 25 А, ориентируйтесь на паспорт, но 6 мм² дает честный запас на длинной трассе. Когда мощность варочной выше 7–7,5 кВт и рядом есть электрокотел или проточный водонагреватель, одной фазы не хватает. Тогда нагрузки разносят по фазам трехфазного ввода по проекту, самостоятельно перекидывать их не нужно.
Ошибки и граница самостоятельного подбора
- автомат 25 А на кабеле 1,5 мм² — провод перегреется раньше срабатывания защиты
- одна розеточная группа 2,5 мм² на всю кухню: чайник, духовка и микроволновка на одной линии
- мощная техника на общей розеточной группе вместо отдельной линии
- заниженное сечение для длинных линий — падение напряжения и нагрев на дальнем конце
- кабель ПВС или ШВВП в стационарной проводке в стене — он для этого не предназначен
- скрутки меди с алюминием без специальных клемм
- подбор автомата под мощность техники, а не под кабель
Даже правильно подобранный кабель греется в плохой скрутке, в слабой клемме розетки или в перетянутом винте автомата. Если линия теплая на ощупь у розетки или у щита под нагрузкой, это не норма, а повод срочно искать причину и звать специалиста.

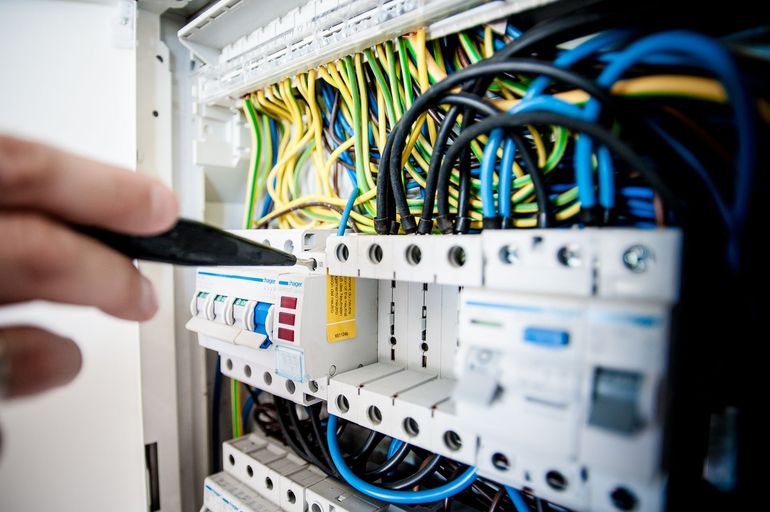

Что отдать электрику
Самостоятельно можно посчитать сечение и номинал для конкретной линии. Все, что касается ввода, щита и работ под напряжением, требует допуска и приборов, а не интуиции.
- расчет и согласование ввода, выбор вводного автомата и счетчика
- сборка и подключение щита: порядок групп, нули, земля, кросс-модули
- подбор и установка УЗО или дифавтоматов
- подключение варочной панели, электрокотла, мощного бойлера, особенно на три фазы
- замеры сопротивления изоляции и петли фаза-ноль после монтажа
- любые работы в действующем щите под напряжением
Перед вызовом электрика
Зафиксируйте на бумаге список линий: куда идет каждая, какое сечение, какой автомат, нужна ли отдельная линия под технику. С таким списком смета будет без сюрпризов.
