Разметка трасс электрики и сантехники в частном доме до штробления: как спланировать, чтобы не резать лишнего

С чего начинается разметка: эскиз помещения и расстановка мебели

Разметка трасс начинается не с маркера у стены, а с листа бумаги. Пока не решено, где встанет холодильник, диван, кровать и умывальник, любая линия штробы — это ставка вслепую. Слабая позиция здесь дорого стоит: перенос одной розетки после чистовой отделки обойдётся дороже, чем полдня работы над эскизом.

Задача этого этапа — зафиксировать расстановку мебели и техники до того, как электрик и сантехник возьмутся за перфоратор. Каждая точка подключения должна иметь владельца: конкретный прибор, конкретное место, конкретную высоту. Если этого нет — переделка неизбежна.

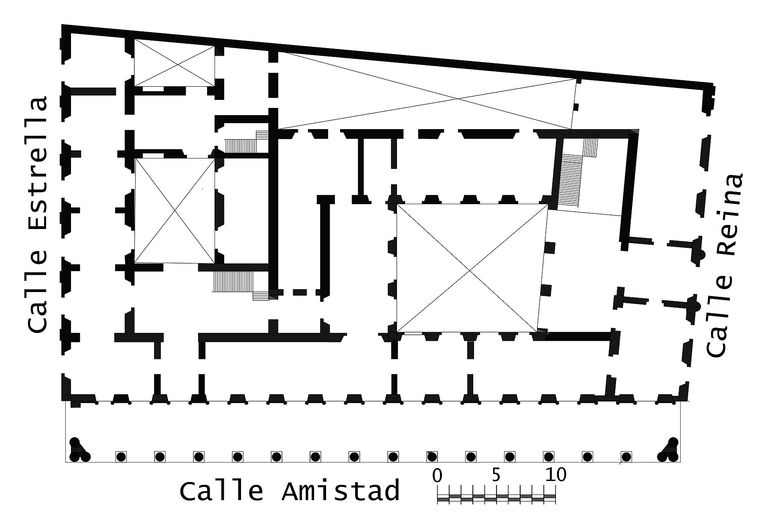

План помещения в масштабе

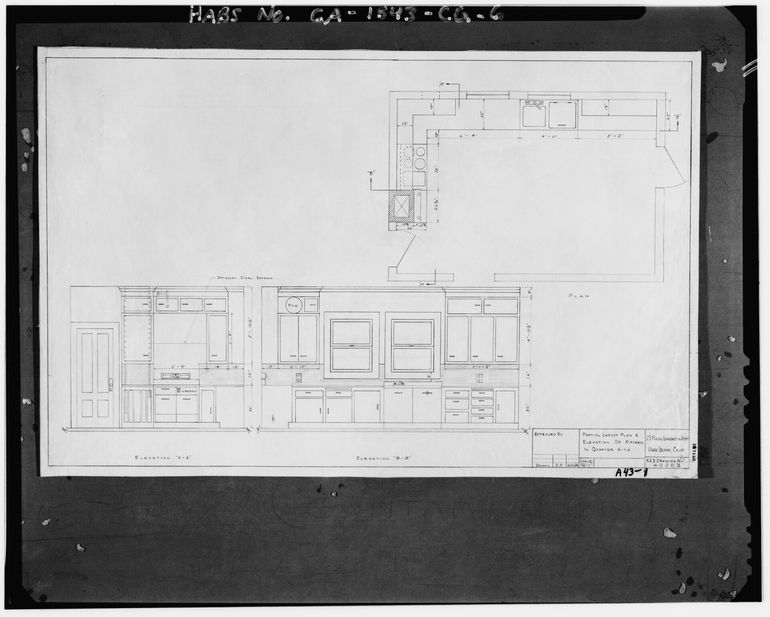

Начертите план каждой комнаты в масштабе — например, 1:50 на миллиметровке или в бесплатных редакторах вроде SweetHome 3D, Planner 5D. На плане должны быть капитальные стены, перегородки, окна, двери с направлением открывания, ниши, стояки и вентканалы. Без масштаба глазомер обманывает: то, что на эскизе кажется свободной стеной, в реальности займёт дверная коробка с наличником.

Отдельно нанесите то, что уже нельзя двигать: газовый ввод, канализационный стояк, ввод воды, распределительный щит. Эти точки задают жёсткие ограничения для всех остальных трасс, и плясать придётся от них.

• Капитальные стены и перегородки
• Окна и двери с направлением открывания
• Стояки воды, канализации, вентиляции
• Ввод электричества и место щита
• Ниши, выступы, короба

Мебель и техника как точки привязки

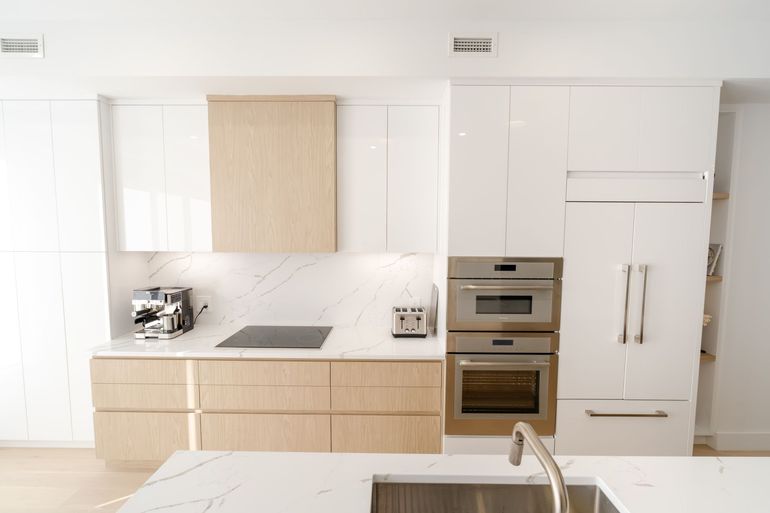

На плане расставьте мебель и технику в реальных габаритах: кухонный гарнитур с точной длиной секций, холодильник, посудомойку, вытяжку, стиральную машину, телевизор, рабочий стол, кровать с прикроватными тумбами. Каждая розетка и вывод воды должны быть привязаны к конкретному предмету, а не к абстрактной середине стены. Розетка за холодильником, вывод для посудомойки, блок над столешницей, точка для бойлера — всё это существует только в связке с мебелью.

Если расстановка ещё плавает, зафиксируйте её решением до разметки — иначе платить придётся дважды. На кухне и в санузле особенно важны габариты техники из паспортов: подключение стиралки, инсталляции унитаза, смесителя ванны требует точности до сантиметра, а не «примерно тут».

• Кухня: холодильник, вытяжка, варочная, духовка, посудомойка, микроволновка
• Санузел: стиралка, инсталляция, смеситель ванны, полотенцесушитель, бойлер
• Спальня: кровать, прикроватные светильники, ТВ
• Рабочая зона: стол, монитор, роутер, зарядки

Чек-лист замеров перед разметкой на стенах

До того как маркер коснётся стены, у вас на руках должен быть полный набор цифр по помещению, мебели и технике. Пропущенный размер здесь — это лишняя штроба, перенесённая розетка и переделка за ваш счёт.

Замеры делаются рулеткой и лазерным дальномером, фиксируются в блокноте или на эскизе комнаты в масштабе. Устный договор с бригадой не работает: либо цифры на бумаге, либо конфликт при приёмке.

Что мерим в комнате

Сначала снимаете геометрию: длину и ширину каждой стены, высоту потолка в нескольких точках, толщину перегородок, ширину и высоту оконных и дверных проёмов, высоту подоконника от чистого пола. Если пол ещё без стяжки — фиксируете отметку будущего чистового уровня, иначе все высоты розеток поедут.

Отдельно замеряете положение уже существующих коммуникаций: ввод электрики, стояки водоснабжения и канализации, вентканалы, радиаторы отопления. Эти точки — привязка, от которой пойдут трассы, и обходить их придётся именно вам.

• Длина и ширина каждой стены
• Высота потолка и отметка чистового пола
• Высота и ширина оконных и дверных проёмов
• Высота подоконника от чистого пола
• Положение стояков воды и канализации
• Расположение ввода электрики и щита
• Точки вентканалов и радиаторов

Что уточняем по мебели и технике

По мебели нужны не примерные, а паспортные габариты: ширина, глубина, высота кухонного гарнитура и цоколя, высота столешницы, размеры шкафов в санузле, глубина рабочего стола. Если гарнитур ещё не куплен — фиксируете конкретную модель или размерный ряд, иначе розетка окажется за боковиной шкафа.

По технике собираете посадочные размеры и требования производителя: ниша под встроенную духовку и микроволновку, глубина стиральной и посудомоечной машины, высота подключения вытяжки, положение сифона за холодильником с генератором льда. Например, у духовых шкафов Bosch, посудомоек Electrolux и стиралок Candy эти цифры есть в инструкции — распечатайте и вложите в папку по объекту.

• Габариты кухонного гарнитура и высота столешницы
• Размеры шкафов и тумбы в санузле
• Ниши под встроенную духовку, микроволновку, посудомойку
• Глубина и высота подключения стиральной машины
• Высота установки вытяжки над плитой
• Положение подключения холодильника и водорозетки
• Высота ТВ на стене и рабочего стола

Типовые высоты розеток, выключателей и точек воды

Типовые высоты — это не догма, а рабочий ориентир, от которого удобно отталкиваться при разметке. Если у вас нет специфики (низкая мебель, дети, маломобильный член семьи), берите европейский стандарт и подгоняйте под конкретную мебель. Главное правило простое: сначала считаете высоты по мебели и технике, потом сверяетесь с типовыми — а не наоборот.

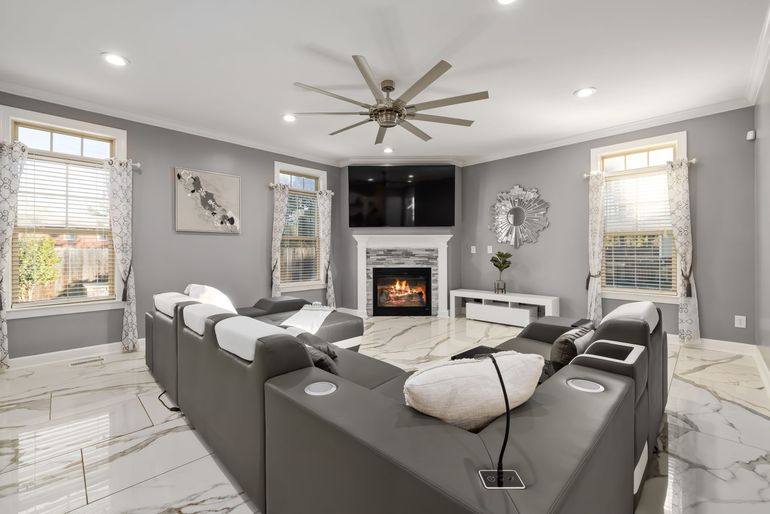

Жилые комнаты и коридоры

В комнатах общие розетки ставят на 300 мм от чистового пола, выключатели — на 900 мм от пола у ручки двери со стороны открывания. Это удобная высота и для взрослого стоя, и для ребёнка, и она не конфликтует с типовой мебелью. У прикроватных зон розетки поднимают до 700–800 мм, чтобы попадали на уровень тумбы, а над рабочим столом — до 1050–1100 мм, ровно над столешницей.

Отдельно фиксируйте точки под ТВ и интернет: розетки за телевизором обычно уходят на 1200–1300 мм, чтобы прятаться за корпусом. Если высота панели ещё не решена — это ваша слабая позиция, лучше отложить разметку этой зоны до финального выбора модели.

• Общая розетка — 300 мм
• Выключатель у двери — 900 мм
• Прикроватная розетка — 700–800 мм
• Розетка над столом — 1050–1100 мм
• Розетка за ТВ — 1200–1300 мм

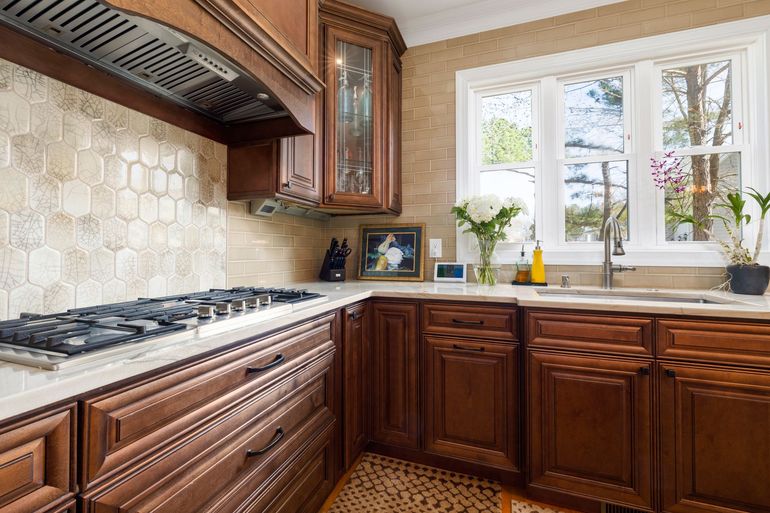

Кухня и санузел

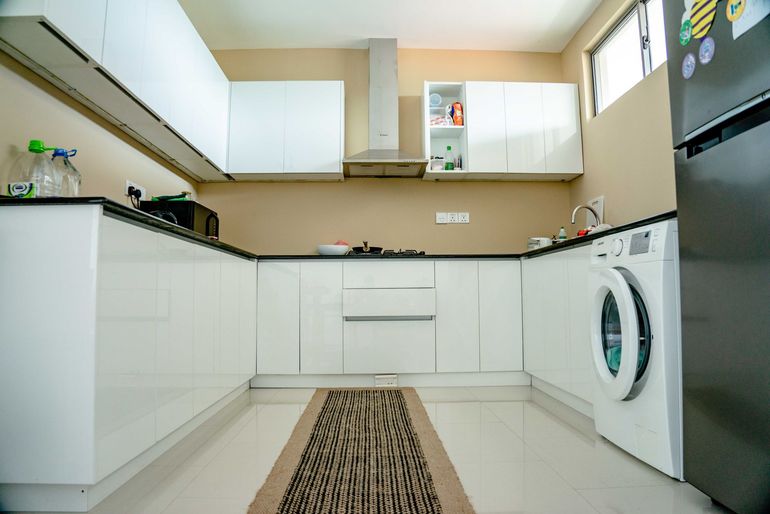

На кухне высоты жёстко привязаны к мебели, а не к полу. Розетки над столешницей — 1100–1150 мм при стандартной высоте столешницы 850 мм и фартуке 600 мм. Розетки для встроенной техники (посудомойка, духовка, холодильник) прячут в соседний шкаф на высоте 150–300 мм. Вывод воды под смеситель мойки — 550–600 мм, под стиральную и посудомоечную машину — 600–800 мм со сливом рядом.

В санузле высота вывода под смеситель раковины — 1000–1100 мм от пола, лейка душа — 2000–2200 мм, вывод под гигиенический душ у унитаза — 600 мм, подводка к бачку — 200–250 мм. Розетки в мокрых зонах — только с влагозащитой и на расстоянии не менее 600 мм от источника воды. Здесь ошибка в 3–5 см превращается в переделку плитки, поэтому размеры сверяют с паспортом сантехники до штробления.

• Розетка над столешницей — 1100–1150 мм
• Розетка для встроенной техники — 150–300 мм
• Вывод под смеситель мойки — 550–600 мм
• Смеситель раковины в санузле — 1000–1100 мм
• Лейка душа — 2000–2200 мм
• Подводка к бачку унитаза — 200–250 мм

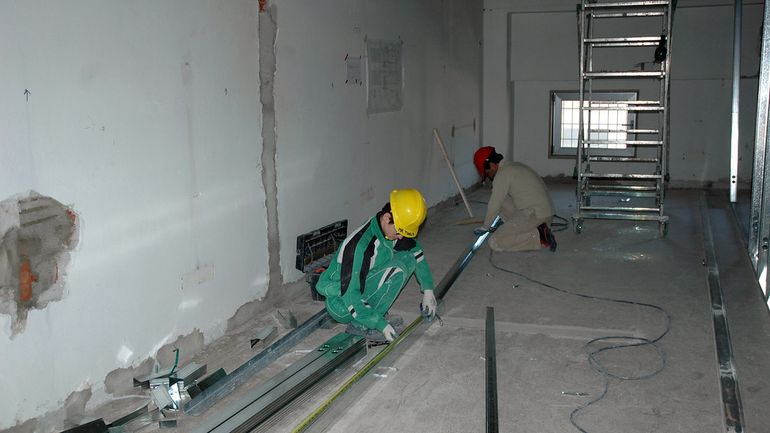

Вертикали, горизонтали и запретные зоны трасс

Трасса, проложенная «по кратчайшей» через стену наискосок, — это мина замедленного действия. Через год хозяин забудет, где идёт кабель, повесит полку и попадёт сверлом прямо в линию. Поэтому правило одно: трассы идут строго вертикально и горизонтально, а запретные зоны обходятся заранее, на этапе маркера, а не болгарки.

Правила направлений трасс

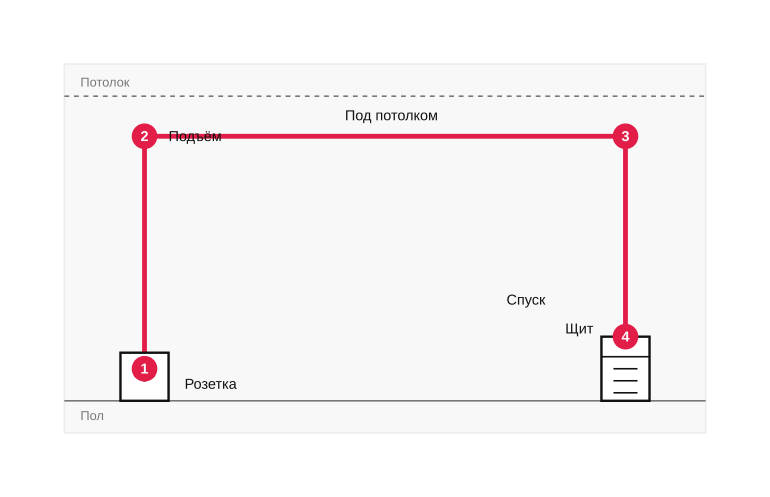

От каждой точки — розетки, выключателя, вывода воды — трасса поднимается строго вертикально вверх или опускается вертикально вниз, а горизонтальные участки идут параллельно полу и потолку. Никаких диагоналей, срезов углов и «чтобы покороче». Логика простая: любой человек, который через десять лет возьмёт в руки перфоратор, должен уметь предсказать, где идёт кабель, зная только положение розетки.

Горизонтали ведут обычно в двух коридорах: примерно 150–200 мм ниже потолка и на высоте розеточного ряда. Вертикальные спуски — строго над точкой. Сантехнические трассы подчиняются той же логике, плюс уклон для канализации: 2 см на метр для 50-й трубы, 2 см на метр для 110-й. Уклон закладывается разметкой, а не «подгоняется по месту».

• Только вертикали и горизонтали, без диагоналей
• Горизонтальный коридор — 150–200 мм от потолка
• Вертикальный спуск — строго над точкой
• Уклон канализации закладывается разметкой заранее
• Пересечения трасс — под прямым углом

Где штробить запрещено

Есть зоны, где болгарка не должна появляться в принципе. Несущие стены и перекрытия — под запретом на горизонтальные штробы и на любые резы, задевающие арматуру: это уже не ремонт, а ослабление конструкции с последствиями по закону. В газобетоне и керамзитобетоне глубина штробы ограничена: перерезал сетку кладки — получил трещину над проёмом.

Отдельно — привязки к проёмам и углам. От дверных и оконных откосов отступ минимум 100–150 мм, от угла стены — столько же. Штробить по диагонали, по плитам перекрытия снизу, рядом с газовой трубой ближе 400 мм, поверх уже проложенных чужих коммуникаций — нельзя. Если подрядчик предлагает «срезать угол ради экономии кабеля» — это слабая позиция заказчика, и стоить она будет дороже самого кабеля.

• Горизонтальные штробы в несущих стенах
• Резы, задевающие арматуру в перекрытиях
• Ближе 100–150 мм от проёмов и углов
• Ближе 400 мм от газовых труб
• Диагональные штробы в любых стенах
• Штробление плит перекрытия снизу

Работа с детектором скрытой проводки и лазерным уровнем

Детектор и лазер — это два инструмента, которые превращают разметку из «на глаз» в контролируемую операцию. Без них вы работаете вслепую: попадаете в старую проводку, ведёте штробу с уклоном и потом объясняете подрядчику, почему плитка легла волной. С ними у вас появляется проверяемая картина стены и ровные линии, которые можно сфотографировать до реза.

Проверка стены детектором

Перед любой разметкой пройдите стену детектором скрытой проводки, например Bosch GMS 120, ADA Wall Scanner или бытовым Skil. Ведите прибор медленно, в двух направлениях — по горизонтали и вертикали, — и отмечайте маркером все зоны, где он реагирует на металл, кабель под напряжением или пустоты. Особое внимание — участкам вокруг существующих розеток и распаечных коробок: там кабели уходят в стороны непредсказуемо.

Детектор не даёт стопроцентной картины, особенно на толстой штукатурке и армированных стенах, поэтому найденные линии считайте запретными зонами и обходите их с запасом 50–100 мм. Если планируемая трасса пересекает подозрительный участок, решение простое: меняйте маршрут, а не надейтесь, что «там неглубоко».

• Проверка в двух направлениях — по горизонтали и вертикали
• Отметка маркером всех срабатываний
• Обход найденных линий с запасом 50–100 мм
• Повторная проверка после переноса мебели и снятия старых плинтусов

Разметка линий лазером и маркером

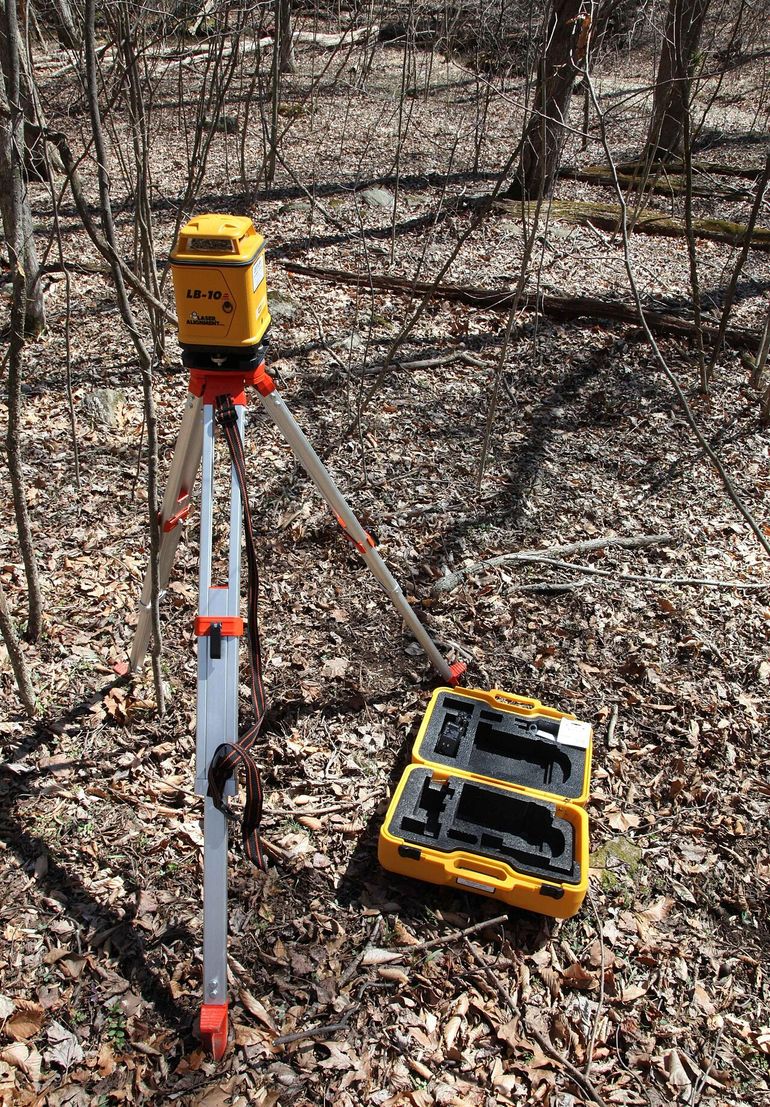

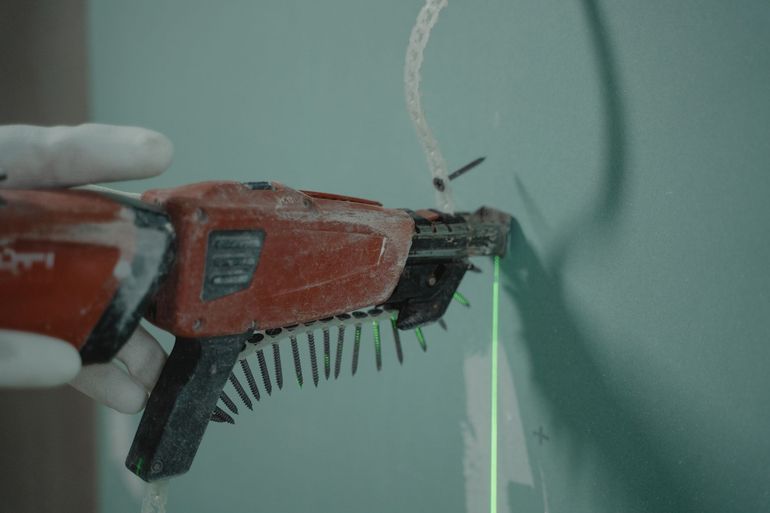

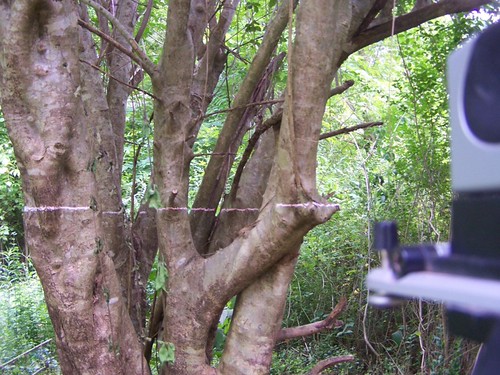

Лазерный уровень, например ADA Cube, Bosch GLL или Huepar, ставится на штатив или магнитное крепление и задаёт опорные плоскости: горизонталь для линии розеток и вертикаль для спусков от коробок к точкам. По проекции лазера отбиваете линию карандашом или малярным шнуром, а не рисуете от руки по рулетке — так вы гарантированно не уведёте трассу.

После того как основные линии нанесены, подпишите на стене каждую точку: назначение (розетка, выключатель, вывод воды), высоту от чистого пола и номер группы. Сфотографируйте размеченные стены до штробления — это ваш единственный аргумент в споре с подрядчиком, если после отделки точка окажется не там, где договаривались.

• Лазер на штативе, проверка горизонта пузырьковым уровнем
• Отбивка линий шнуркой или карандашом по лучу
• Подписи у каждой точки: назначение, высота, группа
• Фотофиксация всех стен до начала реза

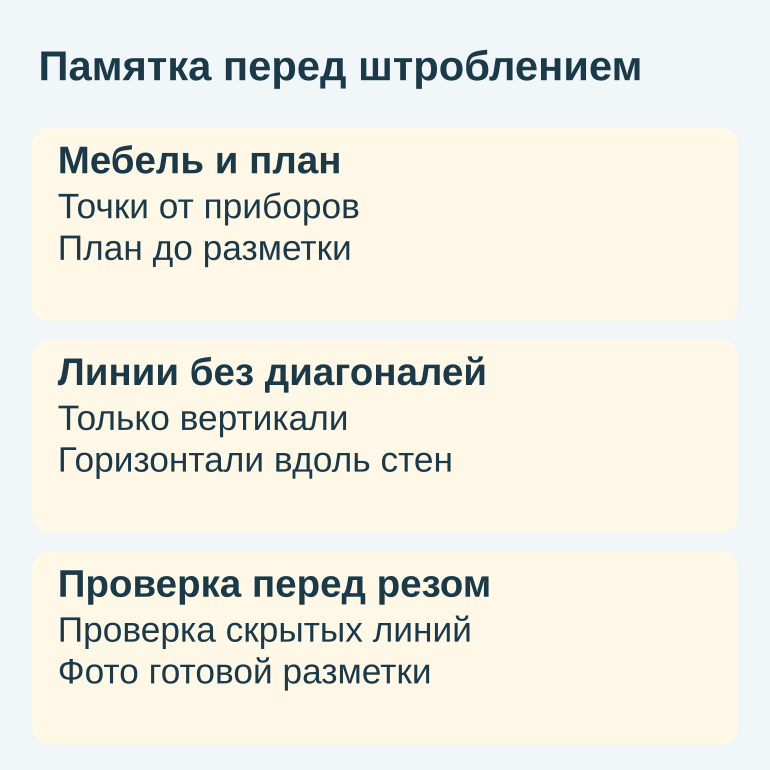

Типовые ошибки и памятка перед штроблением

Перед тем как включить штроборез, стена должна быть готова к резу не в голове, а на бетоне: с линиями, точками и согласованной схемой. Ошибки этого этапа стоят дороже всего, потому что вылезают уже после чистовой отделки, когда переделка бьёт и по бюджету, и по срокам.

Ошибки, из-за которых приходится переделывать

Большинство переделок на этапе разметки — это не сложные инженерные просчёты, а бытовая невнимательность и спешка. Слабая позиция заказчика здесь дорого стоит: подрядчик режет по тому, что видит на стене, и отвечать за неудобную розетку за холодильником будете вы, а не он.

Проверьте разметку по этому списку до того, как согласуете рез. Каждая ошибка ниже — это реальный повод остановить работу и вернуться к рулетке.

• Разметка сделана до финальной расстановки мебели и техники — розетка окажется за шкафом или холодильником
• Не учтена толщина чистовой отделки: плитка, гипсокартон, штукатурка съедают 20–50 мм от уровня стены
• Розетки и выключатели на разной высоте в одном помещении — визуальный брак, который потом не спрятать
• Вертикали проведены на глаз, а не по лазеру или отвесу — трасса уходит вбок и мешает вешать полки
• Стена не проверена детектором: попадание в старую проводку, арматуру или закладную трубу
• Не размечены зоны у душа и мойки — розетка попадает в мокрую зону
• Нет согласованной схемы на бумаге: подрядчик и заказчик помнят разное
• Забыты выводы под слаботочку — интернет, ТВ, датчики — их закладывают в последнюю очередь и режут повторно

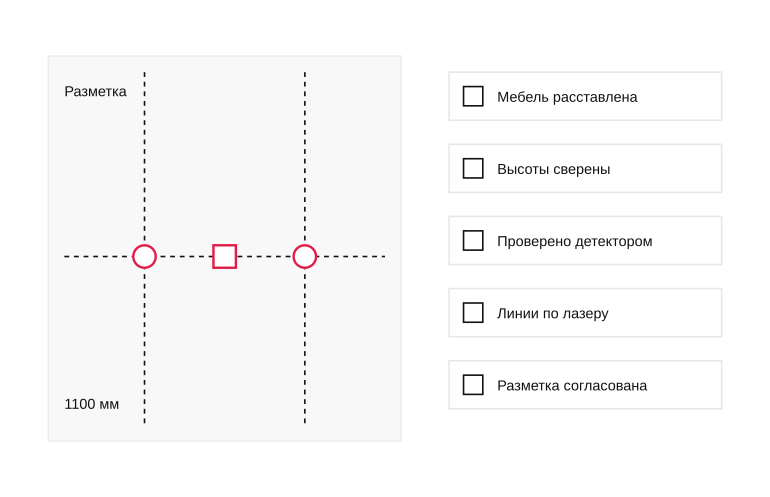

Финальная проверка перед резом

Финальная проверка — это не формальность, а точка, в которой решение фиксируется и получает владельца. Пройдитесь по стене вместе с электриком и сантехником, с рулеткой и детектором в руках: если хоть один пункт вызывает сомнение — рез откладывается до его закрытия.

• Мебель и техника расставлены или отмечены на полу малярным скотчем — розетки не попадают за корпуса
• Высоты розеток, выключателей и выводов воды сверены по рулетке и одинаковы в пределах помещения
• Стена проверена детектором скрытой проводки, например Bosch Truvo, ADA Wall Scanner или Skil, — в зонах реза нет металла и кабеля
• Все вертикали и горизонтали выставлены по лазерному уровню, а не на глаз
• Отмечены запретные зоны: 150 мм от углов, потолка, пола, дверных и оконных проёмов
• Схема разметки согласована с заказчиком письменно или сфотографирована обеими сторонами
• Учтена толщина будущей отделки — глубина коробок и выводов рассчитана от чистовой поверхности
• Слаботочные линии нанесены отдельным цветом и не пересекают силовые под прямым углом без разнесения
