Прокладка кабеля для уличного освещения на участке: траншея, гофра и глубина

Для постоянного освещения участка прокладывайте медный ВВГнг в двустенной гофре ПНД на глубине 0,7 м от планировочной отметки, с песчаной подушкой 10–15 см снизу и сверху. Главное условие — нагрузка на грунт над трассой: под газоном достаточно гофры, под проездом и на вводах в дом и опоры нужна жесткая труба ПНД и заглубление до 0,9–1,0 м. Кабель КГ для постоянной подземной линии не подходит.

Какой кабель выбрать и как наметить трассу

Трассу ведите прямыми отрезками с минимумом поворотов. Держите безопасное расстояние от фундамента, стволов крупных деревьев и от водопровода, канализации и дренажа, чтобы корни и будущий ремонт не повредили линию. Отдельно отметьте проезды, дорожки, грядки и места будущих посадок — там кабель уходит глубже и в жесткую трубу.

ВВГнг — основное решение для линий освещения небольшой мощности: его кладут только в защитной трубе ПНД или жесткой гофре, так как оболочка не рассчитана на давление грунта и камни. Бронированный АВБбШв с алюминиевыми жилами можно класть прямо в траншею на песчаную подушку, он уместен на длинных прямых участках и в зонах риска повреждений, но требует аккуратных поворотов.

КГ рассчитан на временные подключения и подвижное оборудование. Под землей резиновая оболочка стареет быстрее ПВХ и пропускает влагу через микротрещины, поэтому как постоянную линию его использовать нельзя.

Глубина траншеи и песчаная подушка

Базовая глубина для силовой линии освещения — 0,7 м до верха кабеля от планировочной отметки грунта, а не от временной кучи земли. На коротких участках до 5 м глубину допускается уменьшать до 0,5 м, например при обходе фундамента или подходе к опоре, но только в жесткой трубе. Под проездом, площадкой для машины или дорожкой глубину увеличивают до 0,9–1,0 м.

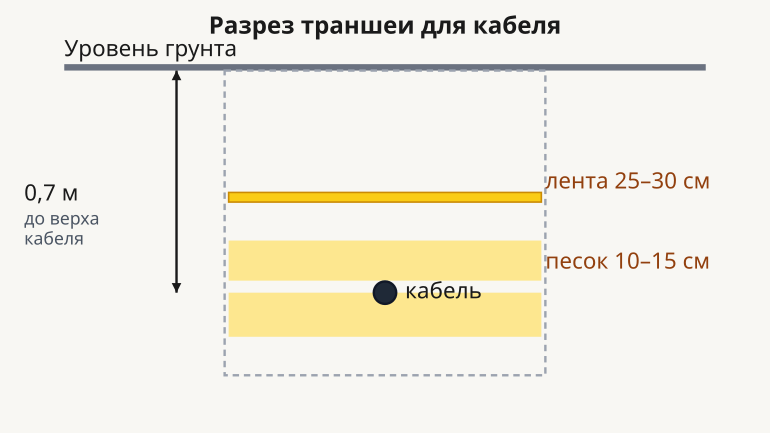

• 0,7 м — базовая глубина до верха кабеля
• 0,5 м — только отрезки до 5 м и только в жесткой трубе
• 0,9–1,0 м — под проездами и площадками с нагрузкой

На дно укладывают 10–15 см просеянного песка без щебня и мусора, выравнивают и слегка проливают водой. Кабель кладут свободно, без натяжения, небольшой змейкой, затем присыпают таким же слоем песка 10–15 см. Только после этого идет обратная засыпка вынутым грунтом.

Гофра, труба ПНД, лента и засыпка

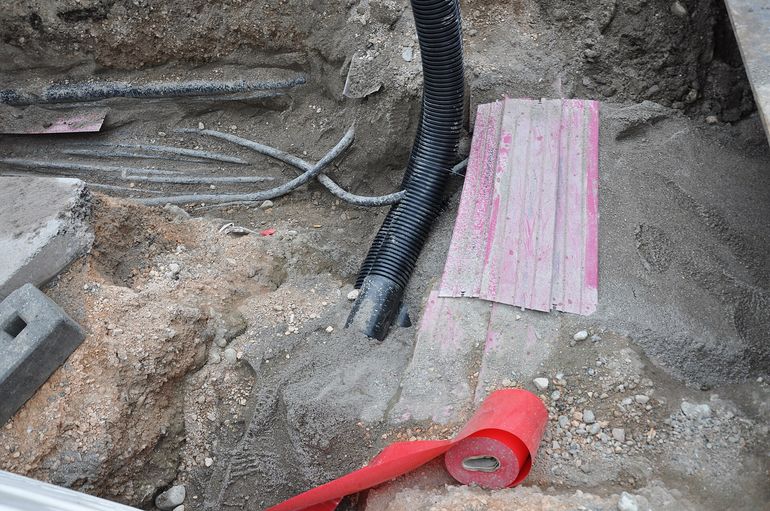

На основной части трассы под газоном и посадками используют двустенную гофру ПНД с протяжкой: снаружи ребристая стенка держит давление грунта, внутри гладкая для затяжки кабеля. Кабель должен занимать не больше половины внутреннего просвета, диаметр подбирают с запасом. Стыкуют только через штатные муфты, повороты держат плавными, на выходах из земли оставляют запас по длине.

Под проездом и на вводах гибкая гофра не годится. Там кладут жесткую трубу ПНД с толстой стенкой с заглублением больше базового. Труба должна выходить за пределы проезда с запасом в каждую сторону, чтобы стык с гофрой не оказался под колесом. Так же защищают выход кабеля вдоль фундамента и заход в опору.

Сигнальную ленту укладывают примерно в 25–30 см над кабелем, поверх песчаной подушки и первого слоя мягкой засыпки. Тогда при копке до кабеля остается запас, чтобы остановиться. Ленту ведут по всей длине без разрывов, с нахлестом на поворотах, доводя до гильзы ввода и основания опор.

Первый слой над песком — перебранный грунт без камней и мусора с легким уплотнением без давления на кабель. Дальше засыпают обычным грунтом слоями с легкой трамбовкой каждого слоя. Верх делают с небольшим валиком с запасом на осадку, иначе над трассой образуется просадка и канава с водой.

Ввод в дом и опоры и проверка перед засыпкой

В стену дома кабель заводят через гильзу из металла или толстостенной пластиковой трубы с уклоном наружу. Кабель в гильзе лежит свободно, ввод герметизируют снаружи и изнутри, а на фасаде делают капельную петлю вниз, чтобы вода не уходила в стену. Без герметизации на отделке обычно появляется мокрое пятно.

В опору кабель заходит снизу внутри трубы и подключается к клеммнику выше уровня земли. У основания оставляют петлю компенсации, чтобы подвижка столба от ветра и пучения не натягивала жилы. Соединения прячут в герметичный лючок с сальниками по диаметру кабеля, а открытый участок у пластиковой опоры закрывают от ультрафиолета.

Сечение кабеля выбирают с запасом по мощности и механической прочности, а не только по текущей нагрузке фонарей. Трассу ведут в двустенной гофре на базовой глубине, под дорожкой — в жесткой трубе с выпусками за пределы покрытия, над кабелем песок и сигнальная лента, в каждой опоре оставляют петлю компенсации.
