Прокладка инженерных сетей к хозпостройкам: электричество, вода и канализация

Сначала разведите воду, канализацию и кабель на плане участка, затем копайте. Главное условие — режим использования постройки и глубина промерзания в вашем регионе: от них зависят глубина траншеи, необходимость утепления и греющего кабеля, уклон канализации и конструкция узлов ввода.

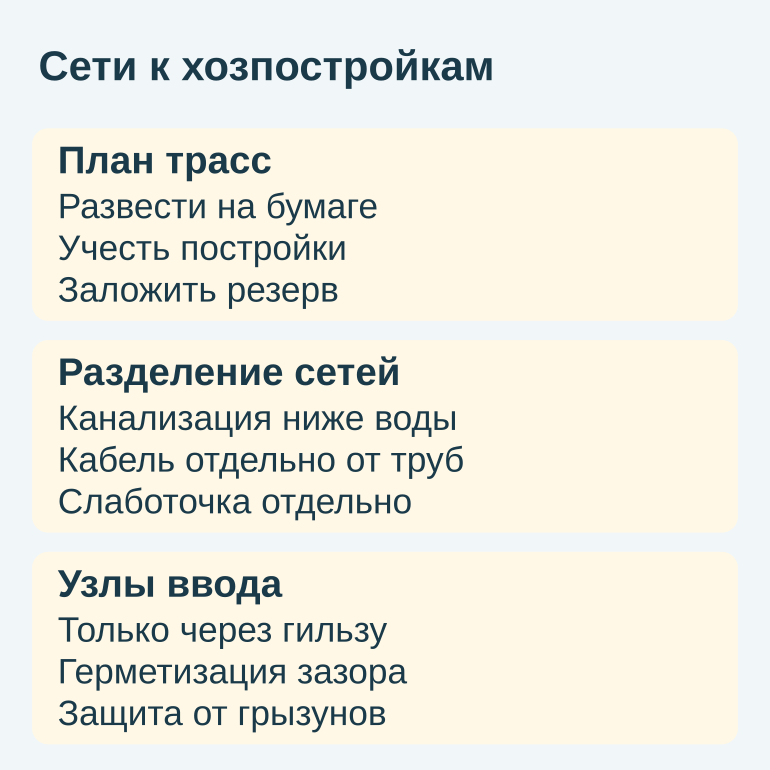

Как спланировать трассы без переделок

Нанесите на план в масштабе дом, баню, хозблок, теплицу, скважину или колодец, септик, дорожки, отмостки, въезд и крупные деревья. Воду ведите от источника к точкам разбора, канализацию — от приборов к приемнику с уклоном для самотека, электрику — от вводного щита к постройкам по кратчайшему маршруту в обход того, что нельзя перекапывать.

Сразу заложите резерв на будущее: пустую гофру под кабель, тройник с заглушкой на водопроводе, выпуск канализации под летнюю кухню. Доложить их в открытую траншею недорого, а вскрывать готовый газон и мощение позже — с переделкой ландшафта.

• Постройки и их вводы, источник воды, септик и точка выпуска
• Вводной электрощит и трассы к постройкам
• Дорожки, отмостки, мощение, въезд для техники
• Деревья и зоны будущих посадок
• Резервные гофры и заглушенные отводы

Воду, канализацию и силовой кабель нельзя укладывать вплотную в одну траншею. Канализация всегда ниже водопровода по вертикали, силовой кабель — отдельно от труб в своей защитной трубе, слаботочка для интернета и сигнализации — отдельной трассой от силовой линии. Пересечения с другими сетями и фундаментами оформляйте через гильзы из трубы большего диаметра с запасом по длине.

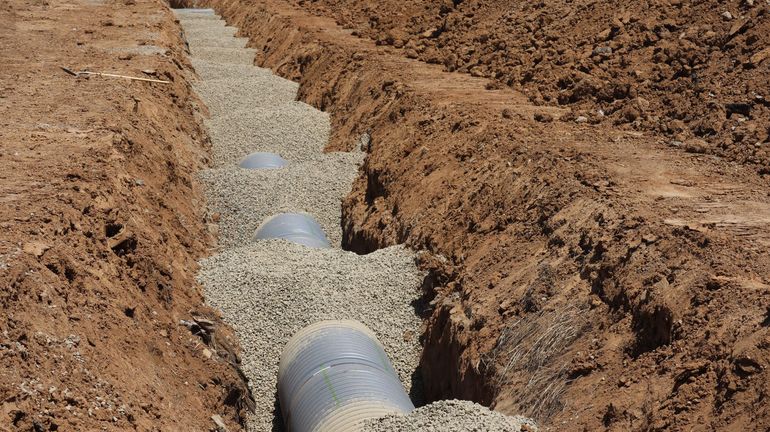

Глубины траншей и совмещение в одной канаве

Глубина траншеи определяется проектом с учетом промерзания грунта в регионе и режима эксплуатации постройки. Напорный водопровод закладывают ниже глубины промерзания, самотёчную канализацию — с устойчивым уклоном и защитой от мороза, кабель — на глубине, исключающей повреждение лопатой и техникой, глубже под проездами.

Если выдержать проектную глубину для воды не получается из-за фундамента, плиты или дренажа, трассу поднимают и защищают утеплителем и саморегулирующимся греющим кабелем с термостатом и отдельным автоматом по инструкции производителя. Для сезонных линий утепление не заменяет слив — их рассчитывают на полное опорожнение.

• Вода выше канализации или сбоку с горизонтальным разносом, канализация ниже воды
• Силовой кабель — выше воды на отдельной полке грунта или в защитной трубе
• Слаботочка — отдельной ниткой с разносом от силового кабеля
• Каждая нитка — на песчаной подушке без камней с присыпкой песком сверху
• Над кабелем — сигнальная лента, трассы на поверхности маркируйте

Электричество: укладка кабеля и ввод в стену

Подземный ввод аккуратнее воздушного и не мешает технике, но требует правильной траншеи. От водопровода и канализации силовую линию отделяйте с горизонтальным разносом, от слаботочки — так же с разносом или разделением по высоте с перегородкой.

• Песчаная подушка без камней и мусора, сверху присыпка песком с проливкой
• Бронированный кабель для земли или обычный кабель в жесткой двустенной гофре
• Сигнальная лента с надписью «Осторожно, кабель» на нормируемой высоте до поверхности
• Запас кабеля змейкой у дома и у постройки, без натяжения и скруток в земле

Через фундамент или стену кабель заводите только в гильзе из стальной или толстостенной трубы, зазор забейте негорючим герметиком, чтобы не пускать воду и грызунов. Траншею, песок, гофру и протяжку можно сделать самому, а подключение в щите, автомат, устройство защитного отключения, заземление и врезку во вводной щит доверьте электрику с допуском.

Вода: круглогодичная или сезонная трасса

Круглогодичную трубу к бане с душем кладите ниже глубины промерзания с утепленным вводом. Сезонную линию к теплице, летней кухне или крану в неотапливаемом хозблоке достаточно заглубить неглубоко, но обязательно с уклоном к точке слива и полным опорожнением осенью.

• Уклон к сливному вентилю или дренажному крану, дно траншеи — по уровню
• Песчаная подушка под трубой и такая же присыпка сверху
• Сигнальная лента над трубой выше по трассе
• Сезонную трассу осенью сливайте и продувайте, утепление от замерзания ее не спасет

Через фундамент трубу ведите только в гильзе большего диаметра, прямой проход в бетоне без гильзы порвет при подвижках. Зазор уплотните эластичной манжетой или герметиком, снаружи поставьте металлическую сетку от грызунов, изнутри сразу за вводом — запорный вентиль и сливник с утепленным коробом.

Канализация: уклон, ревизии и выход из постройки

Наружную канализацию ведите с устойчивым уклоном для самотека, проверенным по уровню — на глаз в траншее он не читается. Слишком малый уклон заиливает трубу, слишком большой — разделяет воду и твердую фракцию, результат тот же.

• Ревизия на каждом повороте и на врезке боковой линии
• Смотровой колодец через регулярные интервалы прямого участка
• Без прочисток засор означает раскопки всей трассы

Из постройки трубу выводите через гильзу с запасом по диаметру, зазор герметизируйте эластичным уплотнителем, жестко замуровывать в бетон нельзя из-за усадки фундамента. Сразу за стеной кладите трубу на песчаную подушку с тем же уклоном, участок выхода из неотапливаемой постройки утепляйте, при круглогодичном использовании добавляйте греющий кабель по проекту.

Что проверить перед засыпкой траншеи

Засыпка закрывает работу, вскрывать ее дорого. Пройдите трассу по чек-листу и сфотографируйте узлы с рулеткой в кадре и привязкой к углам построек, снимки сохраните.
