Проект инженерных систем дома: что заказывать у проектировщика и что должно быть на бумаге
Как отличить рабочий проект инженерных систем дома от эскиза: состав разделов ОВ, ВК и ЭО и что требовать у проектировщика перед оплатой.
Заказывайте у проектировщика три раздела — ОВ, ВК и ЭО, в каждом должны быть пояснительная записка, планы этажей, принципиальные схемы и аксонометрия, а также конкретная спецификация оборудования и материалов. Главное условие: чертежи сделаны под актуальную архитектурную планировку, а в спецификации указаны марки, диаметры, сечения и мощности, а не общие формулировки.
Что входит в полный комплект
Проект — это документ, по которому подрядчик обязан собрать системы, а вы можете проверить закупку и монтаж. Без него нельзя корректно сравнить сметы разных бригад, предъявить претензии и найти скрытые трубы, кабели и вентили через несколько лет.
Разделы инженерного проекта: ОВ, ВК, ЭО
Три обязательных раздела инженерного проекта дома
| Раздел | Что проектируется | Что должно быть на бумаге |
|---|---|---|
| ОВ | Отопление, вентиляция, дымоудаление: котел, радиаторы, теплые полы, приток и вытяжка | Расчет теплопотерь и воздухообмена, схема разводки, аксонометрия, узлы котельной, спецификация |
| ВК | Холодная и горячая вода, канализация, узел ввода | Схемы ХВС и ГВС, узел ввода, план канализации с уклонами и диаметрами, аксонометрия, спецификация |
| ЭО | Ввод, щит, розетки и освещение, заземление | Однолинейная схема, расчет нагрузок, планы розеток и освещения, кабельный журнал, схема заземления |
В каждом разделе ищите одну и ту же связку: записка с исходными данными и решениями, графическая часть и спецификация. Планы показывают трассировку по этажам, принципиальная схема — логику системы целиком, аксонометрия — как трубы или воздуховоды идут по высоте.
- пояснительная записка с исходными данными и принятыми решениями
- планы этажей с оборудованием и трассировкой
- принципиальные схемы и аксонометрия
- спецификация оборудования и материалов с марками и количествами
- узлы и характерные сечения там, где важен монтаж
Отопление и вентиляция: что проверить в ОВ
Раздел ОВ отвечает за тепло зимой и воздух в доме с герметичными окнами. Полноценный раздел держится на расчете теплопотерь по помещениям, схеме разводки с узлами, аксонометрии и спецификации. Если есть только пара схем без расчетов, решения на стройке будут принимать монтажники.

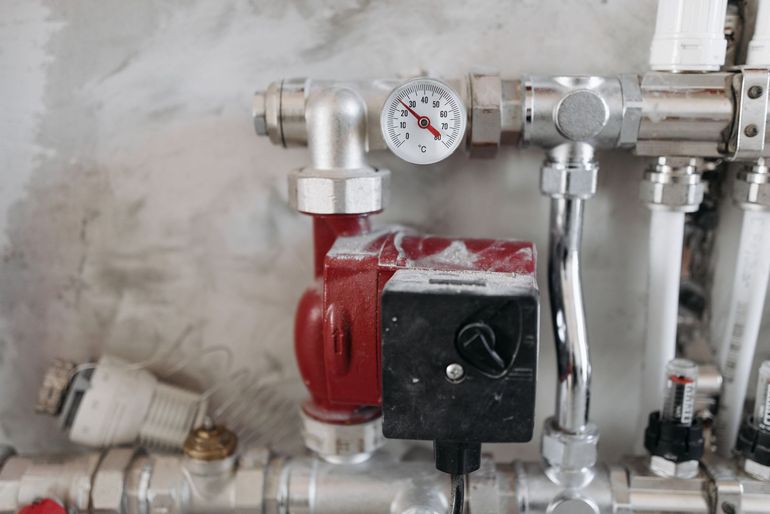

На схеме разводки должны быть стояки, коллекторы, радиаторы и контуры теплого пола с диаметрами труб и арматурой. Отдельно проверьте узлы: обвязку котла с группой безопасности, коллекторный шкаф и подключение радиаторов, включая запорные краны, фильтры и балансировочные вентили.
По вентиляции нужны расчет воздухообмена, схема притока и вытяжки и понятное решение: естественная вентиляция, механическая вытяжка или приточно-вытяжная установка с рекуперацией. Без продуманного притока в спальни и вытяжки из санузлов и кухни появляются духота, конденсат на окнах и плесень.
- расчет теплопотерь и воздухообмена по помещениям
- план разводки отопления и схема котельной
- аксонометрия системы отопления
- места выхода вентканалов на кровлю и узел кухонной вытяжки
- шумоглушители рядом с жилыми комнатами
- спецификация: котел, радиаторы, трубы, насосы, вентустановка и воздуховоды
Водоснабжение и канализация: что проверить в ВК
В разделе ВК смотрите схемы холодного и горячего водоснабжения с привязкой к точкам потребления и схему канализации с диаметрами и уклонами. На схеме должны быть подписаны материал и диаметры труб, а также тип разводки — тройниковая или коллекторная. Без этого монтажник возьмет то, что есть на складе.
Узел ввода — это оборудование в месте входа воды в дом: кран аварийного перекрытия, фильтр грубой очистки, счетчик, обратный клапан, далее фильтры тонкой очистки, редуктор давления при нестабильном напоре и коллектор с отсечными кранами на каждую линию. Проверьте подводки к мойке, душу, унитазу, стиральной машине и линию рециркуляции горячей воды, если она предусмотрена.
Канализация без запаха и засоров
В проекте должны быть диаметры по участкам, уклоны на горизонтальных участках, ревизии и прочистки, а также вентиляция стояка — фановый выход на кровлю или вакуумный клапан. Иначе при сливе будет срывать гидрозатворы и тянуть запах в дом.
Электроснабжение: что проверить в ЭО
Главный чертеж раздела — однолинейная схема: ввод, вводной автомат, деление на группы, автоматы и УЗО или дифзащита на каждой линии. К ней должен прилагаться расчет нагрузок с учетом одновременно работающих бойлера, варочной панели, насоса, теплых полов и кондиционеров. По расчету подбирают сечения кабелей и номиналы автоматов.
Планы розеток и освещения согласуйте до штукатурки: пройдитесь по поэтажному плану и представьте расстановку мебели, удобную сторону выключателей и выводы под технику. Перенос розеток после отделки — это штробы, пыль и доплата. Отдельно проверьте схему заземления и уравнивания потенциалов с типом системы, например TN-C-S или TT, и контуром заземления.
- однолинейная схема щита с автоматами и УЗО
- таблица расчетных нагрузок по группам
- кабельный журнал с сечениями, марками и длинами
- поэтажные планы розеток, освещения и слаботочки
- спецификация щита и схема заземления с главной заземляющей шиной
Что зафиксировать в договоре и как принять проект
В договоре перечислите разделы ОВ, ВК и ЭО и состав каждого: записка, планы, принципиальные схемы и аксонометрия, спецификация. Зафиксируйте сдачу в бумажных альбомах со штампами и подписями плюс PDF, количество бесплатных правок и ответы проектировщика на вопросы подрядчика во время монтажа.
Быстрая проверка перед финальной оплатой
- пояснительная записка с исходными данными по дому есть в каждом разделе
- планы всех этажей соответствуют актуальной архитектуре
- есть аксонометрия или принципиальные схемы по каждому разделу
- спецификации содержат конкретные позиции, а не «трубы по месту»
- нарисованное на схемах совпадает с перечисленным в спецификациях
- листы пронумерованы, есть штампы и подписи исполнителя и ГИПа
Пролистайте комплект как обычный читатель за один вечер и сверьте закупку со спецификацией, а монтаж — со схемой. Если позиции общие, планировка устарела или документа не хватает, верните проект на доработку до оплаты последнего этапа.
