Подключение водяного полотенцесушителя к системе отопления частного дома: схемы и узлы

Подключайте водяной полотенцесушитель к отоплению, только если готовы к холодному прибору летом. Главное условие: он греет лишь пока работает котел, в средней полосе примерно с октября по апрель. Если сушка нужна круглый год, сразу выбирайте электрический прибор, контур ГВС с рециркуляцией или комбинированную модель с ТЭНом.

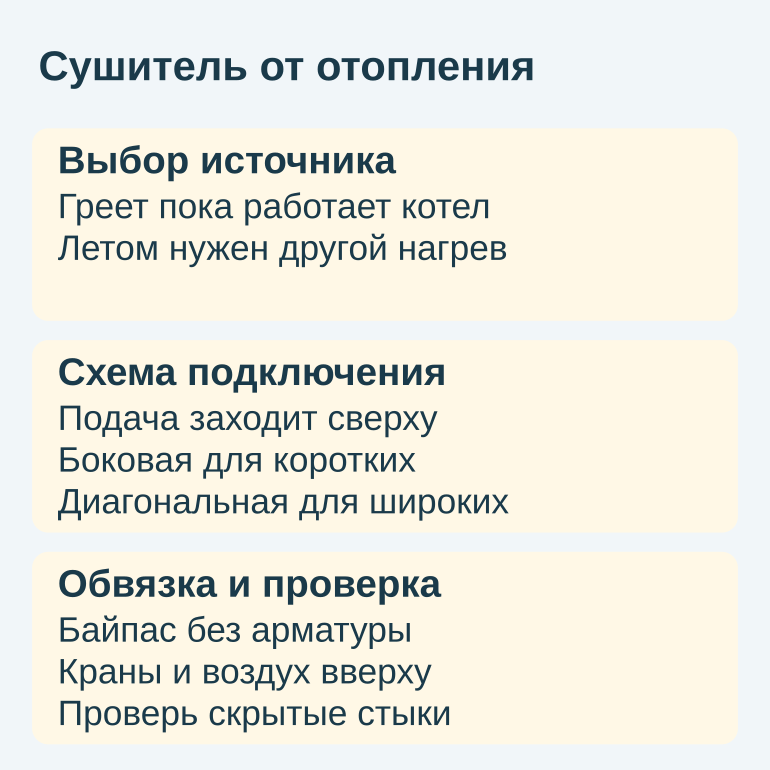

Когда отопление подходит, а когда нужен другой источник

Схема с отоплением оправдана в доме с постоянным проживанием и длинным отопительным сезоном, когда санузел нужно греть и сушить ежедневно. Она переносится спокойно, если летом ванная быстро проветривается и теплая сушка не критична.

Решение принимайте до закрытия трасс в стяжке или штробах. Удобнее всего врезаться, пока разводка открыта: можно проложить короткую ветку без длинных горизонтальных участков, заложить уклон и поставить нужную арматуру.

• отопление — если разводка еще открыта, санузел недалеко от стояка или коллектора, а летняя сушка не критична
• электрический — если прибор должен греть в любой момент независимо от котла
• ГВС с рециркуляцией — если нужна круглогодичная работа от воды, но можно проложить обратку и поставить насос
• комбинированный — если зимой удобнее вода, а летом нужно переключение на электричество

Где разместить прибор и как проложить трубы

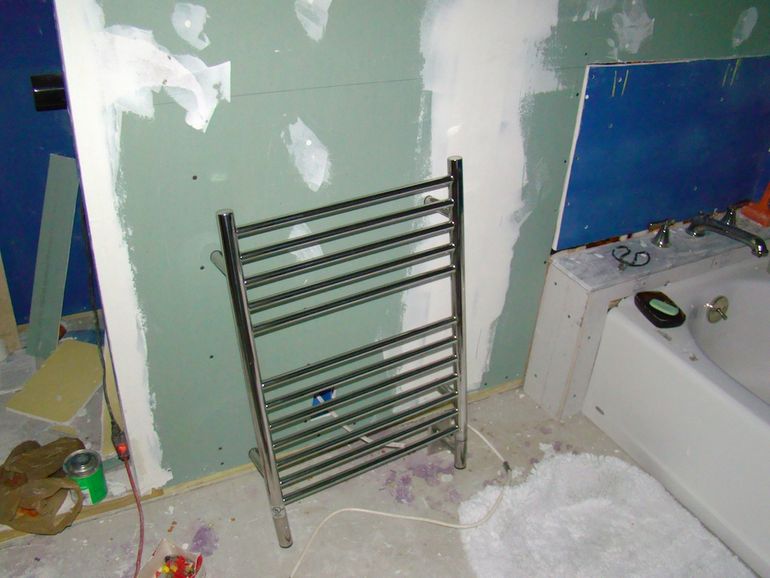

Место примеряйте до плитки, лучше с картонным шаблоном в размер прибора. Проверьте, куда тянется рука, не мешает ли дверца шкафа, остается ли место для полотенец и доступ к кранам без разборки мебели.

Ориентиры по установке: нижняя перекладина П- или М-образной модели — 90–120 см от чистого пола, верхняя — 170–180 см. Отступ от стены закладывайте 35–50 мм, а перед прибором оставляйте не менее 60 см свободного места.

Ставьте прибор на короткой ветке от стояка или коллектора, а не в конце длинной трассы. Ниша за дверью, место над ванной и другие труднодоступные точки неудобны в пользовании и усложняют обслуживание узла.

Для типового прибора достаточно внутреннего диаметра подводок 16–20 мм. В стяжке и штробах используйте цельные отрезки сшитого полиэтилена или металлопластика, на открытых участках у прибора — жесткую обвязку из меди или нержавеющей стали.

Схемы подключения: боковая, диагональная, нижняя

Во всех схемах соблюдайте один порядок: горячая подача заходит сверху, охлажденная вода уходит снизу. При обратной подаче верх прибора быстро завоздушится и останется холодным.

Боковое подключение с подачей и обраткой с одной стороны — простое и компактное решение для коротких «лесенок» шириной примерно до 500 мм. У длинного прибора дальний край при такой схеме может прогреваться хуже.

Диагональное подключение с подачей сверху с одной стороны и обраткой снизу с другой заставляет воду пройти весь объем. Его выбирайте для широких моделей от 600 мм и приборов с большим числом перекладин.

Нижнее подключение с обеими подводками из пола или низа стены выглядит аккуратнее и подходит для скрытой разводки в стяжке. Оно требует прибора, рассчитанного именно на нижнее подключение, и обязательного воздухоотводчика в верхней точке, иначе верх останется холодным.

Обвязка: байпас, краны, воздух

Минимальный рабочий набор — два отсекающих полнопроходных шаровых крана на подаче и обратке, байпас между ними и воздухоотводчик. Добавьте разъемные соединения для демонтажа, например американки, и при необходимости регулирующий вентиль для снижения теплоотдачи.

Байпас сохраняет циркуляцию по ветке, когда прибор перекрыт или снят. На самой перемычке не ставьте запорную арматуру, чтобы случайно не перекрыть весь поток. Диаметр байпаса делайте меньше диаметра подводок, иначе теплоноситель пойдет мимо змеевика.

Воздух собирайте в верхней точке. На самом приборе обычно ставят ручной кран Маевского, который открывают отверткой, а для верхней тупиковой точки ветки добавляют автоматический воздухоотводчик на узле обвязки.

Ошибки и проверка перед отделкой

Холодный прибор летом при подключении к отоплению — не поломка, а особенность схемы. Остальные причины холодного верха или слабого нагрева обычно связаны с монтажом: нет воздухоотводчика, байпас равен подводкам по диаметру, подводки лежат без уклона к стояку или схема не подходит под направление потока.

• нет байпаса — при закрытых кранах останавливается ветка
• байпас одного диаметра с подводками — вода идет мимо прибора
• нет воздухоотводчика в верхней точке — завоздушивание и холодный верх
• нет отсекающих кранов — прибор нельзя снять без слива системы
• длинная тонкая подводка от стояка — падает расход и температура
• подводки без уклона — воздушные пробки в горизонтальных участках
