Подключение смесителей и сантехники: эксцентрики, гибкие подводки и уплотнения
Разбираем каждый узел подключения — от эксцентриков для настенного смесителя до подводок к бачку и технике: какие уплотнения где нужны и как избежать протечек при монтаже.

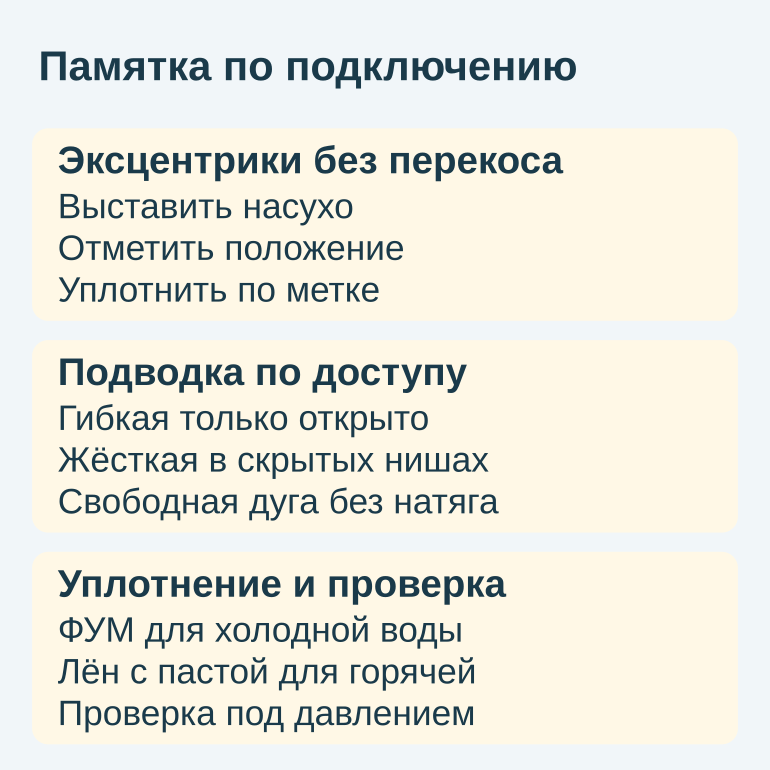

Чтобы смеситель и подводки не потекли, выставьте эксцентрики ровно на 150 мм без перекоса, ставьте гибкую подводку только в открытых доступных узлах, а жёсткую — в скрытых, и подбирайте уплотнитель под условия: ФУМ — для холодной воды и мелких резьб, лён с пастой — для горячей и стали, анаэроб — для металла без масла. Главное условие — любой узел собирайте без натяга, без повторного использования прокладок и с проверкой под давлением 15–20 минут до закрытия отделкой.
Что подключаем и какие резьбы встречаются
Финальных узлов всего несколько — настенный смеситель, смеситель на раковине или кухне, подвод к бачку унитаза, к стиральной и посудомоечной машине. У каждого своя резьба и своё уплотнение, и ошибка в подборе даёт течь независимо от усилия затяжки.
Термины: эксцентрик, американка, оплётка, НР и ВР
Эксцентрик — короткий переходник со смещённой осью, компенсирует несовпадение выводов в стене и стандарта смесителя 150 мм. Американка — разъёмное соединение с накидной гайкой и плоской прокладкой, позволяет снять смеситель без разборки подводки. Оплётка — внешняя оболочка гибкого шланга из нержавеющей проволоки или нейлона, держит давление и защищает резиновую сердцевину.
Наружная резьба (НР, «папа») нарезана снаружи штуцера, внутренняя (ВР, «мама») — внутри гайки или муфты. Без этого различия нельзя правильно подобрать переходник, эксцентрик или подводку.
Где какая резьба встречается
В быту почти всегда встречаются 1/2 дюйма и 3/8 дюйма. На 1/2 — выводы из стены, эксцентрики, угловые краны, подводки к бачку, стиралке и посудомойке. На 3/8 — штуцеры смесителей для раковины и кухни, поэтому подводки к ним делают с переходом 1/2 на 3/8.
Резьба 3/4 встречается на стояках, счётчиках и коллекторах и в финальном подключении почти не используется. Перед покупкой проверьте резьбу на каждом конце — попытка затянуть неподходящую гайку срывает резьбу и гарантирует протечку.
Эксцентрики: как выставить 150 мм без перекоса
Эксцентрик компенсирует отклонение от стандарта 150 мм между осями выводов смесителя. Задача — вывести оба эксцентрика на одинаковый вылет из стены, на одной горизонтали и строго на 150 мм друг от друга. Любой перекос заставит гайки смесителя идти с натягом и даст течь по резьбе через недели.
Сначала всё выставляют насухо без уплотнителя: вкручивают эксцентрики, прикладывают корпус смесителя без прокладок и проверяют, что обе гайки наживляются от руки без усилия. Только после примерки отмечают положение маркером, снимают и собирают окончательно с уплотнением.
Порядок выставления межосевого расстояния
- Измерьте фактическое расстояние между резьбами в стене. Диапазон 145–155 мм эксцентрики компенсируют, при большем расхождении нужны удлинённые модели или переделка вывода.
- Вкрутите эксцентрики насухо и выведите выходные резьбы на 150 мм параллельно полу.
- Примерьте смеситель без прокладок, убедитесь что гайки идут от руки без перекоса.
- Отметьте положение каждого эксцентрика, выкрутите, намотайте уплотнитель и закрутите точно по метке.
Чем уплотнять в стене и чего не делать
Резьба эксцентрика в стене короткая и коническая, уплотнитель работает на пределе. Подходит лён с пастой (например, Unipak) или ФУМ-лента в 6–10 слоёв по ходу резьбы. Анаэробный герметик (например, Loctite 55, Loxeal) требует чистой сухой обезжиренной резьбы. После намотки эксцентрик доводят до метки и назад не сдают ни на градус — иначе уплотнение придётся переделывать.
- Доворот эксцентрика назад для выравнивания срывает уплотнение
- Намотка ФУМ против хода резьбы — лента сползает при закручивании
- Перетяжка газовым ключом — трескается фитинг в стене
- Установка смесителя с перекосом и затяжка через силу
- Использование старых конусных прокладок от прежнего смесителя
- Закрытие отражателями и плиткой до опрессовки под давлением
Гибкая, армированная или жёсткая подводка: что выбрать
Выбор зависит от доступности узла. Всё, что уходит в стену, короб или недоступную нишу, нельзя делать гибким шлангом с резиновой сердцевиной — туда идёт жёсткая трубка или соединение для скрытого монтажа. Гибкая подводка — расходник под ревизию, к ней нужен свободный доступ и плановая замена.
Сравнение типов подводок
| Тип подводки | Где уместна | Срок службы |
|---|---|---|
| Гибкая в алюминиевой оплётке | Открытые узлы под раковиной, бачок, стиральная машина с доступом | 5–7 лет, расходник под ревизию |
| Нержавеющая армированная | Те же открытые узлы, особенно с горячей водой | 8–10 лет при правильной укладке |
| Жёсткая медная или стальная трубка | Скрытые участки за плиткой, стояки, котельная | 15+ лет, ограничено ресурсом прокладок |
Когда какая подводка уместна
Гибкая в оплётке прощает небольшое несовпадение осей и упрощает монтаж смесителей с гибкими выводами, но резиновая сердцевина стареет, а оплётка может корродировать. Нержавеющая армированная живёт дольше и лучше держит горячую воду. Жёсткая трубка с накидными гайками, иногда с американкой, надёжнее всего, но не прощает перекоса — её гнут или подбирают по месту, а не тянут гайкой.
Где нельзя ставить гибкий шланг
Не замуровывайте гибкую подводку в стену, стяжку и за неразборную панель. Через 5–7 лет её придётся менять, и без доступа это закончится вскрытием отделки.
Длина и укладка без заломов
Берите длину с запасом 10–15% от расстояния между точками. Шланг должен лежать свободной дугой без натяга и без резкого изгиба у гайки, радиус изгиба — не меньше пяти диаметров шланга. Натянутый как струна шланг рвёт по обжиму при гидроударе, заломленный — течёт по сердцевине через год-два.
Не соединяйте две гибкие подводки последовательно для набора длины — каждое лишнее соединение повышает риск течи. Выбирайте готовую длину из типового ряда 30, 40, 50, 60, 80, 100 см. При затяжке гайка должна идти ровно без перекоса, а оплётка не должна тереться о стену или соседнюю трубу.
- Запас 10–15%, без натяга и скруток восьмёркой
- Радиус изгиба минимум пять диаметров шланга
- Не соединять два шланга последовательно
- Оплётка не касается стены и труб, чтобы не перетираться
Чем уплотнять резьбу: ФУМ, лён, анаэроб
Три варианта закрывают почти все бытовые задачи, но путаница между ними даёт большую часть течей. Частые причины — мало витков, намотка против хода, докручивание назад-вперёд после затяжки и повторное использование прокладок подводок.
Уплотнители резьбы: где какой работает
| Уплотнитель | Где работает лучше | На что обратить внимание |
|---|---|---|
| ФУМ-лента | Холодная вода, мелкие резьбы 1/2 и 3/8, разборные соединения | Мотать по ходу резьбы 5–8 витков с натягом, не сдавать назад |
| Лён с пастой (Unipak, Multipak) | Горячая вода, стальная резьба, стояки и ответственные узлы | Не применять на тонкой латуни малого диаметра — распирает гайку |
| Анаэробный герметик (Loctite 55, Tangit Uni-Lock) | Металл по металлу, вибрационные соединения | Резьба сухая и обезжиренная, плохо работает с пластиком |
ФУМ, лён или герметик — по условиям
ФУМ хороша на холодной воде и тонких резьбах, где соединение потом нужно разобрать. На горячей воде и крупных резьбах её может выдавить при расширении металла. Лён с пастой держит горячую воду и сталь, анаэроб заполняет зазор и полимеризуется без воздуха, но не любит пластик и масляную поверхность.
- ФУМ — холодная вода, 1/2 и 3/8, разборные узлы
- Лён с пастой — горячая вода, сталь, стояки
- Анаэроб — металл по металлу, вибрация, только на сухую обезжиренную резьбу
- Не смешивайте уплотнители в одном соединении, например ФУМ поверх льна без пасты
Прокладки подводок — одноразовые
Резиновая или паронитовая прокладка в накидной гайке гибкой подводки рассчитана на одну затяжку. После обжатия она принимает форму штуцера, повторная установка даёт сначала редкую каплю, затем постоянную течь. При любой переборке прокладку меняют, а не переворачивают.
Держите дома запас прокладок 1/2 и 3/8 — это закрывает большинство сезонных подтёков. Резьбу накидной гайки подводки не уплотняют ФУМ или льном: герметичность держит именно прокладка, намотка мешает ей сесть ровно. Затягивайте от руки плюс четверть оборота ключом, без добивания.
Проверка перед затяжкой: как не получить течь через неделю
Большинство протечек — не из-за комплектующих, а из-за спешки и нарушенного порядка. Узел, закрытый отделкой без проверки под давлением, почти гарантированно потечёт, когда доступ уже ограничен.
- Перетяжка до упора — рвёт прокладку и деформирует латунь
- Перекос эксцентриков — смеситель висит криво, гайки с натягом
- Повторное использование старых прокладок и конусных шайб
- Намотка ФУМ в обратную сторону
- Гибкий шланг без запаса длины, с изгибом у гайки или спрятанный в стену
- Закрытие узла отделкой до проверки под рабочим давлением
Памятка перед сдачей узла
Перед установкой экрана ванны или закрытием лючка дайте узлу поработать под давлением 15–20 минут с открытым и закрытым краном. Сухая резьба, сухие гайки подводки и сухая площадка под смесителем — признак нормальной сборки.
- Затяжка от руки плюс четверть-половина оборота ключом, без добивания
- Прокладка новая из комплекта, посажена ровно
- Эксцентрики в одной плоскости, смеситель без перекоса
- Гибкий шланг с запасом, плавной дугой, без скруток и натяжения
- Узел сухой через 15–20 минут под рабочим давлением
- Сохранён доступ для обслуживания: лючок, съёмный экран или открытая зона под раковиной
