Пересечения инженерных систем в доме: как развести воду, канализацию, электрику и вентиляцию
Порядок разводки инженерных систем, при котором не нужно ничего переделывать: от канализации до электрики, с конкретными высотами, зазорами и разбором узлов.

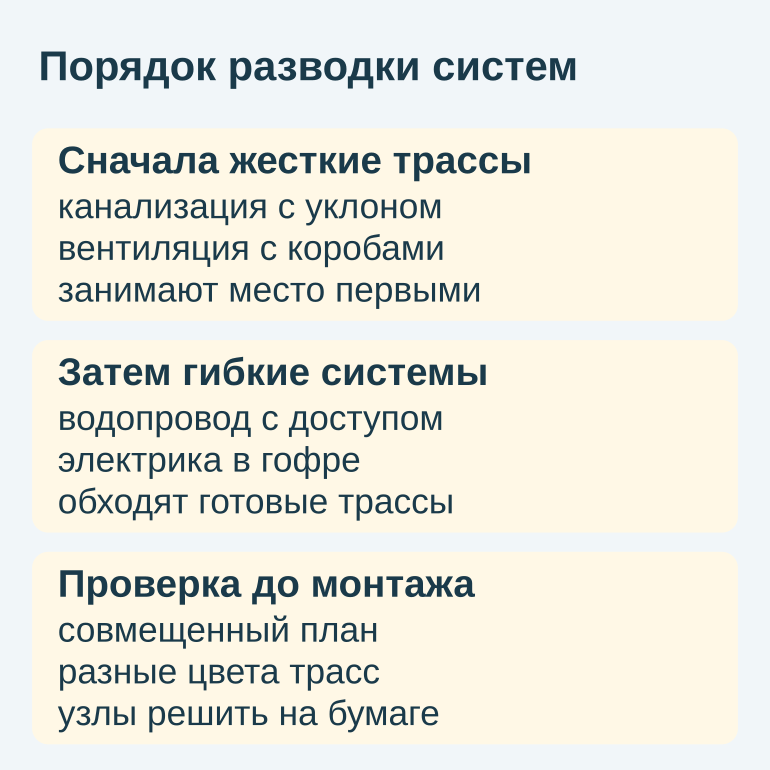

Разводите системы в таком порядке: сначала канализация, затем вентиляция, потом водопровод и последней — электрика. Главное условие — у канализации и вентиляции почти нет свободы маневра из-за уклонов и крупных сечений, поэтому они занимают место первыми.
Что прокладывать первым и почему
Порядок определяет жесткость трассы: чем сложнее гнуть трубу и менять ее геометрию, тем раньше система должна занять свое место. Канализация задает уклоны и точки выпусков, вентиляция — габариты коробов и проходы через перекрытия. Водопровод и электрика гибче и легче обходят готовые трассы.
- Канализация — задает уклоны и точки стояков
- Вентиляция — занимает больше всего места по высоте
- Водопровод — гибче, но требует доступа к узлам
- Электрика — подстраивается под уже проложенные трассы
Канализация идет самотеком, поэтому должна сохранять постоянный уклон по всей длине: ориентировочно 2 см на метр для трубы 110 мм и 3 см на метр для трубы 50 мм. Ее нельзя приподнять или загнуть вверх на балке или чужом коробе, придется менять маршрут целиком.
Вентиляция идет следом, потому что воздуховоды крупные — например, круглые 125–160 мм и прямоугольные около 200×100 мм. Их нельзя пережимать и гнуть под прямым углом без потери тяги, а проходы через стены и перекрытия нужно заранее закладывать гильзами.
Водопровод из сшитого полиэтилена или полипропилена работает под давлением, уклонов не требует и легко огибает препятствия по полу или стенам. Электрика самая податливая: кабель идет в штробе, гофре или коробе, поэтому ее разводят последней, когда видны готовые трубы и свободные коридоры.
На каких высотах и с какими зазорами разводить
Под перекрытием первым размещают воздуховод вентиляции: он самый крупный и привязан к шахтам и решеткам. Сразу под ним идет канализация, которую ведет уклон, ниже или сбоку — водопровод и кабели. Если сначала разложить кабели, воздуховод может не войти в оставшуюся высоту.
- Воздуховоды вентиляции — верхний уровень у перекрытия
- Канализация с уклоном — сразу под вентиляцией
- Водопровод — ниже канализации или сбоку от нее
- Электрические кабели и гофра — самый гибкий слой, идет последним
Для вентиляции держите запас по высоте под потолком, иначе придется заметно опускать потолок по всей комнате или городить обходные короба. Между параллельными трассами воды и электрики держите зазор, не кладите вплотную, на пересечении кабель ведите выше трубы и в защитной гофре.
Безопасность при пересечениях
Электрика и водопровод проходят над канализацией, а не под ней, чтобы при протечке стоки не попали на провод и питьевую воду. Горячую и холодную воду разносите с зазором или изолируйте, иначе холодная труба будет мокнуть от конденсата.
Где системы чаще всего сталкиваются и что делать
Типовые конфликты трасс и решения
Частые узлы и рабочие способы обхода
| Конфликт | Решение |
|---|---|
| Воздуховод упирается в балку, которую нельзя резать | Обойти снизу через подшивной потолок, сместить параллельно балке или разделить на два меньших канала |
| Стояк канализации рядом с электрощитом | Перенести щит в сухую зону, поставить разделительный короб или перегородку |
| Водопровод над воздуховодом | Вести воду сбоку или ниже, оставить доступ к фитингам, в пересечении использовать гильзы |
| Горячая труба и кабель в одной штробе | Развести с зазором, кабель — в защитной гофре |
| Канализация над коробкой или лотком | Сместить коробку в сторону, кабель вести выше трубы в металлорукаве |
Балка перекрытия — самый жесткий конфликт: резать несущую балку под трубу без согласования с конструктором нельзя, особенно в зоне максимальной нагрузки. Обычно приходится заметно терять высоту на обход снизу либо менять трассу параллельно балке.
Соседство канализации и электрики опасно протечками и конденсатом на щите и коробках. Щит планируйте в сухой зоне подальше от стояков, моек и санузлов, а на вынужденных пересечениях кабель защищайте гофрой или металлической гильзой и ведите выше трубы.
Как согласовать чертеж и монтаж без переделок
Сведите все четыре системы на одном плане этажа поверх стен, балок, прогонов и перекрытий, разными цветами. Именно на совмещенной схеме видны пересечение воздуховода с балкой, лежак над проемом или водопровод в одной штробе с кабелем.
- Нанести на план балки, перекрытия и места проходов через них
- Нанести трассы канализации с уклонами и вентиляцию с шахтами
- Добавить стояки и разводку воды, затем кабели и щит
- Решить спорные узлы до закупки материалов
- Монтировать от жестких систем к гибким и проверить узлы до закрытия стен и потолков
На объекте первой заходит канализация с лежаками, стояками и фановым выходом, параллельно или сразу следом — вентиляция с магистралями и гильзами. Затем идут водоснабжение с коллекторами и электрика с щитом и слаботочкой. Менять линию на бумаге ничего не стоит, а вскрывать стяжку, опускать потолки и переносить приборы из-за нарушенного уклона — это демонтаж, мусор, отделка заново и простой бригад.
