Отопление в ванной и санузле частного дома: водяной тёплый пол под плиткой

Тёплый пол в санузле: зачем он именно здесь и что учесть

Санузел — это помещение, где тёплый пол перестаёт быть приятным бонусом и становится частью инженерной задачи. Босая нога на холодной плитке, влажный воздух после душа, сохнущие полотенца и риск конденсата у плинтуса — всё это решается одним контуром в стяжке, если им управляют, а не ставят «для комфорта». На малой площади ошибки видны быстро: либо пол греет, либо вы платите за стяжку, которую придётся вскрывать.

Прежде чем уходить в пирог пола и шаг трубы, владельцу нужно решить два вопроса по существу: пол берёт на себя всё отопление помещения или работает вместе с полотенцесушителем и радиатором, и чем санузел физически отличается от спальни или кухни. От этих ответов зависят утеплитель, шаг укладки, мощность контура и то, как петля будет балансироваться на коллекторе.

Основной или дополняющий источник тепла

Определитесь с ролью пола до того, как заказывать трубу и утеплитель. Если санузел в утеплённом доме с нормальными окнами, тёплого пола чаще всего хватает как единственного источника тепла: при шаге укладки 100–150 мм и температуре подачи 35–40 °C контур закрывает теплопотери комнаты 4–6 м² без радиатора. В этом сценарии полотенцесушитель работает только на сушку белья и подключается отдельно — к ГВС или собственному контуру.

Если дом старый, стена санузла наружная и плохо утеплена, либо помещение совмещённое и крупное, пол становится дополняющим источником. Тогда основную нагрузку держит радиатор или мощный водяной полотенцесушитель, а контур в полу работает на комфорт поверхности плитки. Слабая позиция здесь — закладывать тёплый пол «как получится» и надеяться, что он догреет: либо считаете теплопотери и фиксируете режим, либо потом доустанавливаете радиатор по живой стене.

• Основной источник: утеплённый санузел 4–6 м², подача 35–40 °C, шаг 100–150 мм
• Дополняющий источник: наружная стена, большая площадь, совмещённый санузел
• Полотенцесушитель — отдельная задача, не часть контура тёплого пола

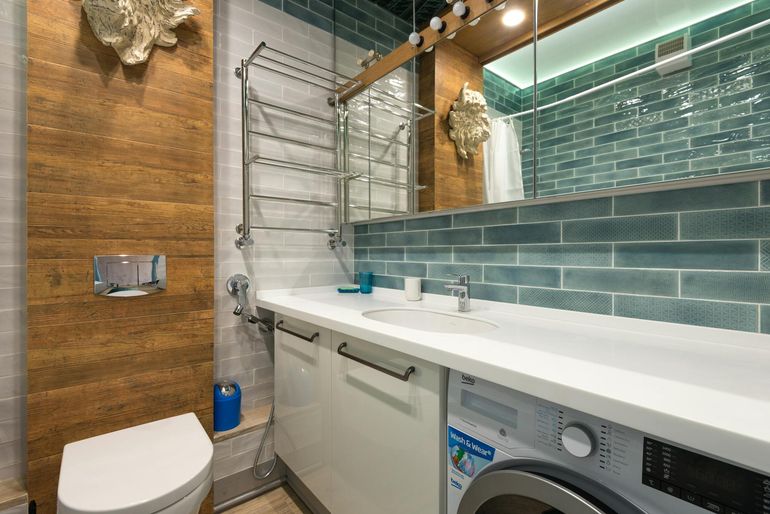

Чем санузел отличается от других комнат

Главное отличие — мокрая зона и плотная застройка пола оборудованием. Под ванной, душевым поддоном, тумбой с раковиной и стиральной машиной трубу класть не нужно: смысла греть нет, а риск повредить контур при монтаже сантехники — есть. Это значит, что полезная площадь обогрева в санузле 4 м² легко сокращается до 2–2,5 м², и шаг укладки в свободной зоне приходится уплотнять, иначе мощности не хватит.

Второе отличие — гидроизоляция и режим температуры. Пол в санузле обязан быть герметичным корытом с заходом на стены, а температура поверхности плитки ограничивается 29–31 °C, чтобы не пересушивать воздух и не трескать затирку. Электрический пол здесь — отдельная история со своими матами и терморегуляторами, и сравнивать его с водяным имеет смысл только в одном ключе: водяной выгоден, когда в доме уже есть котёл и коллекторный узел, к которому петлю санузла можно подключить штатно.

• Под ванной, поддоном, тумбой и стиралкой трубу не укладывают
• Полезная площадь обогрева в санузле 4 м² — около 2–2,5 м²
• Температура поверхности плитки — не выше 29–31 °C
• Гидроизоляция с заходом на стены обязательна по всей мокрой зоне

Пирог пола под плиткой: слой за слоем

Пирог тёплого пола в санузле — это не набор слоёв, а инженерная конструкция, где каждый миллиметр имеет владельца и назначение. Если подрядчик сэкономил на утеплителе или положил трубу прямо на черновую стяжку без креплений, греть вы будете перекрытие, а не плитку под ногами.

Считайте общую высоту пирога заранее: от чернового основания до верха плитки в санузле обычно набегает 90–120 мм. Эту цифру нужно зафиксировать до начала работ, иначе дверной проём, порог и стык с коридором придётся переделывать по факту.

От основания до утеплителя

Чёрный пол должен быть ровным, сухим и прочным: перепад больше 5 мм на двух метрах — это уже брак, который потом вылезет трещинами в стяжке и отслоением плитки. Если основание пыльное или с остатками старой стяжки, требуйте обеспыливание и грунтовку, например Ceresit CT 17 или аналог, иначе сцепление последующих слоёв вы не проконтролируете.

Утеплитель в санузле — обязателен даже над тёплым подвалом или вторым этажом: он отсекает тепло вниз и направляет его в плитку. Берите экструдированный пенополистирол плотностью не ниже 35 кг/м³ (например, XPS Технониколь Carbon, Пеноплэкс Комфорт) толщиной 30–50 мм над отапливаемым помещением и 80–100 мм над холодным основанием или грунтом.

• Перепад основания — не более 5 мм на 2 м
• Грунтовка под гидроизоляцию обязательна
• XPS плотностью от 35 кг/м³
• 30–50 мм над тёплым помещением
• 80–100 мм над холодным основанием

От трубы до плитки

Трубу укладывают на арматурную сетку 100×100 мм или в маты с бобышками (например, Rehau Varionova, Uponor Nubos) и фиксируют пластиковыми клипсами или хомутами с шагом 30–40 см. Для санузла берут сшитый полиэтилен PE-Xa или PE-RT диаметром 16 мм — этого достаточно для коротких петель и нормальной гидравлики на коллекторе.

Стяжка над трубой — минимум 45 мм от верха трубы до низа плиточного клея, иначе пол будет греть пятнами и трескаться над контуром. По периметру обязательна демпферная лента 8–10 мм, плиточный клей берут с маркировкой для тёплых полов (например, Litokol Litoflex K80, Ceresit CM 16), а плитку — керамогранит низкого водопоглощения, который не боится циклов нагрева.

• Труба PE-Xa или PE-RT 16 мм
• Шаг крепления клипсами 30–40 см
• Стяжка над трубой — от 45 мм
• Демпферная лента по периметру 8–10 мм
• Клей с маркировкой для тёплого пола
• Керамогранит с низким водопоглощением

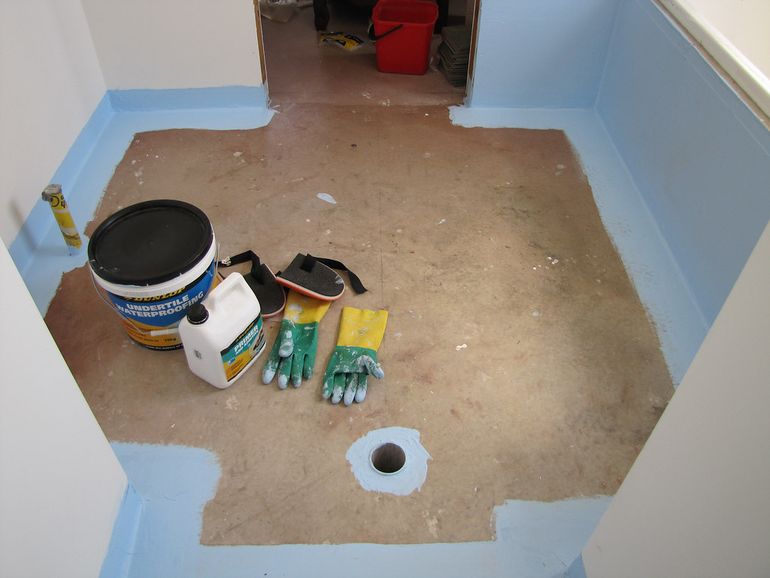

Гидроизоляция в мокрой зоне: как защитить пол и стяжку

Гидроизоляция в санузле — это не слой для галочки, а замкнутый контур, который должен полностью отсечь стяжку с трубой тёплого пола от воды сверху. Задача владельца здесь простая: либо вы фиксируете границы этого контура до начала работ, либо потом разбираете плитку и сушите перекрытие. Слабая позиция по гидроизоляции на этом этапе обходится дороже всего ремонта санузла.

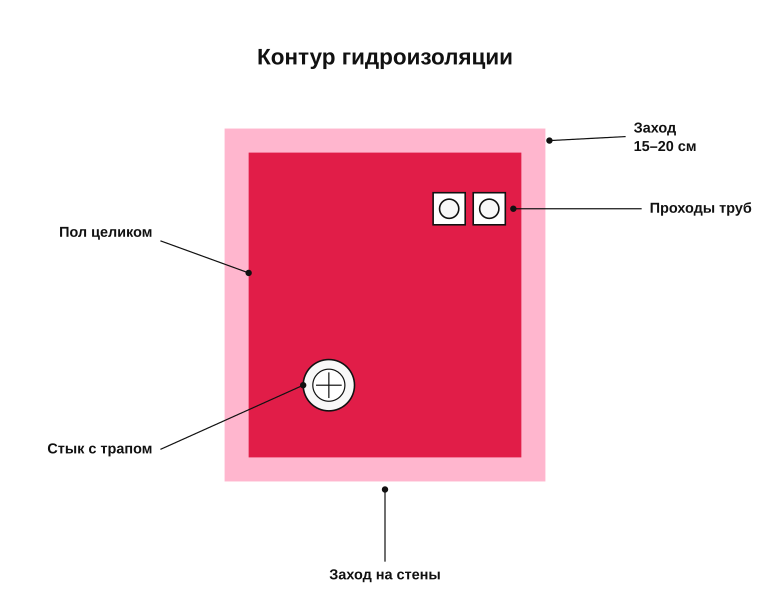

Контур закрывает всю площадь пола, заходит на стены минимум на 15–20 см, в зоне душа и ванны — выше уровня лейки, и аккуратно стыкуется с трапом и проходами труб. Под мокрой зоной нет понятия «здесь не зальёт»: протечка стиральной машины, сорванный шланг смесителя или забитый трап топят пол одинаково. Поэтому контур делается сплошным, без разрывов на стыках стен и пола.

Обмазочная и рулонная гидроизоляция

Обмазочная гидроизоляция — это эластичные цементно-полимерные или полиуретановые составы, например Ceresit CR 166, Mapei Mapelastic, Knauf Flachendicht. Наносится в два слоя валиком или кистью, на углы и стыки укладывается армирующая лента. Для типового санузла 4–6 м² это рабочий вариант: контролируемый расход, понятная технология, отсутствие швов на плоскости.

Рулонная гидроизоляция — самоклеящиеся битумно-полимерные или полимерные мембраны, например Tytan Professional, Sika, Технониколь. Её сильная сторона — гарантированная толщина и работа на больших площадях, слабая — швы и сложные примыкания, которые в маленьком санузле превращаются в ленту узлов. В мокрой зоне частного дома обмазочные системы чаще выигрывают именно из-за геометрии помещения.

• Обмазочная: проще на малой площади, бесшовная по плоскости
• Обмазочная: требует двух слоёв и армирующей ленты на углах
• Рулонная: предсказуемая толщина, но швы на каждом примыкании
• Рулонная: оправдана на больших площадях и сложных основаниях

Узлы: стены, трап, проходы труб

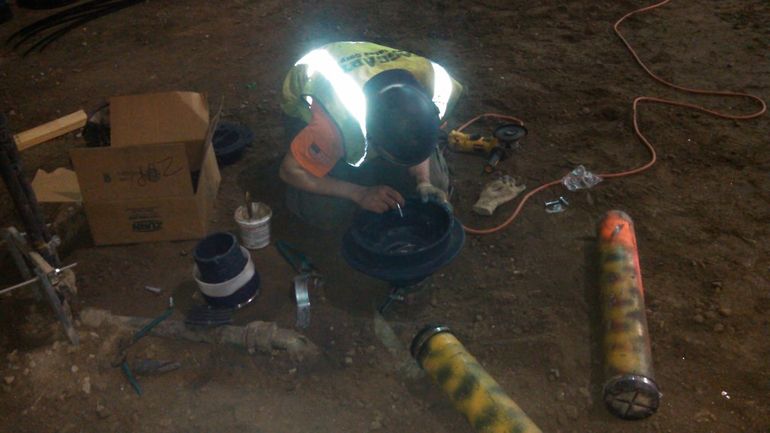

Главные точки отказа — не плоскость пола, а узлы. На стыке пола и стены проклеивается эластичная гидроизоляционная лента, например Ceresit CL 152 или Mapeband, и только потом наносится второй слой обмазки. Вокруг трапа ставится манжета из комплекта производителя или вырезается из той же ленты, плотно прижимается фланцем к плите перекрытия. На проходах труб водоснабжения и канализации используются готовые манжеты под диаметр — без них герметичность держится ровно до первой усадки стяжки.

Отдельный пункт — порядок работ с тёплым полом. Базовая гидроизоляция идёт под стяжкой с трубой, а не над ней: труба греет стяжку, стяжка лежит на гидроизоляции, гидроизоляция отсекает воду от перекрытия. В мокрых зонах (душ, зона у ванны) поверх готовой стяжки имеет смысл сделать второй обмазочный слой под плиточный клей с заходом на стены — это страховка от затекания воды в швы плитки. Принимать узлы нужно до заливки: после стяжки исправить ошибку можно только демонтажом.

• Угол стена–пол: проклейка эластичной лентой по периметру

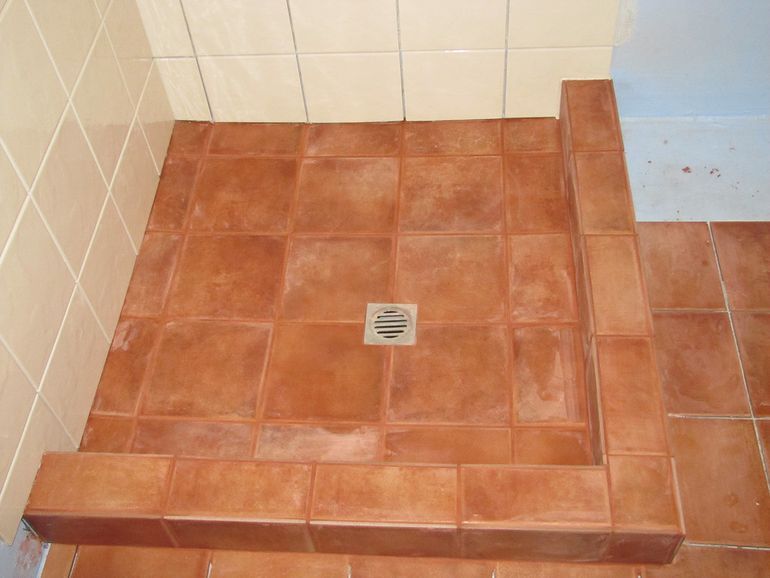

• Трап: фирменная манжета, плотно прижатая к основанию

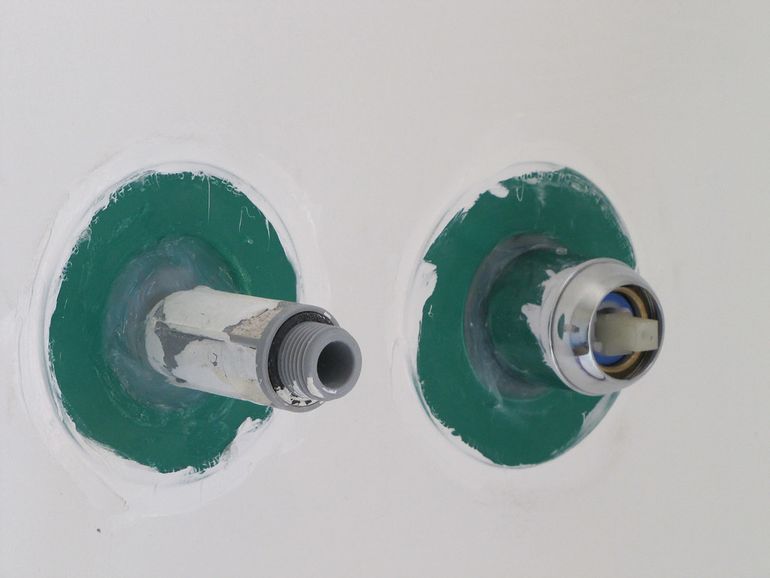

• Проходы труб: резиновые манжеты под диаметр трубы
• Заход на стены: 15–20 см по периметру, в душевой — выше лейки
• Приёмка узлов фиксируется фото до заливки стяжки

Шаг укладки трубы и зоны под сантехникой

Шаг укладки и схема контура — это не вкусовое решение, а инженерный расчёт под конкретный санузел. От него зависит, будет ли пол греть равномерно или вы получите тёплые дорожки рядом с холодной плиткой у наружной стены.

Для санузла 4–6 м² работает связка: труба 16 мм, одна петля длиной 60–80 м, шаг 100 мм у наружной стены и под зоной выхода из душа, 150 мм в основной зоне. Схема укладки — улитка: она даёт равномерную температуру плитки, тогда как змейка оставляет заметный градиент между подачей и обраткой.

Шаг, длина петли и схема укладки

Зафиксируйте три параметра до начала работ: диаметр трубы (для санузла обычно 16 мм, например PEX-a или PE-RT), длину петли и шаг. Длина одной петли — до 80 метров, иначе растёт гидравлическое сопротивление и насос коллектора не продавит контур на нужном расходе. Если санузел совмещённый и площадь приближается к 8–10 м², делите на две петли, а не растягивайте одну.

Шаг укладки задаёт мощность съёма тепла с квадратного метра. У наружных стен и под зоной, где вы встаёте мокрыми ногами после душа, ставьте 100 мм — это краевая зона. В основной части — 150 мм, чаще нет смысла. Схема укладки — улитка от периметра к центру: подача и обратка идут параллельно, плитка прогревается ровно, без холодных полос.

• Диаметр трубы: 16 мм для санузла
• Длина одной петли: 60–80 м
• Шаг у наружных стен и в краевой зоне: 100 мм
• Шаг в основной зоне: 150 мм
• Схема укладки: улитка, не змейка

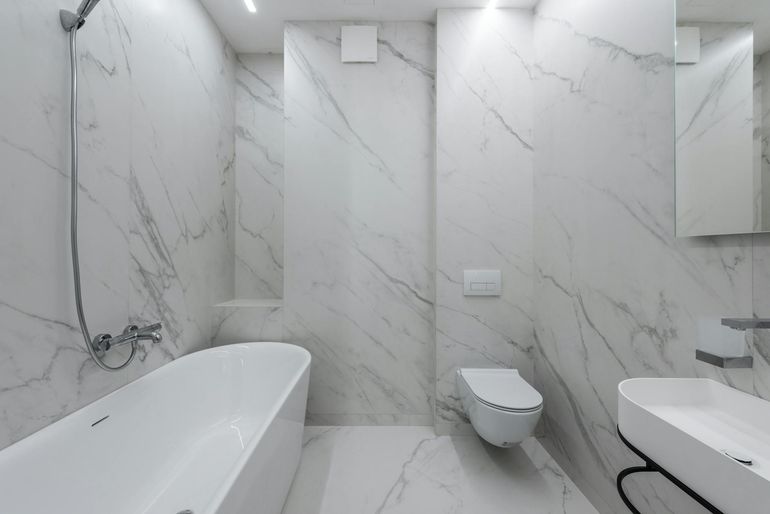

Где трубу не кладут

Под ванной на ножках, душевым поддоном, стиральной машиной и стационарной мебелью (например, тумбой под раковину или пеналом) трубу не ведут. Причина простая: полезного нагрева воздуха там нет, тепло уходит в корпус техники и под чашу, а сама петля в закрытой зоне работает в худшем режиме съёма. Отдельный аргумент — обслуживание: при замене стиральной машины или ремонте сифона под ванной любое сверление или дюбель в полу превращается в риск пробить трубу.

План расстановки сантехники и мебели должен быть утверждён до раскладки трубы — это решение владельца, не плиточника и не сантехника. Если расстановка ещё плавает, фиксируйте её на бумаге и подписывайте: переезд тумбы на 30 см после заливки стяжки превращает рабочую петлю в скрытый дефект, который вы не переделаете без вскрытия пола.

• Под ванной и душевым поддоном
• Под стиральной и сушильной машиной
• Под стационарной тумбой и пеналом
• Под инсталляцией подвесного унитаза
• Ближе 100–150 мм к стенам и трапу

Подключение к коллектору и регулирование температуры

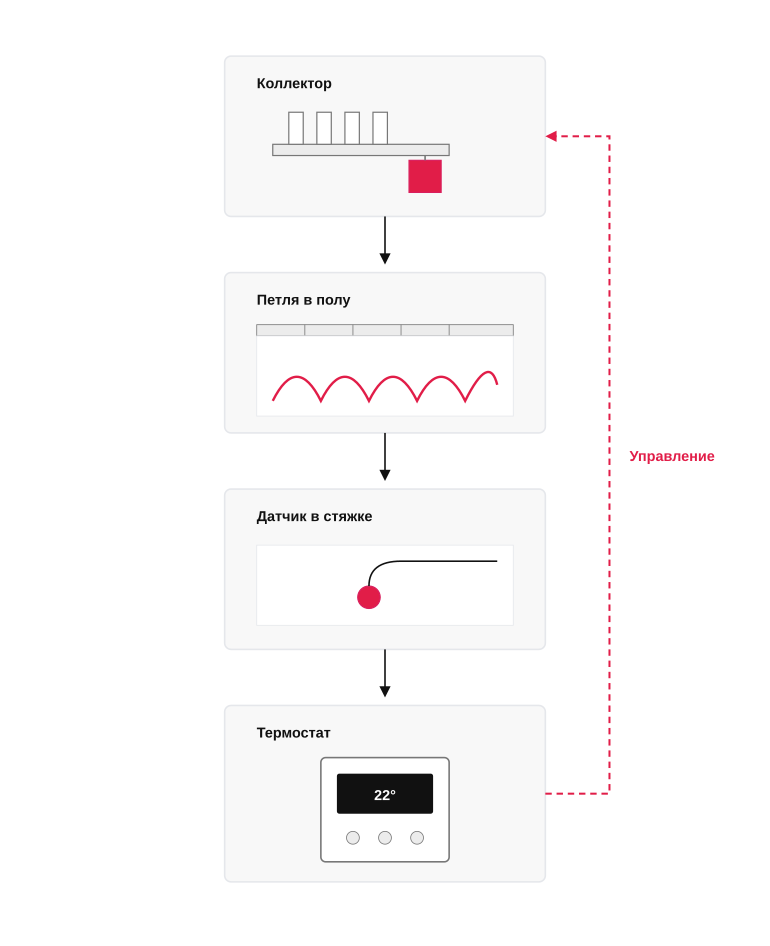

Петля санузла — это отдельный контур на общем коллекторе тёплого пола, и относиться к нему нужно как к самостоятельному элементу системы, а не как к довеску. У этой петли своя длина, своё гидравлическое сопротивление и свои требования по температуре поверхности, поэтому балансировка и регулирование решаются на двух уровнях: на коллекторе расходомером и сервоприводом, в помещении — термостатом с датчиком в стяжке.

Решение по регулированию должно иметь владельца ещё до закупки оборудования: либо вы фиксируете в проекте конкретный термостат, датчик и ограничение температуры пола, либо потом получаете перегретую плитку, треснувший шов у трапа и спор с подрядчиком о том, кто это согласовывал. Слабая позиция здесь обходится в переделку стяжки.

Петля санузла на коллекторе

Петля санузла заводится на коллектор двумя концами: подача идёт через гребёнку с расходомером, обратка — через гребёнку с сервоприводом и отсечным вентилем. Расходомер нужен, чтобы выставить расчётный расход теплоносителя именно по этому контуру, а не по самому длинному соседнему. В типовом санузле 4–6 м² длина петли обычно укладывается в 40–60 м трубы 16 мм, и расход по ней заметно меньше, чем у петли гостиной, поэтому без балансировки санузел или недогревается, или работает в ущерб другим помещениям.

Сервопривод на обратке связан с комнатным термостатом и закрывает контур, когда пол прогрелся. Здесь важно зафиксировать в проекте три вещи: модель коллектора, тип сервопривода (нормально закрытый или нормально открытый) и подключение к термостату через нужное реле. Если этого нет на бумаге, монтажник соберёт «как привык», а вы получите контур, который либо стоит закрытым, либо не отключается совсем.

• Подача через расходомер с выставленным расходом по петле
• Обратка через сервопривод, связанный с термостатом санузла
• Отсечные вентили на подаче и обратке для обслуживания без слива системы
• Промаркированный паспорт коллектора с номером контура санузла

Термостат и датчик в полу

Управлять петлёй санузла только по воздуху нельзя: плитка нагревается быстрее воздуха и легко уходит за комфортные 27–29 °C, особенно под полотенцем или ковриком. Поэтому термостат ставится с выносным датчиком температуры пола, который закладывается в гофру в стяжке между витками трубы, ближе к центру помещения и подальше от трапа и стояков. Гофра должна выходить к термостату единым отрезком, без муфт, чтобы датчик можно было заменить без вскрытия плитки.

В настройках термостата фиксируется верхний предел температуры пола — обычно 29–31 °C для жилой зоны санузла и до 33 °C у наружной стены, если она есть. Этот предел и есть защита плитки и затирки от перегрева и трещин. Решение по уставкам должно быть записано в акте пусконаладки вместе с фактическим расходом по расходомеру — иначе через сезон никто не вспомнит, какие значения считались нормой.

• Термостат с поддержкой выносного датчика пола, например Danfoss, Devi, Salus
• Гофра 16 мм с датчиком, заложенная в стяжку между витками трубы
• Ограничение температуры поверхности плитки в пределах 29–31 °C
• Фиксация уставок и расхода в акте пусконаладки

Типичные ошибки и памятка перед заливкой стяжки

Заливка стяжки — это точка невозврата. После неё любые ошибки в трассе трубы, гидроизоляции или опрессовке превращаются в дорогостоящий демонтаж плитки и стяжки. Поэтому до того, как миксер поедет на объект, у заказчика должен быть короткий список проверок, по которому он лично проходит вместе с прорабом.

Дальше — типичные ошибки, которые встречаются в санузлах чаще всего, и финальная памятка-чеклист перед заливкой. Если хотя бы один пункт не закрыт, стяжку откладывают: переделать петлю под плиткой будет в разы дороже, чем подождать день и устранить замечание.

Частые ошибки монтажа

Большинство проблем тёплого пола в санузле — это не брак трубы и не плохой коллектор, а решения, которые принимались без плана расстановки сантехники и мебели. Труба уходит под ванну на ножках, под душевой поддон на постаменте или под тумбу с раковиной — и часть мощности контура греет днище мебели, а не воздух в помещении. Отдельный класс ошибок — повреждение гидроизоляции уже после монтажа: плиточник прихватывает дюбелем порог или гипсокартонщик пробивает обмазку при креплении экрана.

Вторая группа ошибок касается самой стяжки и опрессовки. Без демпферной ленты по периметру стяжка при нагреве упрётся в стены и пойдёт трещинами по швам плитки. Слишком тонкий слой над трубой — меньше 30–35 мм — даёт полосатый нагрев и риск трещин ровно над петлями. Заливка без опрессовки контура рабочим давлением — это лотерея: микротечь в фитинге обнаружится через месяц, когда плитка уже уложена.

• Трасса трубы заходит под будущую ванну, душевой поддон или тумбу
• Нет демпферной ленты по периметру стяжки
• Толщина стяжки над трубой меньше 30–35 мм
• Гидроизоляция повреждена при монтаже плинтуса, экрана или порога
• Контур не опрессован перед заливкой или опрессован воздухом вместо воды
• Нет фотофиксации трассы — позже невозможно сверлить пол без риска
• Петля санузла подключена к коллектору без расходомера и не балансируется

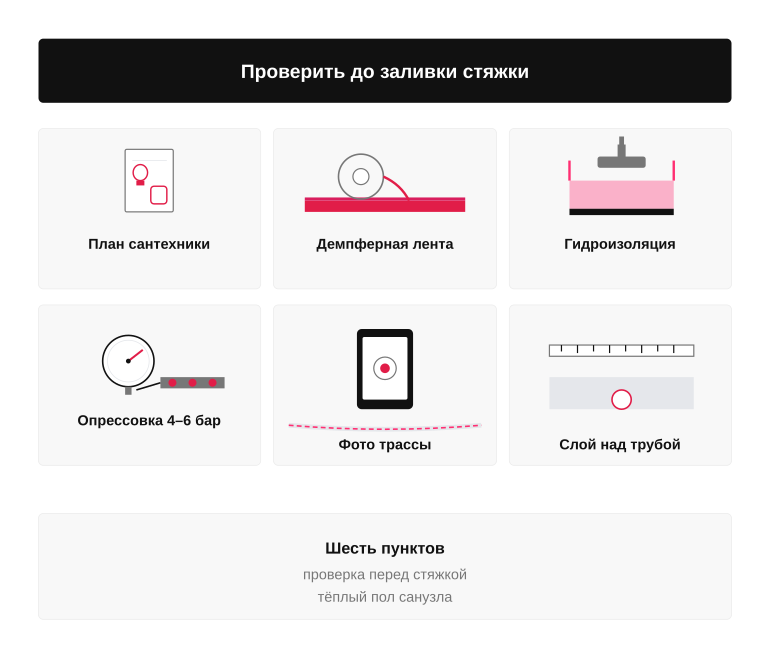

Что проверить до стяжки

Перед заливкой заказчик проходит по объекту с планом расстановки сантехники в руках и сверяет реальную трассу трубы с разметкой на полу. Гидроизоляция должна быть сплошной, с заходом на стены не ниже 200 мм и проклейкой углов лентой, например Mapeband или аналог в системе Ceresit CL 51. Контур стоит под давлением 4–6 бар не менее суток, манометр на коллекторе — на месте, давление не падает. Только после этого даётся отмашка на стяжку.

Отдельно фиксируется толщина будущей стяжки: маяки выставлены так, чтобы над трубой осталось не меньше 30–35 мм, демпферная лента закреплена по всему периметру и вокруг стояков. И последнее — фотофиксация. Снимки трассы с привязкой к стенам и порогу должны остаться у заказчика: без них любое будущее сверление пола под полотенцесушитель или экран ванны превращается в риск пробить трубу.

• План мебели и сантехники сверен с фактической трассой трубы
• Гидроизоляция сплошная, с заходом на стены 200 мм и проклейкой углов
• Контур опрессован водой 4–6 бар, давление держится не менее суток
• Демпферная лента закреплена по периметру и вокруг стояков
• Маяки выставлены с запасом стяжки над трубой 30–35 мм
• Сделаны фотографии трассы с привязкой к стенам для будущих работ
