Нулевой цикл строительства: что входит и почему от него зависит всё остальное

Нулевой цикл — это все работы до уровня чистого пола первого этажа (отметки 0.000): разбивка осей, земляные работы, фундамент, гидроизоляция, ввод гильз под коммуникации и обратная засыпка. Главное условие — точность и последовательность: почти каждое решение здесь необратимо, и исправлять его после заливки бетона или засыпки пазух дорого или невозможно.

Что входит в нулевой цикл и где его границы

Нулевой цикл начинается с выноса осей дома на участок и заканчивается, когда фундамент готов, гидроизолирован, под него заведены подземные коммуникации, а пазухи засыпаны до проектной отметки. Все, что выше отметки 0.000 — стены, перекрытия, кровля — уже надземная часть.

Сложность этапа в том, что ошибки закрываются бетоном и грунтом. Смещение осей, забытая гильза под канализацию или поврежденная при засыпке гидроизоляция проявятся только через сезоны — сыростью в подвале, трещинами или предписанием из-за нарушения отступов.

• геодезическая разбивка осей и установка обноски
• снятие плодородного слоя и выемка грунта
• устройство подушки, опалубки и армирования
• бетонирование и набор прочности
• гидроизоляция и утепление подземной части
• закладка гильз под воду, канализацию, электрику
• обратная засыпка пазух и выход на отметку 0.000

Термины, без которых не прочитать проект

• Оси — условные линии по центрам несущих стен (ось А, ось 1), по ним ведут все измерения.
• Вынос осей в натуру — перенос осей с чертежа на участок колышками и обноской.
• Репер — закрепленная точка с известной высотой, от нее отсчитывают все отметки.
• Отметка 0.000 — уровень чистого пола первого этажа; ниже — со знаком минус, выше — с плюсом.
• Пятно застройки — проекция дома на участок с учетом стен и выступающих частей.

Как привязать дом к участку без смещений

Разбивка осей превращает чертеж в конкретный прямоугольник на земле. От ее точности зависят отступы до границ, положение въезда, водоотвод и отсутствие споров с соседями. Ошибку в полметра не видно до возведения стен, а исправить ее потом почти нельзя.

Разбивку доверяют геодезисту с тахеометром или поверенным нивелиром. Рулетка от забора не подходит: забор часто стоит неровно, а смещение даже на 30–40 см может нарушить нормативный отступ.

Оси, обноски и привязка к границам

Оси ведут по центрам несущих стен, а не по внешнему контуру. Чтобы не потерять их при копке, по углам пятна застройки на расстоянии 1–1,5 метра от будущей траншеи ставят обноски — П-образные конструкции из досок или металла. Между ними натягивают шнуры, которые можно снимать и возвращать без потери точности.

Привязывают дом не к забору, а к документальным границам — межевым знакам или координатам из кадастрового плана. До начала работ сверьте отступы по правилам застройки вашего населенного пункта и сохраните схему разбивки с размерами до межевых знаков.

• зафиксируйте оси на обносках гвоздями или пропилами, а не карандашом
• проверьте диагонали прямоугольника — они должны совпадать с точностью до сантиметра
• замерьте отступы от границ по всем углам фундамента

Отметка 0.000: как выбрать высоту пола

За ноль обычно принимают уровень чистого пола первого этажа. Чтобы он не «уплыл», на участке закрепляют репер — забетонированный столбик или метку на капитальном строении. От репера отсчитывают глубину траншеи, верх фундамента и все высотные отметки.

Высоту нуля выбирают с учетом рельефа, дороги и соседних участков. Если поставить пол слишком низко, к дому будет стекать дождевая и талая вода, отмостка окажется в луже. Обычно пол поднимают на 30–50 см выше планировочной отметки земли — решение согласуйте с проектировщиком до земляных работ.

Земляные работы: как не испортить основание

Задача земляных работ — выйти на проектную отметку с ненарушенным материковым грунтом и сделать ровное уплотненное основание. Перекоп, замачивание дна или плохо уплотненная подушка не видны сразу, но через годы дают неравномерную осадку и трещины.

Снятие плодородного слоя и выемка грунта

Сначала снимают плодородный слой по пятну застройки и чуть шире — обычно 20–40 см грунта с органикой. Оставлять его под фундаментом нельзя: он рыхлый и дает осадку. Снятый грунт складируют отдельно, он пригодится для планировки.

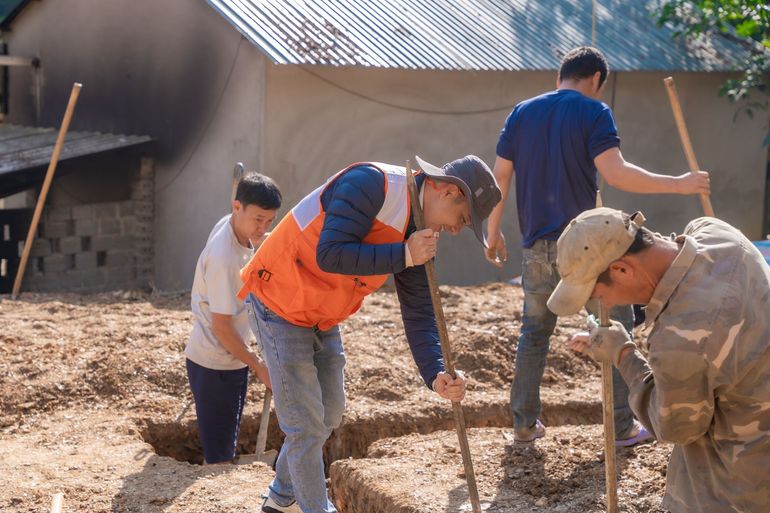

Котлован или траншеи копают строго до проектной отметки. Последние сантиметры дорабатывают вручную лопатами, чтобы не нарушить структуру основания. Подсыпать вынутой землей перекоп нельзя — придется опускать подошву или делать щебеночную подушку с послойной трамбовкой.

• не копайте с запасом и не добирайте глубину обычной землей
• не ведите работы в затяжной дождь и не держите котлован открытым неделями
• не складируйте отвал на краю выемки
• снимайте плодородный слой и под отмосткой, и под крыльцом, а не только под пятном дома

Подушка и подбетонка

Дно выравнивают по нивелиру и делают подушку из песка и щебня фракции 20–40 с послойной трамбовкой виброплитой. Она распределяет нагрузку, отсекает капиллярный подсос и компенсирует неровности. Без трамбовки и контроля толщины фундамент получит неравномерное основание еще до заливки.

Поверх подушки часто делают подбетонку — слой тощего бетона 5–10 см. По нему удобно вязать арматуру и раскатывать гидроизоляцию. После того как подбетонка схватилась и выставлена опалубка с каркасом, менять геометрию, отметки или добавлять гильзы уже практически невозможно.

Фундамент и гидроизоляция: что закладывают один раз

После заливки и засыпки доступа к подошве, наружным стенам и закладным элементам не будет. Поэтому до бетонирования проверяют именно то, что потом нельзя достать. На этом этапе не экономьте на авторском надзоре или независимой приемке армирования.

Что должно оказаться в теле фундамента до заливки

Кроме арматурного каркаса в опалубку заранее закладывают гильзы под воду и канализацию, закладные под кабель и заземление, продухи, анкеры под нижнюю обвязку и выпуски под стены или колонны. Забытую гильзу придется бурить алмазной коронкой с риском задеть арматуру или вести коммуникации в обход.

Армирование сверяют с проектом до заливки: диаметр стержней, шаг, защитный слой бетона, нахлесты и углы. После схватывания бетона увидеть ошибки уже нельзя.

• гильзы под ввод воды и выпуск канализации
• закладные под силовой кабель и заземляющий контур
• продухи и вентиляционные отверстия в цоколе
• анкеры или шпильки под нижнюю обвязку
• арматурные выпуски под будущие стены или колонны

Гидроизоляция до обратной засыпки

Грунтовая влага постоянно поднимается по капиллярам бетона. Защиту делают в двух уровнях: горизонтальную между подошвой и стеной фундамента и вертикальную по наружным стенам, которые окажутся в грунте. Применяют рулонную битумную изоляцию, обмазочные мастики или мембраны — выбор зависит от грунта и проекта.

Точка невозврата — обратная засыпка. После нее проверить и исправить пропуски можно только откопкой по периметру. До засыпки осмотрите углы, примыкания, стыки рулонов и места ввода коммуникаций, защитите изоляцию профилированной мембраной.

• горизонтальная гидроизоляция между подошвой и стеной
• вертикальная гидроизоляция наружных стен
• защита изоляции от повреждений при засыпке
• дренаж по периметру при высоких грунтовых водах
• тщательная обработка углов и вводов коммуникаций

Коммуникации и обратная засыпка — последние точки невозврата

Все, что проходит сквозь фундамент или вплотную к нему, ставят до бетонирования и до засыпки пазух. Пробивать готовую ленту или докапываться до подошвы через год — аварийная работа.

Гильзы и закладные под сети

Гильза — отрезок трубы большего диаметра из ПНД, асбоцемента или стали, замурованный в фундамент. Через нее протягивают рабочую трубу или кабель, чтобы коммуникация не была зажата при подвижках грунта и могла заменяться без вскрытия бетона.

До бетонирования сверьте проект инженерных сетей с разметкой опалубки и закрепите вводы на нужных отметках. Лучше потратить день на сверку, чем потом штробить монолит.

• гильза под холодную воду от скважины или центрального ввода
• гильза под выпуск канализации к септику или коллектору
• закладная под силовой кабель электроввода
• гильза под газовый ввод, если он предусмотрен
• резервная пустая гильза под интернет или слаботочку

Как правильно засыпать пазухи

Пазухи — пространство между стенкой фундамента и стенкой котлована. Засыпают их только после набора бетоном прочности и после того, как гидроизоляция высохла и защищена, уложен утеплитель и дренаж, если он нужен. Торопиться и сваливать грунт самосвалом сверху нельзя — можно повредить изоляцию и нагрузить свежие стены.

Засыпают послойно по 20–30 см с трамбовкой виброплитой, особенно под будущей отмосткой. Используют непучинистый материал — песок средней крупности, песчано-гравийную смесь или вынутый грунт без глинистых линз и мусора. Жирную глину и переувлажненный грунт вплотную к стене не применяют.

• дайте бетону набрать прочность и не нагружайте свежие стены
• убедитесь, что гидроизоляция цела и защищена
• уберите из пазух мусор, обрезки арматуры и остатки опалубки
• засыпайте слоями 20–30 см с трамбовкой, а не одной кучей
• сразу заложите уклон от дома под будущую отмостку

Что проверить до начала надземной части

Нулевой цикл закрывается не заливкой, а проверкой геометрии, отметок и фиксацией скрытых работ. Пройдитесь по площадке с рулеткой, нивелиром и телефоном для фото, пока пазухи не засыпаны и перекрытие не смонтировано.

Геометрия и отметки

Замерьте длины наружных сторон и обе диагонали — у прямоугольника они совпадают с точностью до сантиметра-двух. Сверьте расстояния от углов фундамента до границ участка и отметку верха фундамента в нескольких точках.

Проверьте, что перепад по верхней плоскости фундамента в пределах допуска проекта, а разница между отметкой 0.000 и планировочной землей не создаст подтопления цоколя и крыльца.

• длины наружных сторон фундамента
• диагонали прямоугольных частей
• отступы от границ участка по углам
• отметка верха фундамента в нескольких точках
• соотношение отметки 0.000 и уровня земли вокруг дома

Скрытые работы и документы

Скрытые работы — армирование, гидроизоляция, утеплитель под плитой, гильзы, дренаж и подушка. Каждое звено сфотографируйте до закрытия бетоном или грунтом: общий план, крупный план и кадр с рулеткой для масштаба. Заведите для этого отдельную папку.

Соберите бумажную часть: акты скрытых работ с подписями, исполнительную схему с фактическими размерами, паспорта на бетон, арматуру и гидроизоляцию. Документы понадобятся при споре с подрядчиком, продаже дома и подключении сетей.

• фото армирования до заливки: шаг, диаметр, защитный слой
• фото гидроизоляции по всей площади и на стыках
• фото гильз и закладных под воду, канализацию, электрику
• акты скрытых работ с подписями
• исполнительная схема фундамента с фактическими размерами
• паспорта на бетон, арматуру, гидроизоляцию
