Насосная станция и гидроаккумулятор в частном доме: подбор и установка

Выбирайте схему по глубине зеркала воды и ставьте станцию в тепле как можно ближе к источнику. Если зеркало глубже 8–9 м, поверхностная станция воду не поднимет — нужна погружная схема с отдельным баком и реле в доме, если мельче — подбирайте поверхностную станцию по пиковому расходу, рабочему давлению и объёму бака, сразу заложив виброразвязку, утепление и защиту от сухого хода.

Как работает станция и зачем нужен гидроаккумулятор

Насосная станция поддерживает постоянное давление в трубах, чтобы при открытии крана вода шла сразу с привычным напором. Реле давления включает насос при падении до нижнего порога и выключает при достижении верхнего, а гидроаккумулятор держит систему под давлением между включениями.

Цикл простой: открыли кран — давление упало и реле запустило насос. Насос подаёт воду к точкам разбора и одновременно закачивает её в бак, затем при верхнем пороге отключается, а запас из бака расходуется до следующего падения давления.

Из чего состоит станция

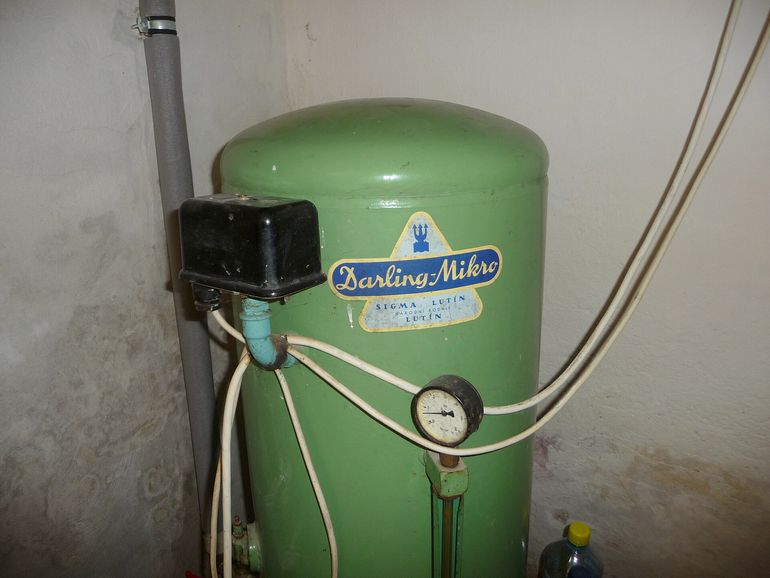

Готовая поверхностная станция включает насос, мембранный гидроаккумулятор, реле давления, манометр и пятивыводной штуцер, связывающий узлы в один контур. На всасывающей линии обязательны обратный клапан и сетчатый фильтр грубой очистки.

Для источников глубже 8–9 м поверхностный насос не подходит. Тогда ставят погружной насос, а гидроаккумулятор, реле и манометр выносят в дом, логика работы при этом сохраняется.

• насос — поверхностный или погружной
• гидроаккумулятор с мембраной
• реле давления и манометр
• пятивыводной штуцер и обратный клапан
• сетчатый фильтр грубой очистки

Что делает гидроаккумулятор

Внутри стального бака находится резиновая мембрана, делящая объём на водяную камеру и воздушную с заводской накачкой. Насос растягивает мембрану и сжимает воздух, а при открытии крана воздух выдавливает воду в трубы без включения насоса.

Без бака насос включался бы при каждом коротком разборе, что ускоряет износ. Бак сглаживает гидроудары, сокращает число пусков и даёт небольшой запас под давлением — обычно около трети номинала, то есть несколько литров на один-два кратких разбора без электричества.

• сглаживает скачки давления и гидроудары
• сокращает число включений насоса
• держит короткий запас воды без электричества
• стабилизирует напор при одновременной работе нескольких кранов

Как подобрать производительность, давление и объём бака

Подбор — это баланс трёх параметров: пиковый расход, рабочее давление и объём бака. Если один из них занижен, станция будет часто щёлкать или давать вялую струю при одновременном разборе.

Ориентируйтесь на рабочее давление по паспорту насоса и режим без слишком частых включений. К пиковому расходу добавьте потери на высоту подъёма и длину трассы, а объём бака выбирайте под сценарий проживания и сверяйте с паспортом насоса и фактическим дебитом источника.

Как посчитать пиковый расход

Складывать расходы всех точек не нужно — считайте реалистичный пик из двух-трёх одновременно работающих приборов. Типовые расходы уточняйте по паспортам смесителей и техники, а не по усреднённым таблицам.

Полученный пик сверьте со сценарием проживания и добавьте запас на длину и высоту трассы. Объём бака берите пропорционально нагрузке, чтобы длинные циклы полива не вызывали постоянных включений.

Учитываем глубину и трассу

Поверхностная станция ограничена атмосферным всасыванием — обычно не более 7–8 м по вертикали, паспортные цифры этот предел не отменяют. Если зеркало ниже, переходите на погружной насос.

К вертикали добавьте подъём до дальней точки и потери на горизонтали: горизонтальный участок добавляет эквивалент вертикали, плюс потери на поворотах и фитингах. Выбирайте станцию по рабочей точке на графике, где она реально выдаёт нужные литры при нужном давлении, а не по максимальному напору.

Где ставить станцию: требования к месту

Место выбирают по трём критериям: круглогодичная плюсовая температура, короткая всасывающая линия и допустимый уровень шума в жилых комнатах. Чем ближе поверхностный насос к скважине или колодцу, тем стабильнее работа.

Что проверить до монтажа

Посчитайте реальное расстояние от зеркала воды до оси насоса по вертикали и горизонтали. Проверьте, проходит ли оборудование в дверь и останется ли вокруг свободное место для замены мембраны и доступа к реле и манометру.

• глубина зеркала воды и длина горизонтального участка до источника
• минимальная температура в помещении зимой
• свободный доступ к мембране, манометру и реле давления
• отдельная линия питания с автоматом, УЗО и заземлением, розетка на стене
• поддон, трап или гидроизоляция пола под станцией
• шумовая развязка: виброопоры, гибкие подводки, плотная дверь

Как снизить шум, конденсат и риск промерзания

Вибрацию гасят развязкой от конструкций дома, конденсат — утеплением и вентиляцией, промерзание — утеплением и обогревом или сливом. Эти меры дешевле замены лопнувшего бака или перекладки труб.

Шум и вибрация

Шум усиливает не столько мотор, сколько вибрация, передающаяся на пол, стены и жёсткие трубы. Ставьте станцию на антивибрационный коврик из резины или пробки, под ножки добавьте шайбы из плотной резины, а подключение делайте через гибкую подводку или сильфонный шланг.

Жёсткая стальная труба напрямую превращает разводку в резонатор. Если шум всё равно слышен, помогает короб из ГВЛ с минватой и вентиляционными отверстиями, а самый надёжный вариант для постоянного проживания — вынос в отдельное техпомещение или приямок с люком.

• антивибрационный коврик под корпус
• гибкие подводки вместо жёстких труб
• развязка от несущих стен через резиновые прокладки
• шумопоглощающий короб с вентиляцией
• вынос в отдельное техпомещение или приямок

Конденсат и промерзание

Вода из скважины заметно холоднее воздуха, поэтому на металлическом баке выпадает конденсат — это не протечка. Корпус и трубы холодного водоснабжения утепляйте вспененным каучуком по всей длине, включая фитинги, и обеспечьте приточно-вытяжную вентиляцию в техпомещении.

Если помещение зимой может промерзать, уложите на трубу и корпус саморегулирующийся греющий кабель под теплоизоляцию и подключите его через УЗО на холодный сезон. Для дачи выходного дня проще сливать систему через кран в нижней точке и продувать трубы компрессором.

• теплоизоляция корпуса и труб вспененным каучуком
• вентиляция техпомещения
• саморегулирующийся греющий кабель на трубы и бак при риске промерзания
• сливной кран в нижней точке для консервации
• продувка системы компрессором перед отъездом

Частые ошибки монтажа и эксплуатации

Набор ошибок повторяется из дома в дом: неудачная всасывающая линия, забытая проверка давления в баке, отсутствие защиты от сухого хода. Пройдитесь по памятке перед запуском и затем раз в сезон.

Ошибки монтажа

Чаще всего станцию ставят туда, где удобно человеку, а не где правильно работает гидравлика. Длинное всасывание с лишними поворотами, тонкий шланг, отсутствие обратного клапана и жёсткое крепление без развязки мешают выйти на режим и усиливают шум.

• слишком длинная всасывающая линия с лишними поворотами и подъёмом для поверхностного насоса
• гофра или тонкий шланг на всасывании вместо жёсткой трубы
• нет обратного клапана и сетчатого фильтра на конце всасывающей линии
• жёсткое крепление к бетону или каркасу без гибких вставок и виброопор
• нет защиты от сухого хода — реле потока, поплавкового датчика или электронного блока
• давление воздуха в баке не проверено манометром перед запуском
• электрика без УЗО и отдельной линии с автоматом нужного номинала

Ошибки эксплуатации

После запуска станцию часто забывают обслуживать: давление в груше уходит, реле сбивается, фильтр забивается песком, а неутеплённый угол промерзает. По отдельности мелочи не критичны, вместе они дают отказ в неподходящий момент.

Достаточно короткого сезонного ритуала и реакции на изменения — новый звук, частые включения, падение напора. Проверяйте давление в баке регулярно насосом с манометром и не крутите винты реле без манометра.

• не проверяют и не подкачивают давление в гидроаккумуляторе регулярно
• игнорируют частые включения реле — признак сдутой груши или порванной мембраны
• запускают насухо после простоя, не залив воду в насос и всасывающую линию
• оставляют станцию на зиму без слива и утепления при сезонном использовании
• не чистят входной фильтр-грязевик и удивляются падению напора
• регулируют реле давления на глаз, без манометра
• подключают мощную станцию в одну розетку с другими нагрузками вместо отдельной линии
