Монтаж окон в частном доме: четверть, монтажная пена, ленты ПСУЛ и пароизоляция
Разбираем узел примыкания окна к стене: зачем нужна четверть, как работают ПСУЛ, пена и пароизоляция вместе и в какой последовательности их монтировать, чтобы шов не продувало и не заливало.

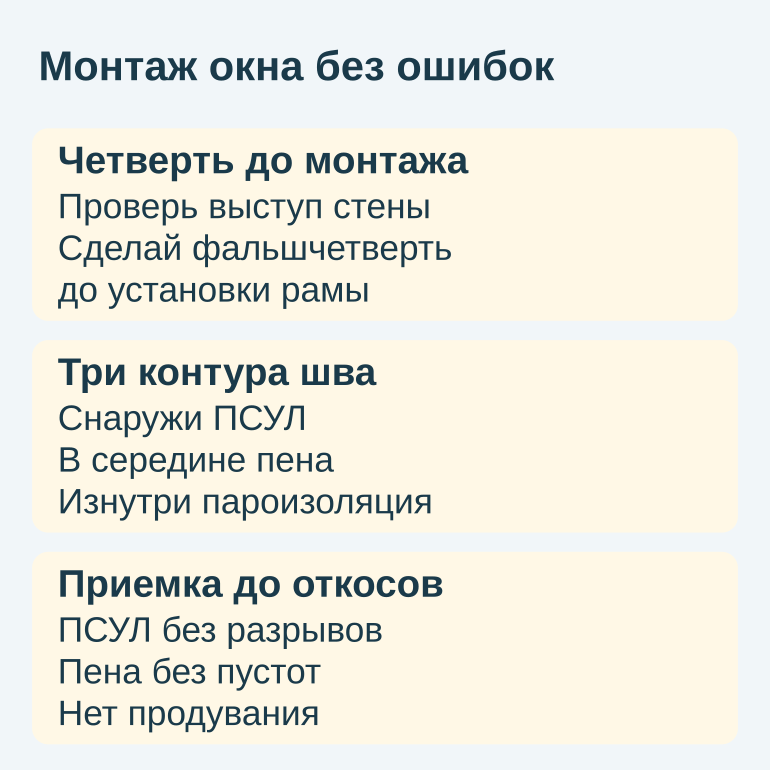

Ставьте окно только с опорой наружного контура на четверть или фальшчетверть и с тремя слоями шва: снаружи ПСУЛ, в середине пена, изнутри пароизоляция. Главное условие — четверть и ленты должны быть готовы до установки рамы, исправить шов после запенивания и отделки откосов сложно.
Четверть и фальшчетверть: опора для наружного контура
Четверть — это выступ стены, который перекрывает монтажный зазор снаружи. Он не дает косому дождю и ветру бить прямо в пену и создает ровную плоскость, к которой прижимается лента ПСУЛ. Без четверти ПСУЛ не к чему прижать, и наружный контур не работает.
В кирпичной стене четверть формируют кладкой, в газобетоне — при устройстве проема. Если выступа нет или он слишком мал, до монтажа окна нужно сделать фальшчетверть. После запенивания закрывать шов снаружи уже поздно.
Фальшчетверть — накладной элемент по наружному периметру проема, имитирующий выступ стены. Для кирпича и газобетона обычно берут полосу ЭППС на клей-пену с дополнительной фиксацией дюбелями-грибками. Для каркасных стен с обшивкой из ОСП или ЦСП удобнее стальной или алюминиевый уголок на саморезах. Фальшчетверть устанавливают до монтажа рамы.
Три слоя шва: защита от воды, пена, защита от пара
По ГОСТ 30971-2012 монтажный шов состоит из трех функциональных слоев. Наружный выпускает пар из шва, но не впускает осадки и ветер. Средний утепляет, внутренний не пускает комнатную влагу в шов. Если убрать один слой, пена намокает и разрушается за несколько сезонов.
- наружный контур — ПСУЛ или диффузионная гидроизоляционная лента
- средний контур — монтажная пена для тепло- и звукоизоляции
- внутренний контур — пароизоляционная лента со стороны помещения
ПСУЛ наклеивают на раму до ее установки, ширину и степень расширения подбирают под фактический зазор по инструкции производителя. Если зазор слишком большой или четверти нет, вместо ПСУЛ используют наружную диффузионную ленту с закрытием нащельником или штукатурным откосом.
Пену наносят равномерно, заполняя зазор не полностью — при расширении она займет оставшееся пространство. Перелив опасен: избыточное давление может деформировать профиль. Нужна пена по сезону, подходящая для фактической температуры монтажа. Без защиты пена разрушается ультрафиолетом снаружи и намокает от бытового пара изнутри.
Пароизоляционную ленту крепят по внутреннему периметру рамы и позже прижимают к откосу. Она не дает пару из кухни и ванной конденсироваться внутри пены. Без нее теплопроводность шва растет, а под откосом со временем появляется плесень.
Порядок монтажа: проем, ленты, рама, пена
Для ПВХ-окон нужен монтажный зазор между рамой и проемом — место для пены и лент, размер подбирают с учетом ровности проема и рекомендаций производителя профиля. Проем очищают от пыли и остатков раствора, газобетон и кирпич грунтуют составом глубокого проникновения, в каркасных стенах проверяют отсутствие выступающих саморезов и сколов в зоне примыкания.
- очистить и загрунтовать проем
- наклеить ПСУЛ на наружную сторону рамы по периметру
- зафиксировать пароизоляционную ленту на внутренней стороне рамы
- проверить углы: ленты без перекрутов, разрывов и складок
Ленты клеят до установки рамы, иначе к нижней части и углам будет не подлезть. Раму выставляют по уровню на опорных колодках, крепят анкерными пластинами или рамными анкерами с шагом и отступом от углов по инструкции производителя и с учетом материала стены.
Запенивают только после фиксации рамы и проверки уровней в двух плоскостях и свободного хода створок. Шов заполняют сплошным слоем без пропусков и пустот, не допуская перелива. Подрезать пену можно после полной полимеризации, срок указывают на баллоне.
Ошибки, из-за которых шов промерзает и плесневеет
Типичные ошибки монтажа окон
Сводка для самопроверки при приемке окон
| Ошибка | Последствие | Как правильно |
|---|---|---|
| Без ПСУЛ снаружи | Пена быстро разрушается от влаги и ультрафиолета | Наклеить ПСУЛ на раму до установки, подобрав ширину под зазор |
| Без пароизоляции изнутри | Пар проникает в шов, появляется плесень | Наклеить пароизоляционную ленту по внутреннему периметру без пропусков |
| Пустоты в шве или пена не по сезону | Мостики холода, конденсат и наледь на откосе | Заполнять шов сплошным слоем сезонной пеной без пропусков |
| Шаг крепежа слишком большой или только пена | Раму ведет, створки цепляют, рама проседает | Крепить пластинами или нагелями с шагом по инструкции производителя |
| Без четверти или фальшчетверти | ПСУЛ не прижат, наружный контур негерметичен | Сделать фальшчетверть из ЭППС или уголка до монтажа рамы |
| Рама смещена к улице | Конденсат на профиле зимой | Выставлять раму по глубине с учетом изоляции, проверять уровнем |
Как принять монтаж, пока откосы открыты
Проверяйте работу сразу после установки и запенивания, пока откосы не закрыты и все слои видны. Нужны пузырьковый уровень достаточной длины, фонарик и лист бумаги для проверки продувания. Заметное отклонение рамы от уровня — повод переставить раму.
Снаружи ПСУЛ должен идти сплошной полосой без разрывов и плотно прилегать к четверти, пена не должна торчать наружу. Изнутри пароизоляция лежит без складок и пропусков, при закрытом окне нет ощутимого продувания по периметру, створки и ручки ходят без заеданий.
Контроль при приемке
- рама по уровню без заметного отклонения
- ПСУЛ снаружи без разрывов, плотно прижат к четверти
- пена сплошным слоем, без пустот и сквозных отверстий
- пароизоляционная лента изнутри по всему периметру
- створки открываются свободно, без перекоса
- нет продувания при закрытом окне
- крепеж установлен с шагом по инструкции производителя
