Котельная и технические помещения в плане дома: где разместить и как развести
Как сгруппировать котельную, постирочную и кладовую, чтобы сократить длину труб, упростить обслуживание и избежать лишних проходок через стены и перекрытия.
Соберите котельную, постирочную, кладовую и слаботочный шкаф в единый блок у наружной стены, рядом со входом и санузлом или кухней. Главное условие — котельная стоит на внешнем контуре дома, а остальные техзоны отделены от нее не более чем одной стеной и привязаны к общему стояку воды и канализации.
Почему единый техблок выгоднее разрозненных помещений
Разбросанные по дому техпомещения требуют отдельных веток труб, кабельных трасс и проходок через стены и перекрытия. Каждое лишнее соединение и поворот — это материал, работа и будущая точка возможной протечки.
Единый кластер укорачивает трассы, отделяет шумное оборудование от спален коридором или кладовой и собирает обслуживание в одном месте. Сантехнику и электрику не нужно обходить весь дом, а жильцам — слушать насос и стиральную машину за стеной.
- короткие трассы труб и кабелей — меньше стыков и проходок
- звуковой буфер между техникой и жилыми комнатами
- одна зона обслуживания вместо маршрутов по всему дому
Куда ставить котельную на плане
Лучшее место — угловое помещение у наружной стены рядом со входной группой или тамбуром. Через наружную стену проще вывести дымоход, подвести газ и организовать приток воздуха, а вход рядом с улицей упрощает занос котла, бака и расходников для водоподготовки.
- короткий дымоход без лишних поворотов
- минимальная внутренняя разводка газа
- приток через наружную стену без длинных воздуховодов
- доступ из тамбура или с улицы для ремонта и замены оборудования
Второе требование — общая стена с санузлом или кухней. Тогда горячая и холодная вода идут по короткой трассе в пределах общего стояка, а конденсатоотвод котла и слив бойлера подключаются к тому же канализационному стояку без длинного горизонтального участка под стяжкой.
Не ставьте котельную в геометрическом центре дома. Там нет сервисного входа с улицы, дымоход получается длинным, а шум и вибрация расходятся по смежным жилым комнатам во все стороны.
Куда встроить постирочную, кладовую и слаботочный шкаф
Постирочную размещайте между спальным крылом и ближайшей мокрой зоной, с общей стеной с санузлом и подключением к его стояку. Дверь выводите в коридор, а не в жилую комнату, а стену со стороны спальни дополняйте звукоизоляцией и виброизоляцией техники.
Кладовую держите рядом со входом или кухней, даже если она не требует коммуникаций. Туда несут соль для умягчителя, фильтры и канистры, поэтому дальний угол дома для нее неудобен.
Слаботочный шкаф выносите ближе к геометрическому центру дома — на внутреннюю стену коридора или гардеробной. Оттуда короче разводка витой пары, телевидения и видеонаблюдения, а доступ не перекрыт мебелью. Не убирайте его в котельную или гараж на периферии плана.
- свободный доступ спереди — не менее 50 см до противоположной стены
- вентиляция, потому что роутер, коммутатор и регистратор греются
- в двухэтажном доме — первый этаж ближе к лестничному холлу, стояк наверх через перекрытие
Где размещать каждую техническую зону

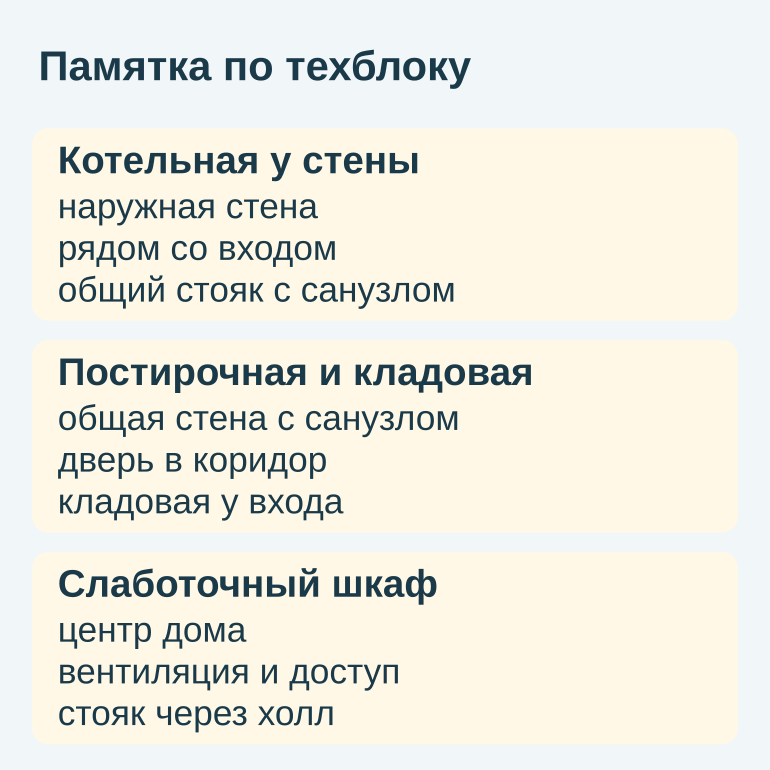

Компактная шпаргалка по расположению четырех технических зон
| Техзона | Удачное соседство | Привязка |
|---|---|---|
| Котельная | санузел, кухня, наружная стена у входа | газ, дымоход, вода, канализация |
| Постирочная | санузел, рядом со спальным крылом | общий стояк канализации, холодная и горячая вода |
| Кладовая | входная группа или кухня | без подключения к сетям |
| Слаботочный шкаф | коридор или гардеробная в центре дома | ввод электричества и интернет-кабеля |
Как разместить техблок в одноэтажном и двухэтажном доме
В вытянутом одноэтажном доме ставьте техблок у входа со стороны подъездной дорожки. Котельная занимает угол с выходом на фасад, за ней — кладовая и постирочная как шумовой буфер, а слаботочный шкаф — на стене коридора между техблоком и жилой частью.
В двухэтажном доме вариантов два: цоколь или первый этаж у наружной стены. Цоколь убирает шум из жилой зоны и дает вертикальные стояки на оба этажа, но требует надежной гидроизоляции и дренажа. Без цоколя техблок ставят в торце первого этажа рядом с санузлом, а постирочную часто поднимают на второй этаж к спальням и ванной.
Если оборудование оказывается под жилыми комнатами, вибрацию насосной группы снижают виброопорами и плавающим полом. Планировать это нужно до стяжки, после отделки переделать узел без вскрытия пола уже не получится.
Что проверить на плане до стяжки и разводки
- техзоны собраны в один блок, а не разбросаны по углам — иначе будут длинные трассы и лишние штробы
- котельная у наружной стены рядом со входом, а не в центре дома
- постирочная на общем стояке с санузлом и недалеко от спален
- слаботочный шкаф в центре дома с вентиляцией и свободным доступом, а не в глухом углу
- перед каждым обслуживаемым узлом заложено не менее 600 мм свободного прохода для замены фильтров и баков
