Коллекторный шкаф в частном доме: где разместить и как организовать внутри
Где разместить коллекторный шкаф в частном доме и как организовать его внутри, чтобы всё было доступно для обслуживания. Размеры ниши, ввод труб через гильзы, размещение гребёнок, кранов и расходомеров.

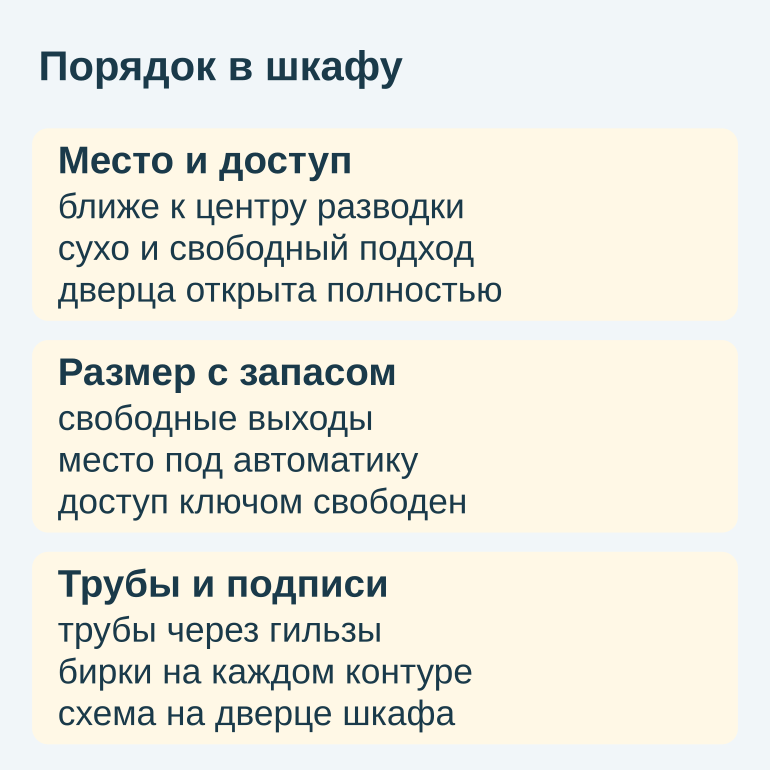

Ставьте коллекторный шкаф в сухом месте ближе к центру разводки — в котельной, техпомещении или нише служебного коридора — с постоянным доступом без разборки мебели. Главное условие: короткие трассы до контуров и возможность быстро перекрыть любую ветку, стравить воздух и добраться ключом до каждого соединения. Если шкаф уедет в дальний угол или за гарнитур, получите разбаланс по теплу, потери давления и вскрытие отделки при первой протечке.
Что внутри шкафа и чем отличаются шкафы воды и теплого пола

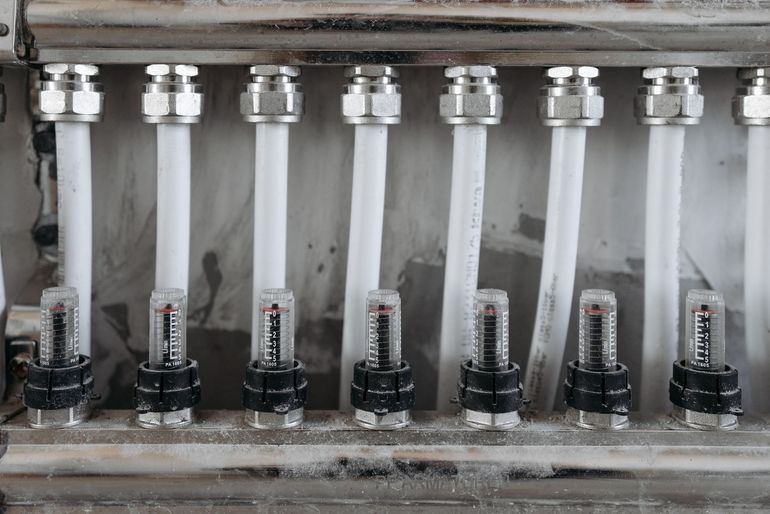

Коллектор — это распределительная труба с отводами, гребенкой ее называют за ряд одинаковых выходов с кранами. В шкафу всегда работают две гребенки в паре: подача сверху, обратка снизу, так проще не перепутать подключение. На каждом отводе стоит шаровой кран, на контурах теплого пола — расходомеры с прозрачными колбами, в верхней точке — автоматический воздухоотводчик, в нижней — сливной кран.
- гребенка подачи с шаровыми кранами
- гребенка обратки с расходомерами
- автоматический воздухоотводчик в верхней точке
- сливной кран в нижней точке
- термометры на подаче и обратке
Шкаф водоснабжения собирает лучевую разводку: к каждому смесителю, унитазу и стиральной машине идет отдельная труба без теплоизоляции. Задача такого шкафа — отсечной кран на каждую точку, чтобы ремонт на кухне не оставлял без воды весь дом. Шкаф теплого пола заметно крупнее: к нему подходят толстые подача и обратка от котла или смесительного узла, а отходят длинные петли к помещениям.
- шкаф воды: лучевая разводка, отсечные краны на каждую точку, компактный корпус
- шкаф теплого пола: длинные петли, расходомеры, сервоприводы на гребенке, насосно-смесительная группа
- для теплого пола нужно электропитание и закладка кабельных вводов под автоматику
- совмещенный шкаф возможен, но требует большего габарита и продуманной компоновки
Где ставить шкаф и как выбрать способ монтажа
Место выбирают по гидравлике и доступу, а не по эстетике. Чем ближе шкаф к центру разводки, тем короче плечи труб и ровнее работа контуров. Второй критерий — к дверце можно подойти с инструментом, открыть ее полностью и прочитать подписи, не двигая мебель.
Сравнение мест размещения коллекторного шкафа
| Место установки | Когда подходит | Что учесть |
|---|---|---|
| Котельная или техпомещение | новое строительство, рядом со стояком и котлом | удобный доступ, но трассы до дальних контуров длиннее |
| Ниша в служебном коридоре | жилой дом с центральным расположением разводки | нишу закладывают на этапе кладки или каркаса |
| Санузел | компактная разводка воды на этажах | повышенная влажность, нужен вентилируемый шкаф |
| Прихожая рядом с санузлом | нет отдельной техкомнаты | оставить свободный подход, не загромождать мебелью |
| Наружный бокс на фасаде | реконструкция без техпомещения | утепленный корпус, защита от промерзания зимой |
Скрытый шкаф встраивают в нишу заподлицо с отделкой, снаружи видна только дверца. Под него нужна достаточная глубина в стене, поэтому решение принимают на этапе кладки или каркаса, а не после чистовой отделки. Наружный шкаф вешают поверх отделки — это нормально для котельной и техпомещения, проще и удобнее в обслуживании, в жилых зонах его ставят только при реконструкции, когда штробить стену нерационально.
- встраиваемый — для коридора, санузла, прихожей при новом строительстве
- наружный — для котельной, техпомещения и реконструкции
- запас по высоте над шкафом под подводки и воздухоотводчики
- тип установки фиксируйте до чистовых работ
Куда не ставить
Неудачные места — за кухонным гарнитуром, в гардеробной за полками, в спальне у изголовья, на неотапливаемом чердаке, в подполе без люка и на холодном фасаде без утепленного бокса. Зимой контуры водоснабжения там могут замерзнуть, а доступ для перекрытия кранов будет затруднен.
Какие размеры и зазоры закладывать
Размер задают количество контуров, тип коллектора и арматура рядом с гребенкой. Гребенка занимает основную ширину, сверху и снизу нужны зазоры под подвод труб и радиусы изгиба, а глубину считают по самой выступающей детали — обычно расходомерам или термоголовкам. Впритык закладывать нельзя: не встанут сервоприводы или насосный узел, не повернется ключ на разъемном соединении.
Ширину определяет ширина гребенки плюс место по бокам на отсечные краны и подключение насосно-смесительного узла. По высоте нужны понятные зазоры сверху под подачу с воздухоотводчиками и снизу под изгибы труб теплого пола. Глубину встроенного шкафа считают по выступающей арматуре, при смесительном узле с насосом шкаф делают заметно глубже.
- ширина — с запасом по бокам на краны и обвязку
- высота — с зазорами сверху и снизу под подводки и изгибы
- глубина — по выступающей арматуре, с насосным узлом глубже
- над гребенкой — место под сервоприводы
Запас — это возможность добавить контуры и автоматику без замены шкафа и отделки. Заложите резервные выходы на коллекторе, место под сервоприводы над гребенкой и зону под циркуляционный насос с регулирующей арматурой, если теплый пол питается от высокотемпературного котла. Оставьте пространство для руки с ключом и небольшой запас по периметру ниши на толщину отделки, иначе дверца не закроется.
- резервные выходы на коллекторе
- место под сервоприводы
- зона под насосно-смесительный узел и регулирующую арматуру
- розетка внутри шкафа под насос и автоматику
- запас по периметру ниши на отделку
Как завести трубы и обеспечить доступ
Гильза — отрезок трубы большего диаметра, через который рабочая труба проходит сквозь стену или перекрытие. Она дает трубе свободно двигаться при тепловом расширении и не контактировать с бетоном напрямую, иначе подвижки работают на излом соединения, а замена потребует вскрытия стены. Зазор между трубой и гильзой заполняют эластичным негорючим материалом для проходок.
- гильза заметно большего диаметра, чем рабочая труба
- зазор заполнен эластичным негорючим материалом
- выпуск гильзы над чистовым полом в мокрых зонах и на границах этажей
- каждый проход через ограждающую конструкцию — в акте скрытых работ
Низ шкафа держите на удобной для работы высоте от чистового пола: слишком низко придется работать на корточках, слишком высоко сложнее удалять воздух из петель. Перед дверцей оставьте свободную зону, чтобы дверца открывалась полностью без упора в технику или мебель. Рядом предусмотрите розетку и точку освещения — автоматика требует питания, а подписи и расходомеры нужно видеть без фонарика от телефона.
- низ шкафа на удобной для обслуживания высоте
- свободная зона перед дверцей, мебель не загораживает подход
- дверца открывается полностью без упора
- розетка и освещение рядом со шкафом
Как подписать контуры и закрепить схему
Через несколько лет без подписей никто не вспомнит, какой кран отвечает за санузел второго этажа, а какой — за кухню. Тогда авария превращается в перекрытие всего стояка и поиск монтажника. Подписи и схема делают узел обслуживаемым любым специалистом, а не только автором разводки.
Бумажные бирки маркером размокают и выцветают, поэтому нужны долговечные варианты. Маркируйте обе гребенки и отсечные краны на вводе до закрытия стен, пока видно, куда уходит каждая труба. На каждом выходе указывайте номер и помещение, например «санузел», «кухня, мойка», «теплый пол спальни».
- гравированные пластиковые бирки на хомуте
- термоусадочные кембрики с печатью
- алюминиевые шильдики с цифрами
- влагостойкие наклейки с ламинацией
На внутренней стороне дверцы закрепите заламинированную схему: упрощенный план дома с пронумерованными точками водоразбора и контурами теплого пола, привязанными к номерам выходов коллектора. Второй экземпляр храните с документами на дом. Подписи на бирках и на схеме должны совпадать буквально, иначе при аварии люди у шкафа и со схемой говорят на разных языках.
- план дома с номерами точек водоразбора
- таблица соответствия: номер выхода — помещение
- дата монтажа и тип труб
- контакты монтажной организации
- отметки об отсечных кранах и байпасах
