Канализация наружная и внутренняя в частном доме: где граница и что отличается
Разбираем разницу между внутренней и наружной канализацией: где граница, почему трубы нельзя менять местами и как правильно оформить проход через фундамент.

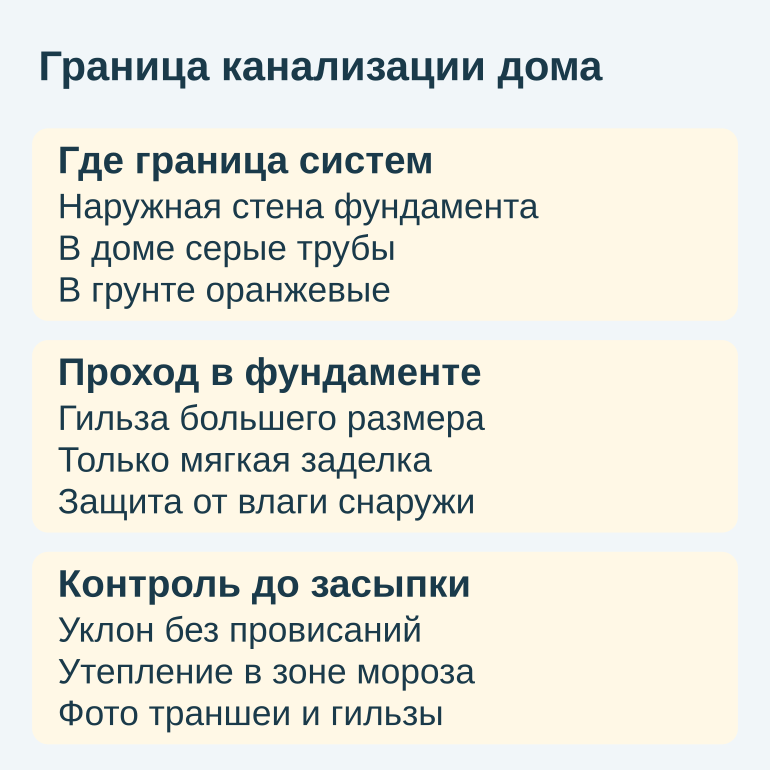

Считайте границей наружную плоскость стены фундамента: до нее — внутренняя канализация из серых труб, после нее — наружная из оранжевых труб для грунта. Главное условие — не менять материалы местами и правильно оформить проход через фундамент с гильзой и эластичной заделкой.
Где проходит граница между системами
Внутренняя канализация собирает стоки от сантехприборов и доводит их до выхода из фундамента через горизонтальный выпуск. Стояк обычно выполняют диаметром 110 мм, выпуск проходит через заранее заложенную гильзу и заканчивается на внешней стороне стены.
За стеной начинается другая среда с грунтом, влагой, подвижками и морозом. Поэтому там действуют другие требования к прочности труб, глубине укладки, утеплению и доступу для прочистки.
Внутренняя часть: диаметры, уклон и вентиляция
Для подводок от раковин, ванны, душа, стиральной и посудомоечной машин используют трубы 50 мм, для унитазов, стояка и выпуска — 110 мм. Соединения выполняют раструбными, с резиновым уплотнителем, без клея и сварки.
Нормативный уклон составляет 3 см на метр для трубы 50 мм и 2 см на метр для трубы 110 мм. При меньшем уклоне твердые фракции оседают и образуют засор, при заметно большем вода уходит быстрее осадка и налет остается на стенках.
На поворотах и прямых участках длиннее 5–6 метров ставят ревизионные тройники с крышкой. Через них трубу прочищают тросом без разбора отделки.
Стояк выводят выше кровли фановой трубой. Она обеспечивает вентиляцию и защищает гидрозатворы от срыва при одновременном сливе на разных этажах.
Проход через фундамент: гильза и заделка зазора
В фундамент закладывают гильзу — отрезок трубы большего диаметра, через который проходит рабочая труба. Для трубы 110 мм обычно берут гильзу 160 мм, чтобы запас по диаметру составил 2–4 см для компенсации осадки, температурных смещений и подвижек грунта.
Зазор заполняют только эластичным материалом по всей окружности и дополнительно защищают со стороны грунта гидроизоляцией. Жесткая заделка цементным раствором не подходит, поскольку при подвижке она передает нагрузку на трубу и стык.
До обратной засыпки проверяют, что труба свободно смещается в гильзе на пару миллиметров и в зазоре нет жестких пробок и пустот. Уклон у стены должен оставаться равномерным, без провиса, иначе там будут собираться отложения.
Наружная часть: какие трубы, глубина и утепление
Внутренняя и наружная канализация: ключевые отличия

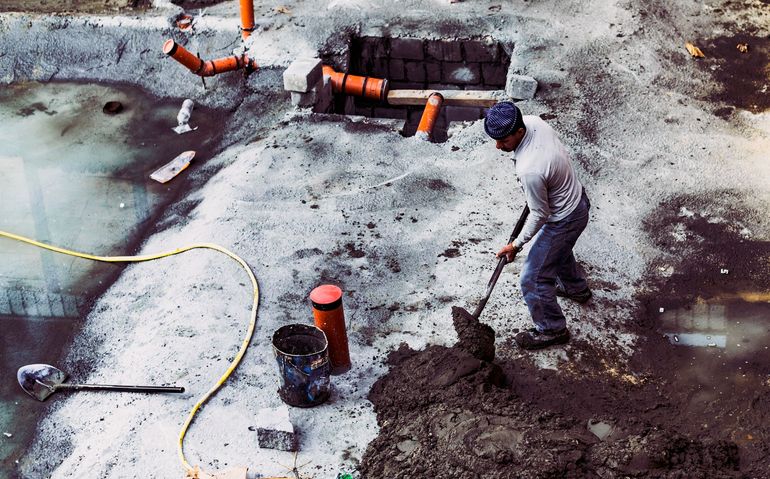

Оранжевые трубы прочнее и рассчитаны на давление грунта и перепады температур.
| Параметр | Внутри дома | В грунте за фундаментом |
|---|---|---|
| Труба | серая, стенка около 1,8–2,2 мм | оранжевая, стенка около 3–3,4 мм |
| Прочность | без нагрузки грунта | кольцевая жесткость SN4, под дорогой или на большой глубине SN8 |
| Укладка | в полах, стенах, подполье | ниже глубины промерзания либо мельче, но с утеплением |
| Главные риски | засоры и срыв затворов | промерзание, сдавливание грунтом, повреждение при пучении |
Серые трубы рассчитаны на плюсовую температуру и отсутствие давления грунта, поэтому в траншее их не используют. В грунте возможны деформация, потеря герметичности и трещины при замерзании.
В средней полосе глубина промерзания составляет 1,2–1,5 м, поэтому без утепления верх трубы обычно опускают от 1,2 м. Чаще применяют заложение 0,7–0,9 м со скорлупой из экструдированного пенополистирола толщиной 50 мм от фундамента до зоны промерзания.
Греющий кабель нужен при глубине менее 0,5 м или под холодными пристройками, обычно используют саморегулирующийся кабель 10–16 Вт/м снизу трубы. Без утеплителя сверху такой кабель будет греть грунт, а не стоки.
Ревизионные колодцы и граница ответственности
Колодец ставят на каждом повороте трассы и на прямых участках длиннее 15 м. Для участка обычно достаточно двух-трех колодцев: у выхода из фундамента, на повороте и перед подключением к центральной сети, для частного дома используют колодцы диаметром 315 или 425 мм.
При подключении к центральной канализации рубежом обслуживания становится контрольный колодец перед врезкой. Все от дома до него включительно обслуживает собственник, а магистральный коллектор и участок за точкой врезки — организация, отвечающая за сеть. Засор на своей трассе устраняют за свой счет, а в аварийную службу обращаются, когда свои трубы чисты, а стоки поднимаются со стороны магистрали.
Что проверить перед засыпкой траншеи
Ошибки на стыке зон после засыпки уже не видны, а исправление требует вскрывать отмостку и копать траншею заново. Поэтому до ухода техники фиксируют траншею, гильзу и глубину укладки на фото с линейкой, что помогает при ремонте и спорах с подрядчиком.
