Инженерные системы частного дома: что входит и как они связаны между собой

Проектируйте электрику, воду, канализацию, отопление, вентиляцию, газ и слаботочку как единый связанный контур, а не по отдельности. Главное условие — что заведено на участок: выделенная мощность, наличие газа, источник воды и способ отвода стоков, от этого зависят тип котла, схема водоснабжения и расположение ключевых узлов.

Электрика, вода и канализация: базовый контур

Электрика, водоснабжение и канализация держат повседневную жизнь дома и фактически работают как один узел. Без электричества встают насос скважины, автоматика котла и вентиляция, а без нормальной подачи воды и отвода стоков нельзя пользоваться сантехникой.

Электрика заходит в дом через вводной кабель, далее идут узел учета и главный распределительный щит с автоматами, УЗО, реле напряжения и счетчиком. От щита идут группы освещения, розеток, мощных потребителей, а также отдельные линии на котельную, насосную и слаботочный шкаф.

Щит проектируйте с запасом по мощности и отдельными группами под инженерку. На ответственные узлы — котел, насосы, вентиляцию, связь и охрану — предусмотрите резервное питание, генератор или источник бесперебойного питания, иначе при отключении света дом фактически замирает.

• Ввод и узел учета, главный щит, заземление
• Автоматы, УЗО, реле напряжения
• Групповая разводка и отдельные линии на котельную, насос, слаботочку
• Запас по мощности и резервное питание ответственных узлов

Водоснабжение и канализация — связанная пара: сколько воды пришло, столько же уходит в стоки. На входе — скважина, колодец или центральный водопровод, насос, гидроаккумулятор, фильтры грубой и тонкой очистки, при необходимости умягчитель и водонагреватель.

Канализация принимает стоки из тех же точек и ведет их к септику, станции очистки или накопительной емкости. Диаметры, уклоны, расположение септика, фановый стояк и зимняя защита трасс решаются вместе с водопроводом, иначе слабое давление, засоры, запахи и промерзание проявятся в эксплуатации.

Отопление, вентиляция и газ: от чего зависит тепло и воздух

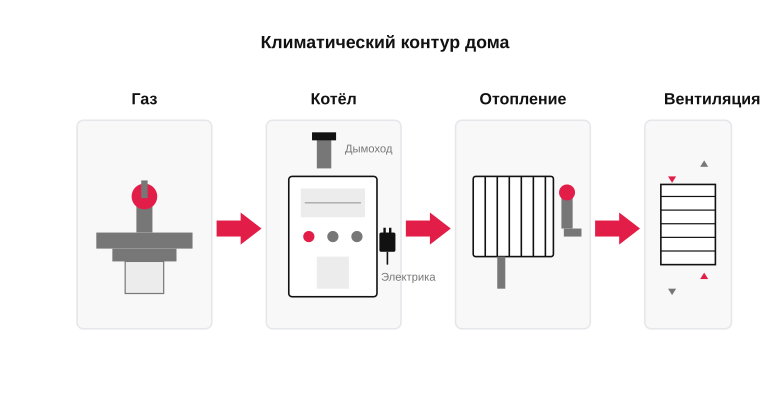

Климатический контур — это источник энергии, котел, контуры отопления, горячая вода, дымоход и вентиляция. Порядок зависимостей здесь жесткий: источник энергии задает тип котла, котел тянет за собой дымоход и контуры, а герметичный утепленный дом требует организованной вентиляции.

Выбор котла начинайте с доступного топлива: магистральный газ, газгольдер, электричество или твердое топливо. От этого зависят требования к помещению, мощности ввода, вентиляции котельной и дымоходу, а дальше — радиаторы, теплый пол и бойлер косвенного нагрева для горячей воды.

• Источник энергии и тип котла с обвязкой: насосы, расширительный бак, автоматика
• Дымоход или коаксиальный выход, вентиляция котельной, подпитка водой

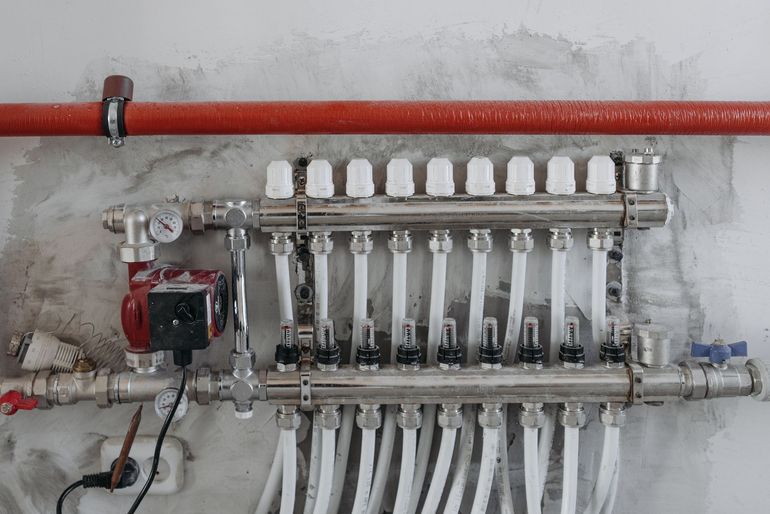

• Контуры отопления: радиаторы, теплый пол
• Горячая вода: проточный нагрев или бойлер косвенного нагрева
• Стабильная электрика для автоматики и насосов любого современного котла

Вентиляцию закладывайте вместе с отоплением и электрикой, на стадии проекта, а не в конце стройки. В доме с герметичными окнами и утеплением без притока и вытяжки копятся влага и запахи, появляется конденсат на окнах, духота и плесень на откосах.

Слаботочка и автоматизация: управление и безопасность

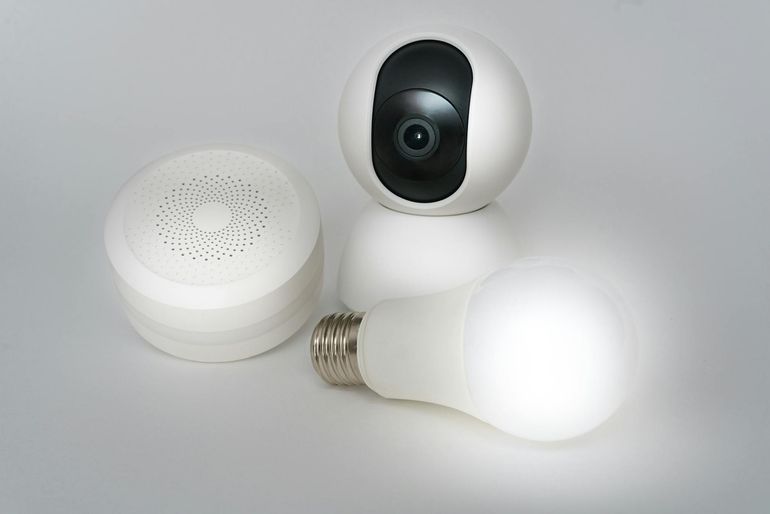

Слаботочка связывает остальные системы в управляемый контур: интернет и локальная сеть, видеонаблюдение, домофон, охранная и пожарная сигнализация, датчики протечки, дыма и движения, сценарии света, климата, ворот и воды.

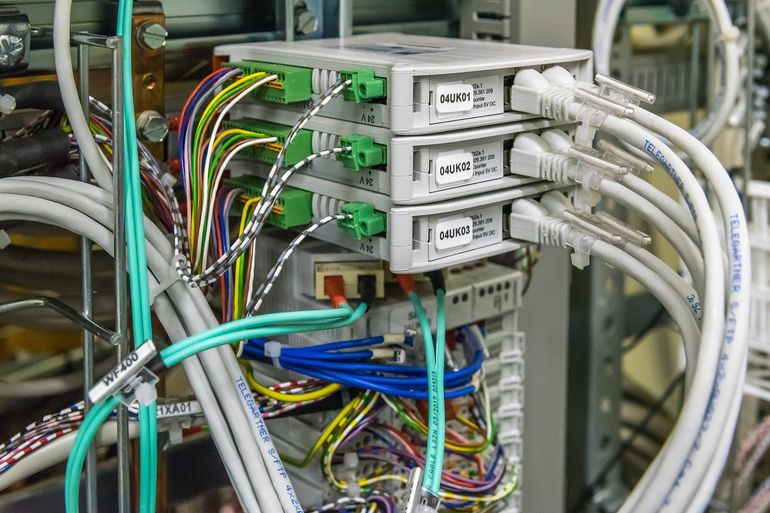

Физически это второй контур проводки вокруг слаботочного щита или сетевого шкафа. Место под него предусмотрите заранее, рядом с электрощитом, но в отдельном отсеке, с запасом под кабели камер, датчиков, витую пару и оптику.

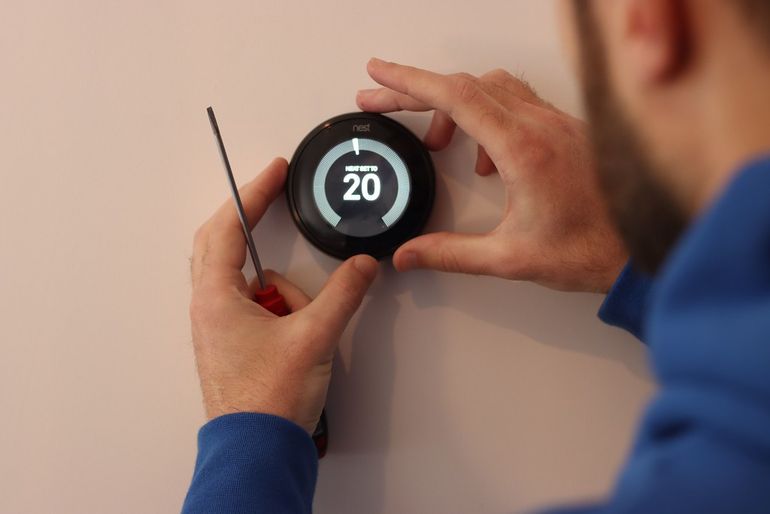

Слаботочка стоит на плечах электрики, поэтому линии шкафа, котельной, ворот и камер выводите на отдельные автоматы и желательно на источник бесперебойного питания. Типичные стыки с инженеркой — термостаты отопления и теплого пола, датчики протечки с электроприводными кранами на вводе воды, датчики газа и дыма в связке с вентиляцией и газовым оборудованием.

Типичные ошибки и порядок планирования

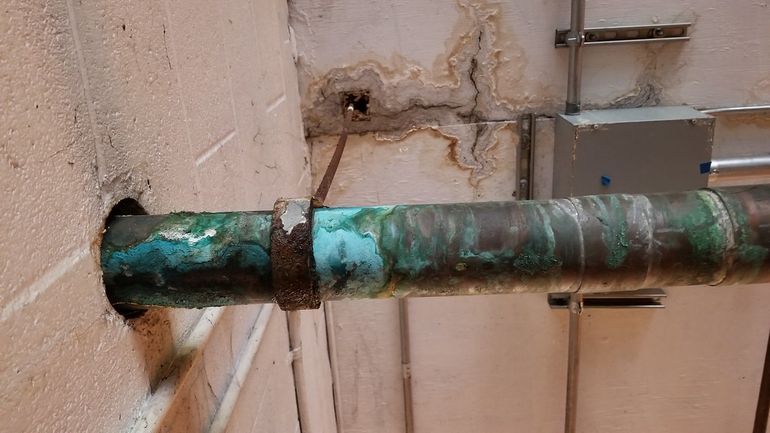

Большинство сбоев возникает на стыках систем и этапов: электрик, сантехник и вентиляционщик работали отдельно и не сверили трассы, шахты и мощности. Последствия видны не сразу, а через сезон: запахи, шум, конденсат, остановка котла при отключении света.

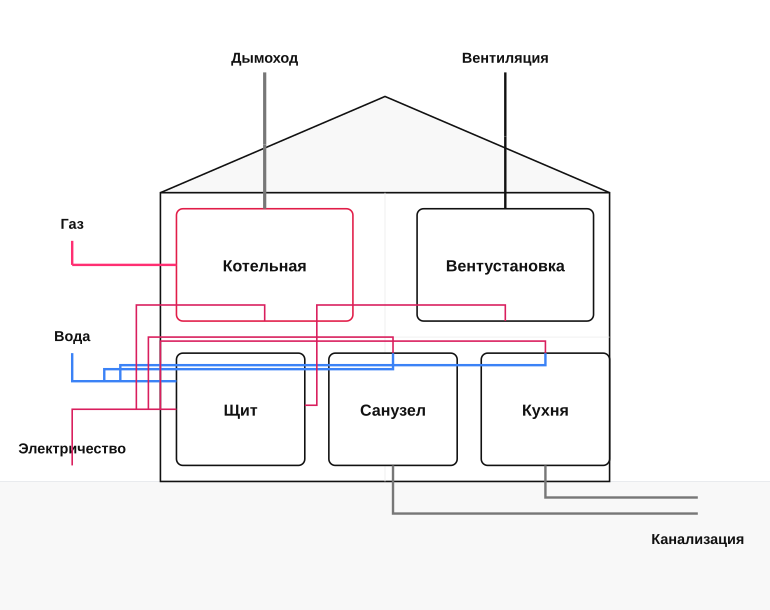

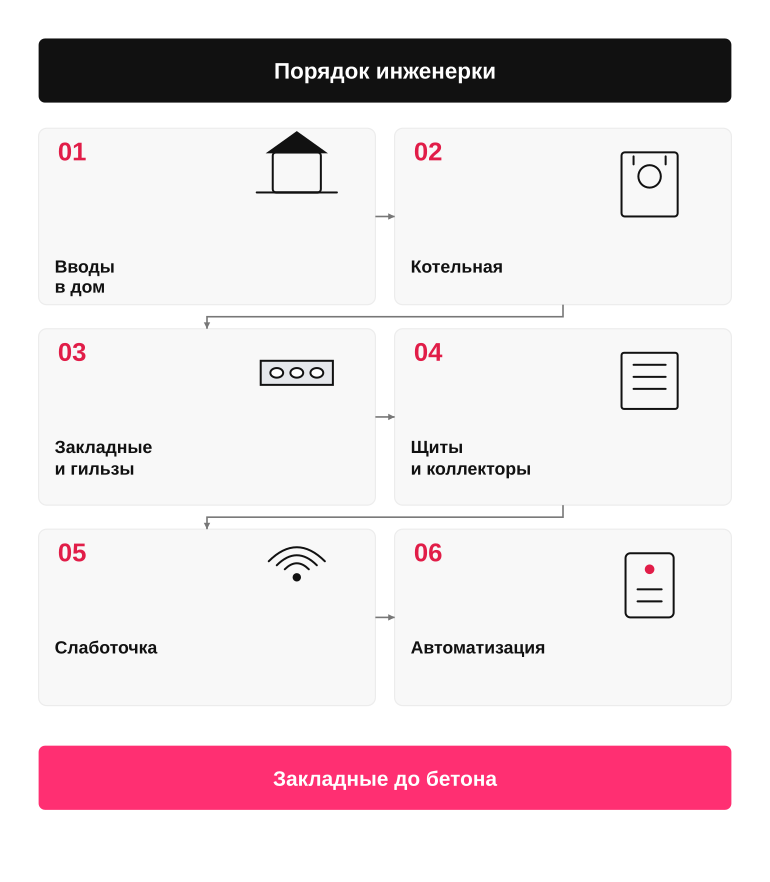

Идите от внешнего к внутреннему: сначала вводы на участок, затем несдвигаемые точки внутри дома — котельная, санузлы, кухня, стояки и шахты, и только потом разводка, вентиляция, дымоходы и слаботочка. При одинаковой планировке дом с малой выделенной мощностью и дом с большей мощностью — это разные сценарии, особенно для электрического отопления и мощной техники.

1. Определить вводы: газ, электричество, вода, канализация, связь и условия подключения
2. Выбрать место котельной, узла ввода воды, щитов, санузлов и кухни
3. Запланировать стояки, шахты и основные трассы без пересечений с несущими элементами
4. Продумать вентиляцию, дымоходы и пути воздуховодов
5. Заложить слаботочку, точки автоматизации и резервное питание
6. Свести все в единый проект и проверить пересечения систем

То, что проходит сквозь фундамент и несущие конструкции, должно быть на чертеже до бетонных работ. Сюда относятся гильзы под трубы, закладные под кабели, отверстия под вентиляцию и дымоходы, выпуск канализации, ниши под щиты, коллекторы и котельное оборудование.

• Гильзы через фундамент под воду, газ, электричество и выпуск канализации
• Закладные под наружное освещение, ворота, видеонаблюдение
• Шахты и отверстия под вентиляцию и дымоходы
• Трубы-резервы между этажами и в стяжке под будущие кабели
