Группы электропроводки в доме: как разделить розетки, свет и мощную технику

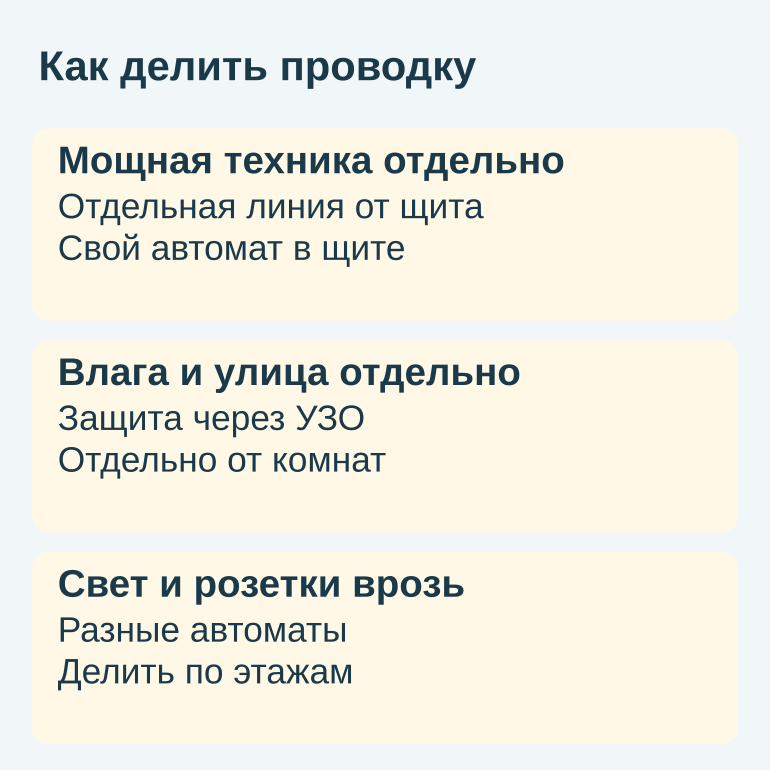

Разделите проводку так: мощная и критичная техника — каждой своя линия от щита, влажные и уличные цепи — отдельно через УЗО или дифавтомат, свет — отдельно от розеток, остальное — по этажам и зонам. Главное условие — при срабатывании одного автомата не должны гаснуть котел, насос, холодильник и все освещение, а ремонт можно было делать без обесточивания всего дома.

Зачем делить проводку на группы

Группировка решает три задачи сразу: ограничивает ток в каждой ветке до безопасного для кабеля и автомата, локализует аварию в одной зоне и позволяет отключить часть дома для ремонта. Все дальнейшие решения — это перевод этих задач в конкретный список линий.

Что будет, если всё на одной линии

На одной линии любое короткое замыкание или перегрузка от чайника, утюга и микроволновки одновременно гасит весь дом. Вместе со светом останавливаются котел, насос скважины и холодильник, а поиск причины затягивается.

Ремонтировать такую сеть тоже неудобно: заменить розетку в спальне нельзя без обесточивания морозильника и котельной. Любая локальная работа превращается в общедомовое отключение.

• Одна перегрузка отключает весь дом
• Короткое замыкание в одной розетке гасит свет везде
• Нельзя обесточить только проблемный участок
• Останавливаются котел, насос, холодильник
• Сложно найти, где сработала защита

Три принципа группировки

Безопасность — ток в группе не превышает номинал автомата и сечение кабеля, а влажные зоны (санузел, кухня у мойки, улица) обязательно защищаются УЗО или дифавтоматом. Это снижает риск перегрева проводки и удара током при пробое изоляции в бойлере или стиральной машине.

Удобство и ремонтопригодность означают, что авария в одной зоне не тянет за собой другие. Санузел не должен гасить кухню, а замена выключателя в комнате — останавливать котел. Поэтому критичные потребители получают независимые линии.

• Безопасность: правильный номинал автомата и УЗО во влажных зонах
• Удобство: котел, холодильник, насос — на отдельных линиях
• Ремонтопригодность: одну комнату можно обесточить, не трогая остальные

Какие линии обязательно выводить отдельно

Отдельный кабель от щита нужен там, где прибор берет большой ток или его внезапное отключение критично для дома. Чем выше мощность и чем болезненнее простой, тем больше оснований для своей линии и своего автомата.

Смысл отдельной линии — локализация. Срабатывание защиты на стиральной машине не должно гасить свет в коридоре и котел, а ремонт кухонной розетки — оставлять дом без отопления.

Мощная и критичная техника

К первой группе относятся приборы с большим постоянным или пиковым током: варочная панель, духовка, бойлер, проточник, теплый пол. Объединять их с обычными розетками бессмысленно — общая защита будет либо ложно срабатывать, либо окажется завышенной и плохо защитит кабель.

Ко второй — техника, чей простой ломает быт: котел с насосами и автоматикой, холодильник или морозильник, посудомойка и стиралка. Их выносят отдельно, потому что двигатели и нагреватели часто вызывают срабатывания защиты.

• Котел и оборудование котельной
• Варочная панель и духовой шкаф
• Бойлер или проточный нагреватель
• Стиральная и посудомоечная машины
• Теплый пол по зонам
• Кондиционеры — каждый внутренний блок отдельно

Влажные и уличные линии

Все, что связано с водой или находится снаружи, — зона повышенного риска утечки. Розетки в ванной, у мойки, выводы на стиралку, бойлер и теплый пол в санузле ведут отдельно, чтобы каждую цепь закрыть своим УЗО без отключения соседей.

Уличные розетки, подсветка участка, линии к бане, гаражу и хозблоку — всегда отдельные цепи со своей защитой. Влага, перепады температур и повреждения кабеля делают их самыми аварийными, и их срабатывание не должно гасить дом.

• Розетки санузлов и у мойки
• Стиральная и посудомоечная машины, бойлер, теплый пол
• Уличные розетки и освещение участка
• Линии к бане, гаражу, хозблоку

Что можно объединять, а что нельзя

Вести каждую розетку своим кабелем — перерасход и огромный щит без выигрыша в безопасности. Собирать все на два автомата — противоположная крайность, когда один автомат гасит полдома. Объединяют то, что редко работает на полную мощность одновременно и относится к одной зоне.

• Можно: розетки спальни и смежного коридора
• Можно: свет двух соседних комнат одного этажа
• Можно: розетки кабинета и гостевой при умеренной нагрузке
• Нельзя: котел и любые бытовые розетки на одной линии
• Нельзя: кухонные розетки и санузел вместе
• Нельзя: стиральная машина и освещение в одной группе
• Нельзя: уличные и внутренние розетки вместе

Розетки по комнатам и зонам

Удобный принцип — одна зона — одна линия. Спальня с коридором спокойно живет на одном автомате из-за небольшой суммарной нагрузки от зарядок и торшеров. Кухня всегда делится: общая группа розеток отдельно от выделенных линий для мощной техники.

Влажные зоны отделяют от сухих жилых комнат. Санузел со стиралкой и бойлером получает свою группу с УЗО, иначе утечка обесточит сразу кухню и ванную. Уличные розетки также изолируют от внутренних.

• Спальня + коридор — одна розеточная линия
• Гостиная — отдельно из-за ТВ-зоны и пылесоса
• Кабинет — отдельно при наличии техники
• Санузел — своя группа с УЗО
• Кухонные розетки общего пользования — отдельно от плиты и духовки
• Улица — изолированная линия с уличным УЗО

Почему свет отделяют от розеток

Раздельный свет оставляет освещение при аварии в розетках. Если замкнет фен или утюг, выбьет розеточный автомат, но человек не останется в темноте с горячим прибором. И наоборот, при проблеме со светильником розетки остаются под напряжением.

Свет группируют по этажам или крыльям дома, объединяя 2–3 комнаты на один автомат — нагрузка от современных светодиодных ламп невелика. Уличное и декоративное освещение ведут отдельными линиями из-за другой логики управления и защиты.

• Свет первого этажа — отдельная группа
• Свет второго этажа — отдельная группа
• Свет санузлов — желательно отдельной линией
• Уличное освещение — самостоятельная линия
• Декоративная подсветка — отдельно от основного света

Как зонировать дом по этажам и крыльям

Делить нужно не только по типу нагрузки, но и по географии. Если все розетки этажа и весь свет дома на двух автоматах, любое срабатывание гасит половину здания. Защита должна локализовать проблему, а не расширять ее.

При отключении любой группы должна оставаться возможность безопасно дойти до щита и пользоваться частью дома. Поэтому свет и розетки разносят по этажам, крыльям, кухне, санузлам, котельной и улице.

Правило «если выбьет автомат»

Перед утверждением схемы прогоните сценарии: выбило санузел — кухня и коридор работают, сработала уличная розетка от воды — внутри все в порядке, замкнуло в люстре спальни — свет на лестнице остался. Это проверка правильности группировки.

Рабочее правило — свет и розетки одной комнаты питаются от разных автоматов, а соседние функциональные зоны не сидят на общей линии. Тогда неисправность гасит один угол, а не весь дом.

• Свет санузла не зависит от его розеток
• Освещение лестницы и коридоров — отдельная группа
• Холодильник не на одной линии со стиралкой или бойлером
• Уличные розетки отделены от внутренних
• Котельная — отдельной линией от щита

Двухэтажные дома и пристройки

В двухэтажном доме базовый минимум — четыре группы общего назначения: свет первого этажа, свет второго, розетки первого, розетки второго. К ним добавляются кухня, санузлы, котельная и улица. При аварии гаснет один этаж, и к щиту можно спуститься по освещенной лестнице.

Гараж, мастерская, баня и хозблок питаются своими линиями от главного щита, лучше через отдельный субщит в самой пристройке. Тогда замыкание в гаражном удлинителе или сырость в бане не затрагивает жилую часть.

• Свет первого и второго этажей — раздельно
• Розетки по этажам — раздельно
• Гараж и мастерская — собственные линии
• Баня и хозблок — через свой субщит

Сколько групп нужно дому 100, 150 и 200 м²

Точное число зависит от набора техники, количества санузлов и наличия котельной. Ниже — ориентиры для типового дома с электроплитой или варочной, двумя санузлами, бойлером, стиралкой, посудомойкой, котлом и несколькими уличными линиями.

• Дом 100 м²: 10–14 групп — кухня 2–3 линии, санузел, котельная, по группе света и розеток на этаж, улица
• Дом 150 м²: 14–18 групп — добавляются второй санузел, отдельные линии под кондиционеры, теплый пол, деление розеток по крыльям
• Дом 200 м² и больше: 18–25 групп — отдельные группы под мастерскую, гараж, баню, освещение участка, насос скважины, резерв

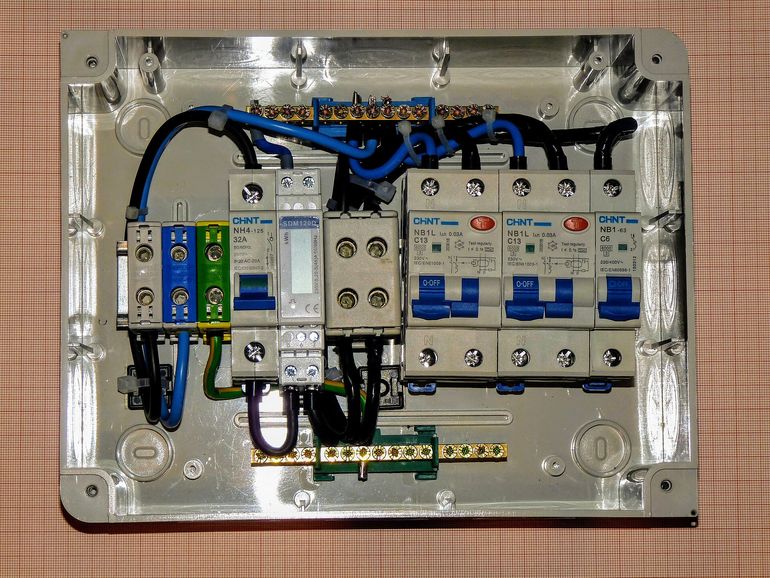

Группа — это отдельная отходящая линия со своей защитой, а не один автомат на одно устройство. Экономия на двух-трех группах ради меньшего щита приводит к перегруженным линиям и отключению половины дома одним автоматом.

Что сказать электрику перед монтажом

Опишите не схему щита, а образ жизни: где стоит мощная техника, какие зоны мокрые, что выходит на улицу и какие сценарии освещения нужны. Монтажник переведет это в линии, автоматы и сечения, если увидит картину помещений и нагрузок.

• Мощная техника отдельно: плита, духовка, бойлер, проточник, насос скважины — каждой своя линия
• Мокрые зоны отдельно: санузлы, постирочная и розетки у мойки — на свои группы с УЗО
• Улица отдельно: розетки, свет участка, хозпостройки не вешать на внутренние группы
• Свет отдельно от розеток: при срабатывании розеточного автомата освещение остается
• Зонирование по этажам и крыльям: свет и розетки делят минимум по этажам, в больших домах — по крыльям
