Гильзы и проходы коммуникаций через стены, перекрытия и фундамент: как заложить заранее

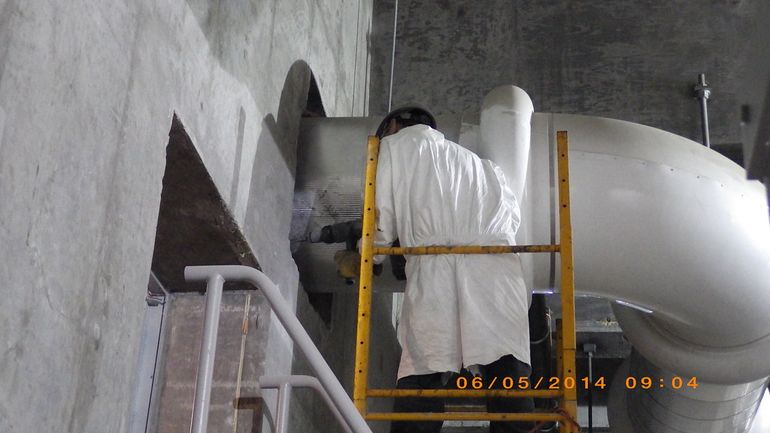

Что такое гильза и зачем её закладывать заранее

Гильза — это короткая закладная труба, которую заранее устанавливают в фундамент, стену или перекрытие, чтобы потом через неё провести рабочую коммуникацию: водопровод, канализацию, кабель или воздуховод. Смысл простой: бетон и кладка не должны касаться рабочей трубы напрямую, а отверстие должно появиться в конструкции до её застывания, а не после.

Правильно заложенная гильза — это рычаг контроля над стройкой. Пока опалубка ещё пустая, владелец и подрядчик договариваются о точках ввода, диаметрах и отметках, фиксируют их в чертеже и в натуре. Если этот шаг пропущен, через полгода придётся бурить алмазной коронкой готовый монолит, спорить с подрядчиком о том, кто оплачивает работу, и мириться с ослабленной конструкцией.

Гильза, рукав, закладная: разбираемся в терминах

В обиходе слова путают, но на стройке у них разные роли. Закладная — это любой элемент, заранее установленный в конструкцию до её заливки или кладки: гильза, анкер, пластина. Гильза — частный случай закладной: отрезок трубы большего диаметра, через который потом пройдёт рабочая коммуникация. Рукавом обычно называют ту же гильзу, когда речь о проходе сквозь стену или перекрытие, особенно в инженерных разделах проекта.

Сам проход — это узел: гильза плюс рабочая труба плюс зазор между ними плюс материал герметизации. Когда подрядчик говорит «сделаем проход», требуйте уточнения: что за гильза, какой диаметр, чем уплотняется кольцевой зазор. Без этих трёх параметров узел не существует, и принять его по факту будет нечем.

• Закладная — любой элемент, вмонтированный в конструкцию до её застывания
• Гильза — отрезок трубы большего диаметра под рабочую коммуникацию
• Рукав — та же гильза в терминологии проходов через стены и перекрытия
• Проход — готовый узел: гильза, рабочая труба, зазор и герметизация

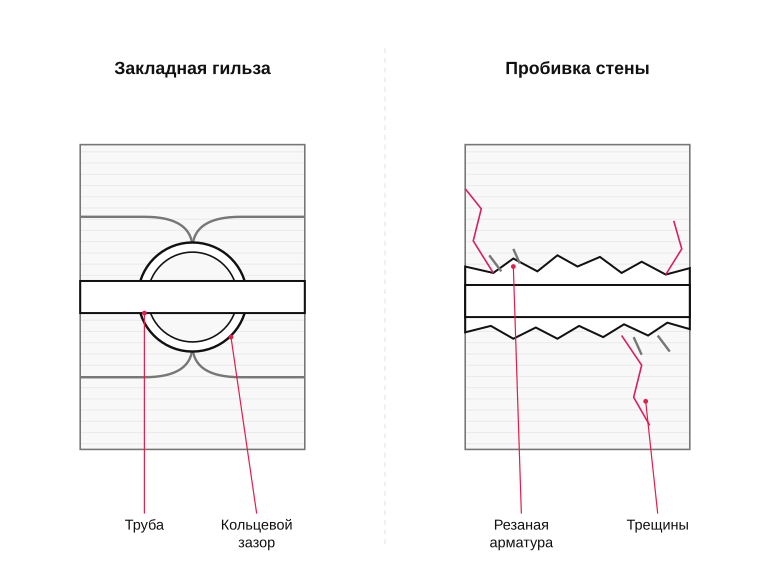

Почему пробивка готовой стены — это плохо

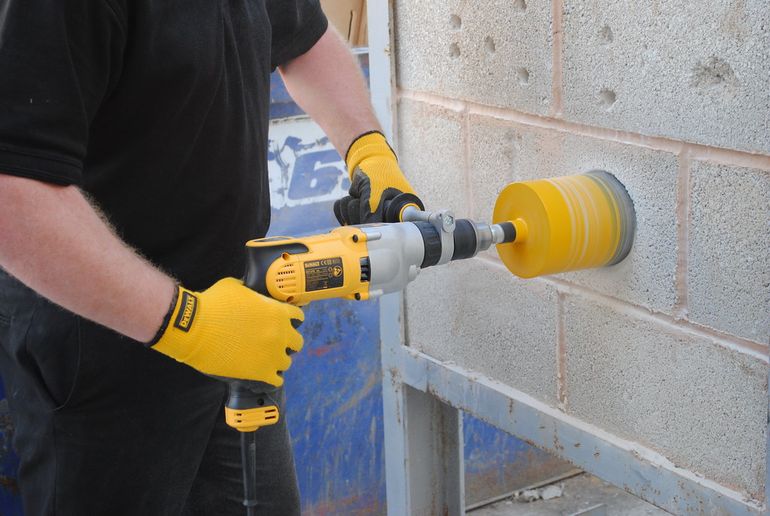

Пробивка готового монолита или кладки — это всегда переделка, а не нормальная работа. Алмазная коронка стоит денег, режет арматуру, ослабляет сечение и почти всегда оставляет отверстие неправильного диаметра: либо впритык к трубе, либо с лишним зазором, который потом затыкают чем попало. В фундаменте такой проход становится мостиком холода и точкой протечки, в перекрытии — местом, где трещина пойдёт первой.

Закладная гильза снимает все эти проблемы заранее. Отверстие появляется до бетонирования, арматура обходится по проекту, диаметр выбирается с расчётом на рабочую трубу и слой утеплителя или уплотнителя. Решение должно иметь владельца: либо вы фиксируете точки ввода до заливки и подписываете их с подрядчиком, либо потом платите за бурение, восстановление гидроизоляции и спорные акты.

• Алмазное бурение режет арматуру и ослабляет сечение
• Отверстие получается либо впритык, либо с избыточным зазором
• Нарушается гидроизоляция фундамента и пароизоляция стены
• Появляется мостик холода в точке прохода
• Стоимость переделки ложится на заказчика, если узел не зафиксирован в проекте

Какие коммуникации и где проходят через конструктив

Перед тем как разбираться с материалами и герметизацией, стоит увидеть всю картину: где именно коммуникации пересекают конструктив дома. Если этой карты нет в голове у заказчика, подрядчик закладывает гильзы по своему усмотрению — а потом окажется, что под канализационный выпуск никто не подумал, а ввод воды идёт через угол ленты.

Логика простая: любая коммуникация, которая входит в дом снаружи или переходит из этажа на этаж, рано или поздно пересекает бетон, кладку или кровельный пирог. Каждое такое пересечение — точка риска, и её владелец должен видеть на чертеже до начала земляных работ.

Маршрут снизу вверх: от ввода воды до выхода вентиляции

Двигаемся по дому так, как идут сами коммуникации. Снизу — ввод холодной воды и канализационный выпуск через фундаментную ленту или плиту, обычно ниже глубины промерзания. Дальше по стене первого этажа — ввод силового кабеля и, если есть, газовая труба. Через межэтажные перекрытия проходят стояки водоснабжения, канализации, отопления и слаботочка. Венчает маршрут вентиляция и дымоход: они пробивают перекрытие верхнего этажа и кровельный пирог наружу.

На каждом из этих участков нужен свой тип закладной. Гильза под канализацию работает с уклоном и большим диаметром, под кабель — с защитой от влаги и грызунов, под вентиляцию — с термоизоляцией и кровельной проходкой. Если маршрут не нарисован заранее, монтажники начнут штробить готовый бетон — это и есть та слабая позиция, которая дорого стоит.

• Ввод воды — через фундамент ниже промерзания
• Канализационный выпуск — через ленту или плиту с уклоном
• Силовой кабель — через стену цоколя или фундамент
• Стояки воды и канализации — через межэтажные перекрытия
• Вентиляция и дымоход — через перекрытие и кровлю

Что закладывают в фундамент, а что — в стены и перекрытия

В фундамент идут самые тяжёлые по последствиям закладные: вскрыть готовую ленту или плиту, чтобы добавить забытую гильзу, — это алмазное бурение, потеря времени и риск для арматуры. Поэтому в опалубку до заливки ставят гильзы под ввод воды, канализационный выпуск, силовой кабель и при необходимости — резерв под слаботочку или второй ввод. Диаметр берут с запасом: рабочая труба должна свободно проходить с зазором под уплотнитель, например стальная труба или толстостенный ПНД под кабель, ПВХ или асбоцемент — под канализацию.

В стенах и перекрытиях задача мягче, но логика та же. В кладке гильзы закладывают по ходу работ — обычно отрезки ПВХ или стальной трубы под стояки, кабели и вытяжку. В монолитных перекрытиях гильзы крепят к арматуре до бетонирования, чтобы потом не долбить плиту. Решение по каждому проходу должно иметь владельца: либо проектировщик, либо прораб с подписанной схемой, иначе ответственность за забытую гильзу размоется и переделку оплатит заказчик.

• В фундамент: ввод воды, канализационный выпуск, силовой кабель, резервная гильза
• В наружные стены: вытяжки, дополнительные кабели, кондиционерные трассы
• В межэтажные перекрытия: стояки воды и канализации, вентканалы, слаботочка
• В кровлю: проходки под вентиляцию, дымоход, антенные и солнечные трассы

Материалы гильз: сталь, ПНД, ПВХ, асбоцемент

Материал гильзы — не вкусовщина, а инженерное решение под конкретный узел. Через фундамент идёт нагрузка от грунта и возможная подвижка дома, в кладке работает другая логика, а в перекрытии — третья. Если перепутать и поставить тонкостенный ПВХ там, где нужна сталь, гильзу со временем раздавит или порвёт по шву, и узел придётся вскрывать вместе с отделкой.

Дальше — короткий разбор по двум сценариям: тяжёлый низ дома и более лёгкие проходы выше нулевой отметки. Решение по материалу должно иметь владельца и быть зафиксировано в проекте или хотя бы в схеме узлов, иначе на площадке его примет тот, кто оказался ближе к бетономешалке.

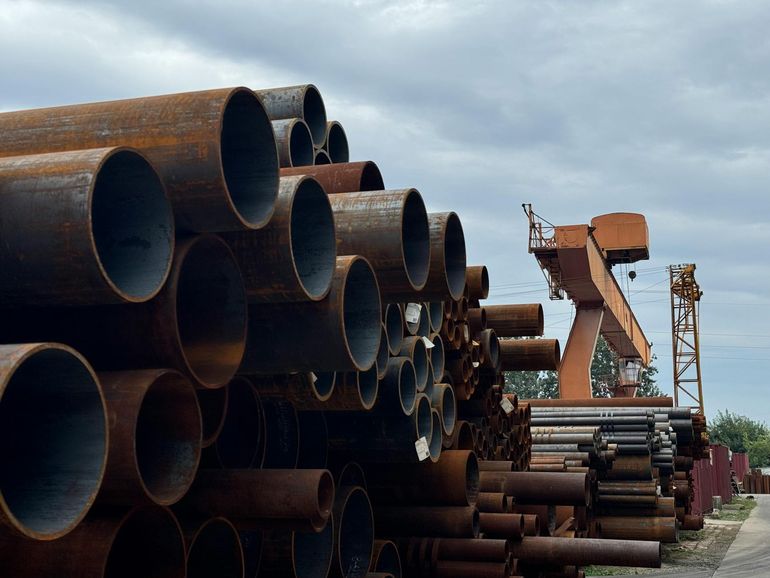

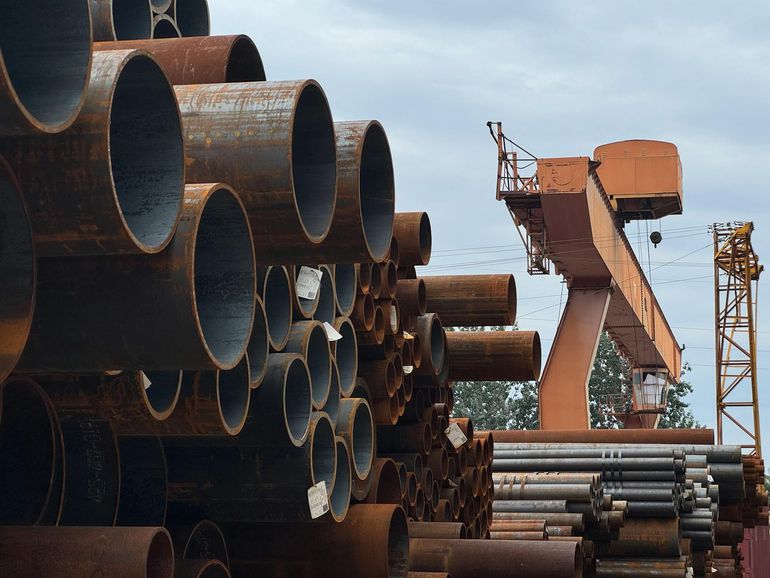

Стальная труба и асбоцемент для фундамента

В фундаменте и под отмосткой гильза работает на сжатие и сдвиг: грунт давит, лента может сезонно играть, а внутри идёт ответственная коммуникация — ввод воды, канализационный выпуск, силовой кабель. Здесь уместна толстостенная стальная труба, например ВГП или электросварная, диаметром заметно больше рабочей, чтобы между ней и трубопроводом оставался зазор под уплотнение и подвижку.

Асбоцементная труба — рабочий вариант для ввода воды и канализации через ленту или плиту: не гниёт, не боится влаги и щёлочи бетона, держит грунтовую нагрузку. Минус — хрупкость при монтаже и неудобная резка, поэтому подрезку и фаски лучше делать заранее, а торцы фиксировать в опалубке так, чтобы при заливке гильзу не сместило вибратором.

• Стальная толстостенная труба — ввод воды, канализационный выпуск, силовой кабель через ленту
• Асбоцементная труба — ввод воды и канализации через фундамент, проходы под отмосткой
• Обязательный запас по диаметру: рабочая труба плюс место под уплотнитель и подвижку

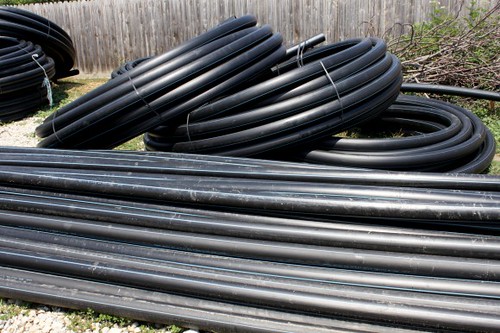

ПНД и ПВХ для стен и перекрытий

Выше нулевой отметки нагрузки на гильзу резко падают, и здесь уместны полимеры. ПНД хорошо работает как гильза под кабель и тонкие водопроводные линии в кладке и перекрытии: гладкая стенка, не ржавеет, легко режется, спокойно переносит лёгкую подвижку конструкции. ПВХ — рабочий вариант для проходов канализации и вентиляции через межэтажные перекрытия и внутренние перегородки, например серая канализационная труба нужного диаметра, поставленная как закладной рукав.

Чего полимеры не любят — это высокой температуры и прямой нагрузки от бетона без поддержки. Через дымоход или горячий вентканал ПВХ не пускают, а в монолитном перекрытии тонкостенную трубу обязательно фиксируют и подпирают изнутри заглушкой или вкладышем, иначе при вибрировании её сплющит и проход придётся высверливать заново.

• ПНД — гильзы под кабель и тонкие водопроводные линии в стенах и перекрытиях
• ПВХ (например, серая канализационная труба) — проходы канализации и вентиляции внутри дома
• Не использовать полимеры рядом с дымоходами и горячими вентканалами
• В монолите ставить внутреннюю заглушку, чтобы гильзу не смяло при заливке

Как закладывают гильзы в фундамент и стены

Закладка гильзы — это работа по проекту, а не по наитию бригады. До заливки бетона или начала кладки на руках должны быть отметки осей, диаметры и привязки каждого ввода: вода, канализационный выпуск, кабель, вентиляция. Если этого нет — стройку не запускают, иначе через месяц придётся бурить готовый монолит и платить за переделку.

Решение по каждому проходу должно иметь владельца: либо это зона ответственности проектировщика, либо вы сами фиксируете схему в письменном виде и согласуете с бригадиром под роспись. Слабая позиция на этом этапе оборачивается забытой гильзой под ввод воды или канализационным выпуском без уклона.

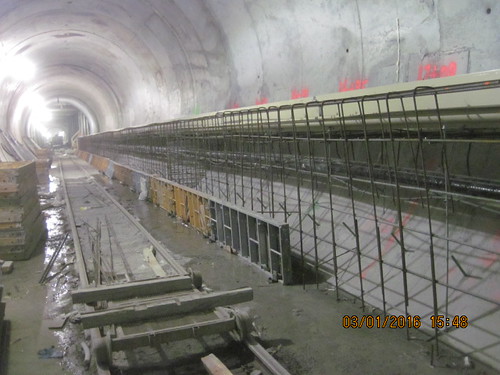

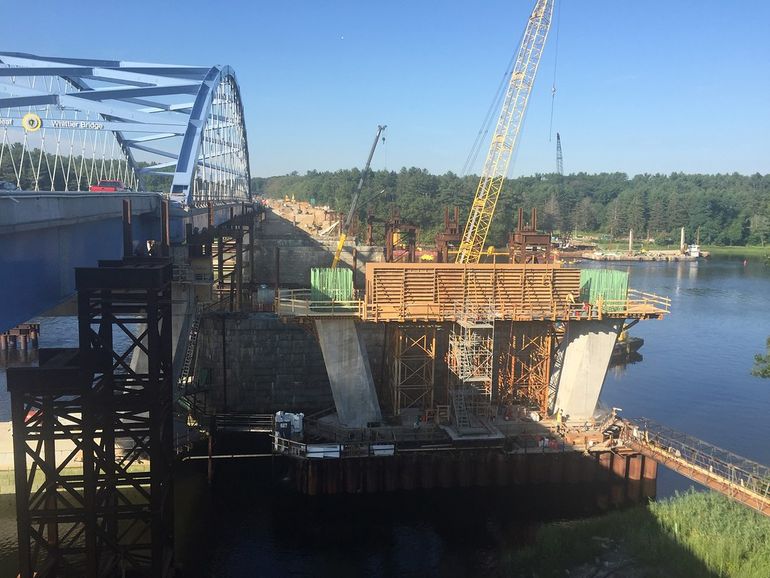

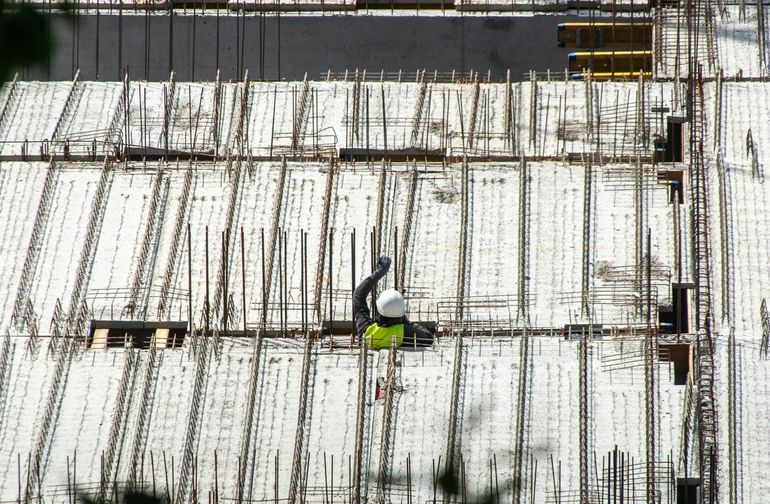

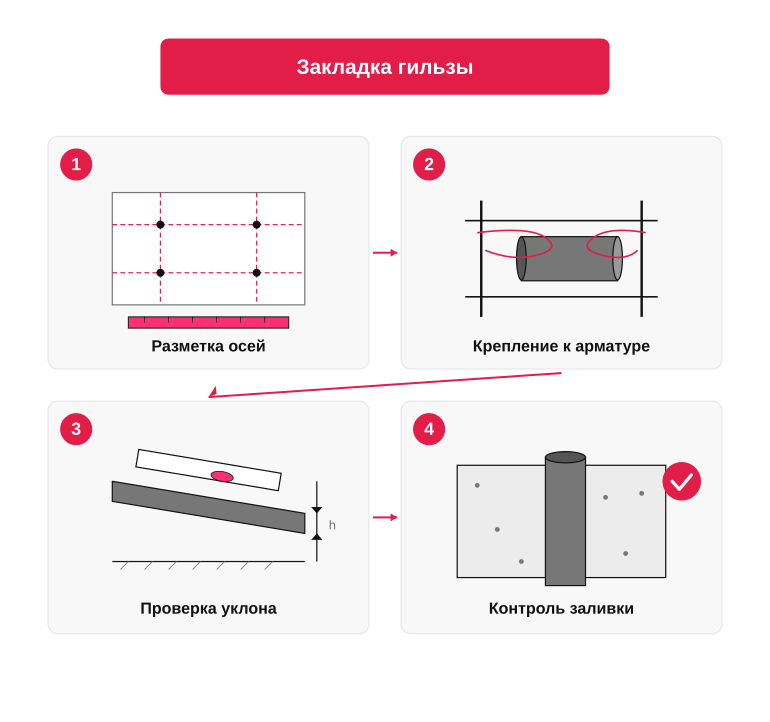

Фиксация в опалубке перед заливкой

Гильзу размечают по проекту: на щите опалубки отмечают центр оси, выносят отметку по высоте и проверяют привязку к ближайшим осям фундамента. Дальше отрезок трубы (например, стальная труба, ПНД или асбоцемент) пропускают сквозь оба щита опалубки насквозь, чтобы концы выходили наружу минимум на 50–100 мм с каждой стороны — это защитит торцы от затекания бетона и облегчит зачистку.

Крепление делают в двух точках: к арматурному каркасу — вязальной проволокой или хомутами, к опалубке — саморезами через щит или распорными брусками. Для канализационного выпуска уклон задают сразу: гильзу выставляют под нужным наклоном по уровню и фиксируют жёстко, чтобы вибратор не сбил её при уплотнении бетона. Торцы закрывают заглушками или монтажной лентой, иначе внутрь натечёт цементное молоко.

• Разметить ось и отметку по проекту
• Пропустить гильзу сквозь оба щита опалубки с запасом 50–100 мм
• Привязать к арматуре проволокой или хомутами
• Закрепить к щиту опалубки саморезами или брусками
• Выставить уклон для канализации по уровню
• Закрыть торцы заглушками от цементного молока
• Проконтролировать положение после заливки и вибрирования

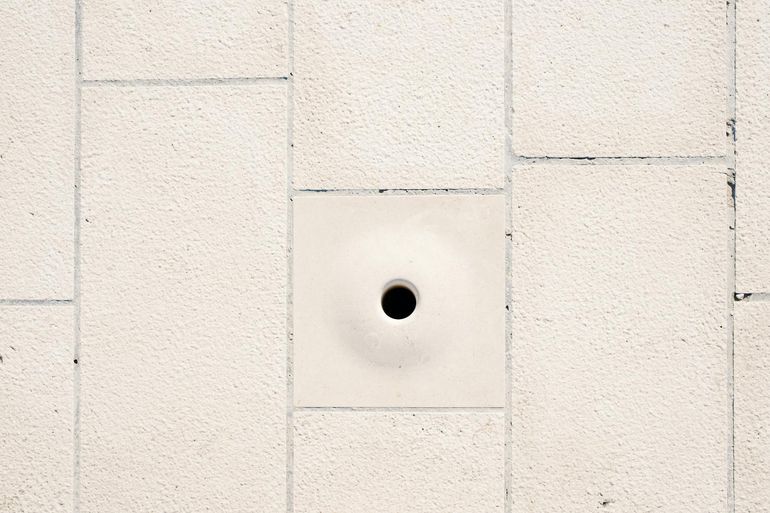

Закладка в кладке и монолитной стене

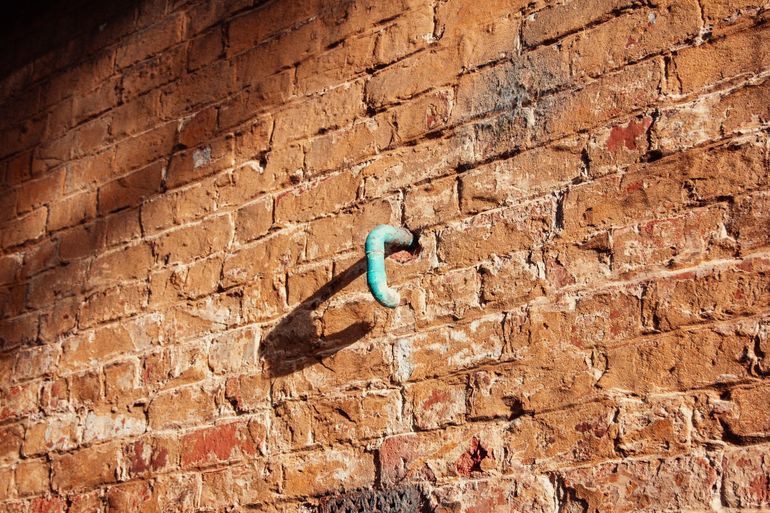

В кирпичной или блочной стене гильзу укладывают по ходу кладки: каменщик доводит ряд до отметки, ставит отрезок трубы нужного диаметра (например, ПВХ для канализации, стальная труба для кабеля), а соседние блоки подрезает или подбирает по размеру так, чтобы гильза легла на раствор без распора. Пустоты вокруг заполняют раствором того же состава, что и кладочный шов, — без монтажной пены в несущих узлах.

В монолитной стене логика та же, что и в фундаменте: гильза вяжется к арматурному каркасу до установки опалубки и проходит щит насквозь. Для крупных проходов под вентиляцию или канализацию имеет смысл собрать жёсткую коробку из доски или фанеры — её выставляют по проекту, фиксируют распорками и достают после распалубки, оставляя готовый проём с ровными гранями. Слабая фиксация здесь дорого стоит: смещение на 30–50 мм уже ломает разводку внутри дома.

• Кирпич и блок: гильза ложится в шов по ходу кладки
• Монолит: вязка к арматуре до установки опалубки
• Крупные проёмы: деревянная коробка-вкладыш
• Заполнение зазоров кладочным раствором, а не пеной
• Контроль отметки и оси после каждого этапа

Герметизация прохода: зазоры, манжеты, мастики

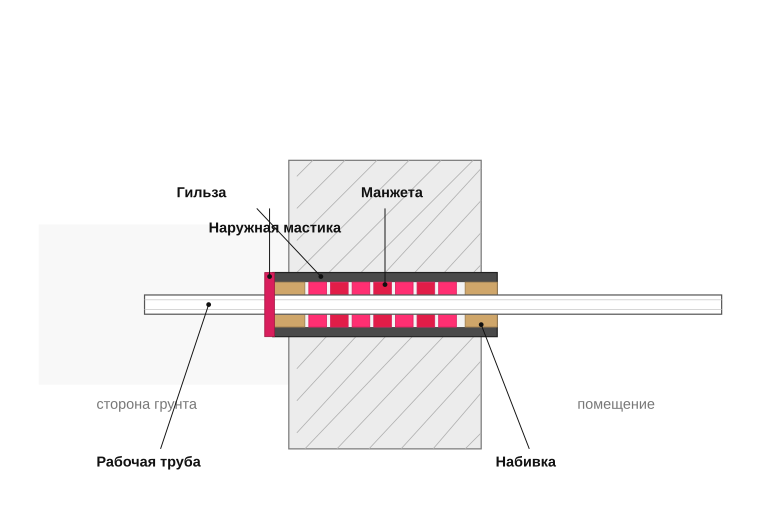

Сама по себе гильза не делает проход герметичным — она лишь даёт правильную геометрию узла. Дальше всё решает то, чем заполнен зазор между рабочей трубой и стенкой гильзы. Если этот слой собран небрежно, в дом потянет холод, сырость, запахи из канализации и грызунов, а зимой по гильзе пойдёт конденсат и иней. Поэтому зазор закладывается осознанно, а не выгоняется в ноль ради экономии диаметра.

Главная развилка здесь — что именно вы герметизируете: сухой ввод кабеля, напорную трубу воды, канализационный выпуск или вентиляционный короб. Под каждый случай свой набор материалов: набивка, уплотнительные манжеты, мастики, термоусадка, противопожарные составы. Монтажная пена тут не универсальный ответ, а узкий инструмент с понятной зоной применения.

Правильный зазор и набивка

Гильза подбирается так, чтобы между ней и рабочей трубой оставался кольцевой зазор ориентировочно 10–20 мм на сторону — точное значение уточняйте по проекту и типу коммуникации. Этот зазор нужен по двум причинам: труба должна свободно работать на температурное расширение и небольшие подвижки конструктива, а монтажник должен иметь физическую возможность плотно набить уплотнитель по всему периметру. Если гильза сидит впритык, ни о какой герметизации речи нет — это просто отверстие в бетоне.

Сам зазор заполняется послойно: внутри идёт эластичная набивка, снаружи — финишный герметик или мастика. Для воды и канализации обычно используют просмолённую паклю, минеральные жгуты или специализированные уплотнительные шнуры, например типа Вилатерм; для огнестойких узлов через перекрытия — негорючие составы и противопожарные манжеты. Набивка должна быть плотной по всей глубине гильзы, а не косметической пробкой на 2 см с торца.

• Кольцевой зазор ориентировочно 10–20 мм на сторону
• Плотная набивка по всей глубине гильзы, а не с торца
• Эластичный уплотнитель внутри: пакля, минеральный жгут, Вилатерм
• Финишный слой снаружи: мастика или герметик под условия узла
• В перекрытиях — негорючие материалы и противопожарные манжеты

Уплотнители, манжеты и где монтажная пена не работает

Монтажная пена уместна там, где узел сухой и не нагружен: например, добивка зазора вокруг гильзы под кабель во внутренней стене или вокруг вентиляционного короба внутри тёплого контура. На вводе воды и канализации через фундамент пена не работает: она боится постоянной влаги, ультрафиолета и подвижек, со временем крошится и теряет адгезию. Снаружи её ещё и грызуны проходят насквозь за один сезон — особенно на вводе в подполье.

Для ответственных узлов используют готовые решения: резиновые уплотнительные манжеты и сальники, например типа Link-Seal, гидрошпонки на проходах в монолите, противопожарные муфты на канализационных стояках через перекрытия. Снаружи всё закрывается стойкой мастикой — битумной на фундаменте под землёй, полиуретановым или MS-герметиком на видимых узлах. Решение по каждому проходу должно иметь владельца: либо это закрытый и принятый узел с понятным составом, либо через год вы вскрываете отделку и переделываете.

• Сухие внутренние узлы — допускается монтажная пена как добивка
• Ввод воды и канализации — резиновые манжеты и сальники, например Link-Seal
• Проходы в монолите — гидрошпонки и набухающие шнуры
• Канализация через перекрытия — противопожарные муфты
• Наружная гидроизоляция — битумная мастика под землёй, полиуретан или MS-герметик на видимых узлах

Типовые ошибки самостройщиков и памятка перед заливкой

Большая часть проблем с проходами коммуникаций рождается не на стройке, а в голове: владелец доверился бригаде на словах, не открыл проект и не проверил закладные перед заливкой. Дальше уже поздно — бетон не спорит, и любая забытая гильза превращается в счёт за алмазное бурение, переделку гидроизоляции и нервы. Решение по закладным должно иметь владельца, а не размытое «мы там посмотрим по ходу».

Главные ошибки и чем они оборачиваются

Типовые провалы повторяются из стройки в стройку и стоят одинаково дорого. Самая частая — забытый ввод воды: фундамент уже залит, и трубу заводят либо через цоколь с риском промерзания, либо алмазным бурением с повреждением арматуры и гидроизоляции. Не меньшая беда — гильза, поставленная впритык по диаметру: рабочая труба входит без зазора, компенсировать осадку и температурные подвижки нечем, и через сезон по проходу идёт трещина или течь.

Отдельная категория — канализационный выпуск без уклона и пробивка готовой стены под вентиляцию или кабель. Выпуск без уклона работает как пробка, стена после варварской штробы теряет несущую способность в зоне проёма, а кабель в незащищённом отверстии остаётся без механической защиты и нормальной герметизации. Каждая такая ошибка — это либо переделка узла, либо постоянный источник проблем, который всплывёт через год-два.

• Забытый ввод воды — алмазное бурение по готовому фундаменту
• Гильза впритык по диаметру — нет компенсации осадки, появляются трещины
• Канализационный выпуск без уклона — застои и обратный ток
• Пробивка готовой стены под кабель или вентиляцию — потеря прочности узла
• Гильза без герметизации — продувание, влага, насекомые, грызуны
• Проход без гидроизоляции в цоколе — намокание стены изнутри

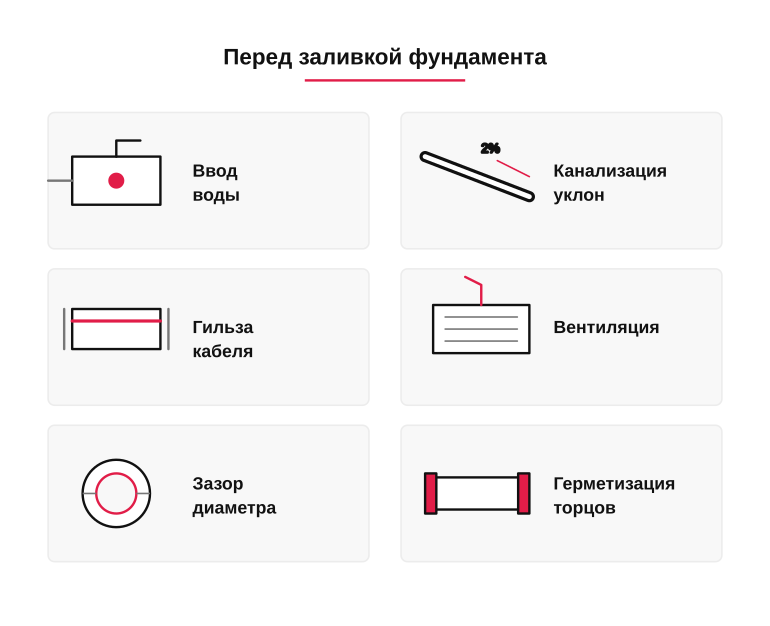

Что проверить до заливки фундамента

Перед бетонированием у владельца должен быть короткий чек-лист, по которому он проходит лично, а не со слов прораба. Каждая закладная — это отдельный пункт с понятным критерием: есть гильза, зафиксирована к арматуре, диаметр с запасом относительно рабочей трубы, торцы закрыты от бетона, отметка и уклон соответствуют проекту. Если по любому пункту ответ размытый — заливку останавливают и разбираются на месте, потому что слабая позиция здесь обходится в разы дороже, чем час задержки бригады.

• Ввод воды: гильза заложена ниже глубины промерзания, диаметр с запасом, торцы заглушены
• Канализационный выпуск: уклон выдержан, отметка по проекту, гильза зафиксирована жёстко
• Электрика: гильза под силовой кабель и резерв под слаботочку, разнесены от водяных вводов
• Вентиляция и дренаж: проходы предусмотрены там, где их сложно сделать потом
• Зазор между рабочей трубой и гильзой достаточен для уплотнителя или манжеты
• Все гильзы привязаны к арматуре, не «плавают» и не сместятся при вибрировании бетона
• Узлы герметизации продуманы заранее: уплотнитель, мастика, например битумная или полиуретановая, манжета
