Где размещать ревизионные лючки в частном доме: карта точек доступа к коллекторам, фильтрам и запорной арматуре

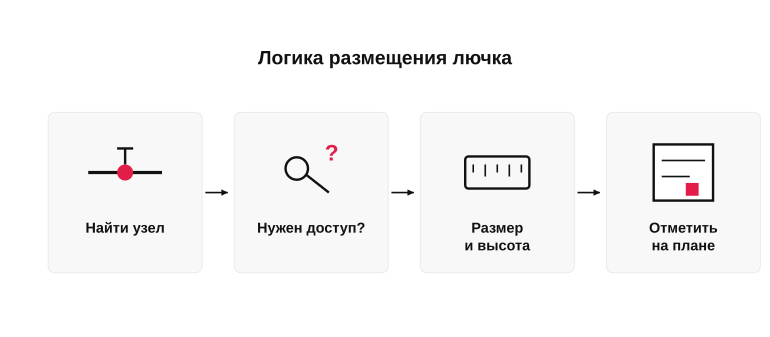

Принцип «узел = лючок»: как думать о доступе на этапе проекта

Логика простая: каждый инженерный узел, к которому когда-нибудь придётся подойти с ключом или отвёрткой, должен получить свой лючок на плане. Не оставите доступ — через пару лет будете разбирать плитку или снимать шкаф, чтобы перекрыть один кран. Слабая позиция здесь дорого стоит: подрядчик закроет узел, распишется в акте и уедет, а жить с этим вам.

Поэтому решение о расстановке лючков принимается не сантехником по факту, а владельцем на этапе проекта отделки. У каждого лючка должен быть владелец решения: где именно, какого размера, на какой высоте от чистого пола. Всё остальное — производные.

Что считается узлом, требующим ревизии

Узел — это любая точка, где стоит арматура, соединение или прибор, которые обслуживают, чистят или перекрывают руками. Если к элементу хоть раз в год нужно подойти с инструментом, за ним закрепляется лючок. Всё остальное — сплошная стена или пол.

Здесь важно не путать узел и трассу. Прямая труба в стяжке доступа не требует, а вот стык, кран или фильтр на этой трассе — требует всегда, без исключений и компромиссов с дизайнером.

• Ввод воды в дом и счётчик
• Фильтры грубой и тонкой очистки, редуктор давления
• Коллекторы ХВС и ГВС
• Коллекторный шкаф тёплого пола, гребёнки отопления
• Канализационные ревизии и прочистки на стояках и лежаках
• Запорные краны на подводках к сантехнике и бытовой технике

Почему решается на этапе проекта, а не после плитки

После укладки плитки, монтажа мебели и подшивки потолка любое изменение стоит в разы дороже: демонтаж, восполнение материала, повторные работы, простой. Фиксируйте точки доступа до того, как маляр возьмётся за финишный слой, — иначе платите дважды.

На плане отделки для каждого узла должно быть отмечено три параметра: положение центра лючка, его габарит и высота от чистого пола. Это то, что подрядчик подписывает вместе со схемой разводки, а стройконтроль проверяет по факту до закрытия стен.

• Точка на плане с привязкой к стене и полу
• Минимальный размер проёма под руку с ключом
• Высота нижнего края от чистого пола
• Отступ от узла до края лючка
• Согласование с раскладкой плитки и мебели

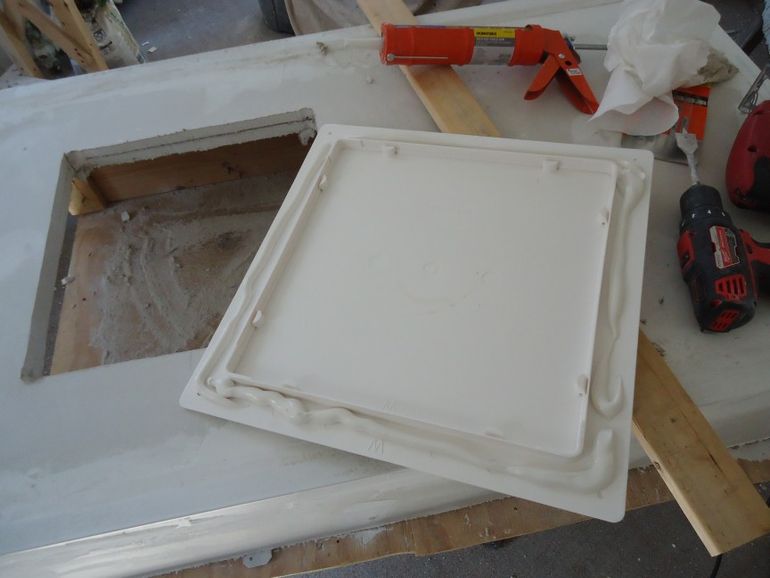

Минимальные размеры проёма и высота от пола

Размер лючка — это не декоративный параметр, а вопрос доступа к аварийному крану в три часа ночи. Если рука с разводным ключом или тестером не проходит в проём, узел считается недоступным, даже если формально лючок есть. Дальше — конкретные ориентиры, ниже которых опускаться нельзя.

Размер под руку и инструмент

Ориентируйтесь не на габарит узла, а на то, что вокруг него должна работать кисть с ключом. Для одиночного крана или фильтра грубой очистки — например, косого фильтра с пробкой — минимум 20×30 см, и это уже впритык. Для коллектора ХВС/ГВС на 3–5 отводов закладывайте 40×50 см, для коллектора тёплого пола — полноценный шкаф от 60×60 см и шире по числу петель.

Проверка простая: приложите к плану раскрытую ладонь с воображаемым ключом на 24 и подвигайте её вокруг арматуры. Если запястье упирается в край проёма — лючок мал. Экономия 10 см здесь оборачивается вскрытой плиткой при первой же протечке.

• Кран на подводке сантехники — от 20×20 см
• Фильтр грубой очистки — от 20×30 см
• Коллектор ХВС/ГВС — от 40×50 см
• Коллектор тёплого пола — шкаф от 60×60 см
• Канализационная ревизия — от 30×30 см

Высота и отступы от узла

Высота считается от чистого пола, а не от стяжки — про это забывают и получают лючок, наполовину закрытый плинтусом или бортиком поддона. Запорные краны на подводках унитаза и раковины ставьте так, чтобы центр лючка был на 15–30 см от пола. Канализационные ревизии — на 30–60 см, чтобы к тройнику подходили и рука, и ведро. Коллекторные шкафы отопления удобнее держать низко, 10–20 см от пола, а шкафы водоснабжения — на уровне пояса, 90–120 см.

Отступ от самого узла до края проёма — минимум 5 см со всех сторон, лучше 7–10. Это запас на изоляцию, на поворот ключа и на то, что монтажник соберёт коллектор не идеально по центру. Отдельно фиксируйте в проекте: лючок не перекрывается унитазом, стиральной машиной, кухонным шкафом и полкой — иначе доступа фактически нет.

• Краны на подводках сантехники — 15–30 см от пола
• Канализационная ревизия — 30–60 см от пола
• Коллектор тёплого пола — 10–20 см от пола
• Коллектор водоснабжения — 90–120 см от пола
• Отступ от узла до края проёма — 5–10 см

Точки доступа по инженерным узлам: от ввода воды до крайней подводки

Пройдите дом по маршруту воды и стоков: от ввода в котельной до крайней подводки за стиральной машиной. В каждой точке, где стоит арматура, фильтр, счётчик или ревизия, должен быть предусмотрен доступ. Если узел закрыт наглухо плиткой или гипсокартоном, при первой же протечке вскрывать придётся отделку, а не лючок.

Логика простая: сначала фиксируете на плане все узлы, затем к каждому привязываете проём нужного размера и высоты. Слабая позиция здесь — оставить решение монтажникам по факту работ: они закроют то, что удобно им, а не вам.

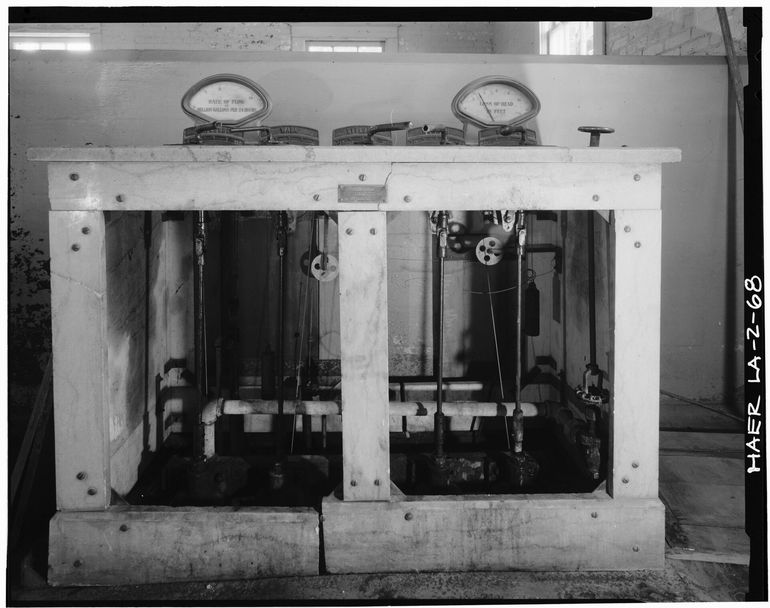

Ввод воды, фильтры, редукторы, коллекторы ХВС/ГВС

Ввод воды со счётчиком, магистральным фильтром грубой очистки (например, с промывной колбой), редуктором давления, обратным клапаном и коллектором ХВС/ГВС — это самый ответственный узел в доме. Если он в котельной или техпомещении, лучше вообще не закрывать его глухой стеной, а оставить в открытом шкафу или за распашной дверцей шириной от 60 см. Когда узел прячут в нишу санузла или кухни, минимальный проём под руку с ключом — от 40×60 см, а колба фильтра должна выкручиваться вниз без упора в полку.

Коллектор ХВС/ГВС с отсечными кранами на каждую линию требует отдельного лючка, если он спрятан в стене. Ставьте нижний край проёма на 20–30 см от чистого пола, чтобы шаровые краны поворачивались свободно, а не упирались в раму. Ошибка, за которую платят дважды: коллектор замуровали за подвесной тумбой раковины — при протечке отсечь линию быстро уже не получится.

• Счётчик воды с прямыми участками до и после
• Магистральный фильтр грубой очистки с промывной колбой
• Редуктор давления и обратный клапан
• Коллектор ХВС/ГВС с отсечными кранами по линиям

Коллекторы тёплого пола, гребёнки отопления, канализационные ревизии, стояки и подводки

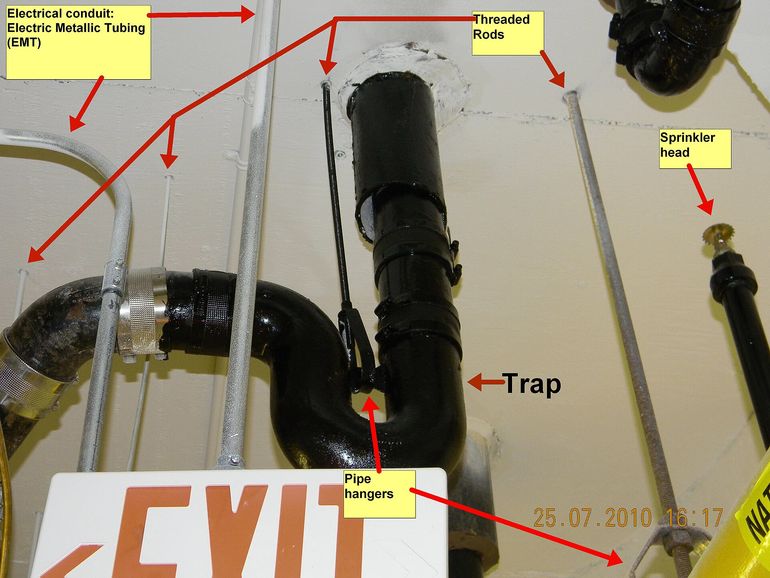

Коллекторный шкаф тёплого пола и гребёнку радиаторного отопления закладывайте с полным фронтальным доступом: дверца или лючок по ширине шкафа, без мебели и коробов сверху. К расходомерам и сервоприводам должна доходить рука с отвёрткой, а не только палец. Канализационные ревизии и тройники прочистки на лежаках и стояках закрывайте лючком от 30×30 см напротив крышки, с запасом на её выкручивание; ревизия за унитазом, к которой нельзя подойти, — классическая ошибка, которую видно только при засоре.

Запорные краны на стояках ХВС, ГВС и полотенцесушителе выносите под лючок в санузле на высоте 10–30 см от пола или на уровне подводок, но не за чашей унитаза и не за коробом стиральной машины. Гибкие подводки к смесителям, бачку унитаза, стиралке и посудомойке живут 5–7 лет — доступ к их запорным кранам должен открываться за минуту, иначе первая же лопнувшая подводка зальёт соседей снизу.

• Коллектор тёплого пола с расходомерами и сервоприводами
• Гребёнка радиаторного отопления с балансировочными кранами
• Канализационные ревизии на лежаках и стояках
• Запорные краны на стояках ХВС, ГВС и полотенцесушителе
• Подводки и краны к унитазу, раковине, ванне, стиральной и посудомоечной машинам

Типовые ошибки размещения лючков

Ошибки размещения лючков всплывают не на стройке, а через год-два, когда нужно перекрыть воду или прочистить фильтр. К этому моменту стены зашиты, мебель встала, плитка уложена — и любой доступ превращается в демонтаж. Проще зафиксировать правила на этапе плана, чем потом ломать чужую работу за свои деньги.

Ошибки геометрии и размера

Самая частая история — проём 200×200 мм напротив крана с длинной рукояткой. Рука в перчатке туда не заходит, ключом не развернуться, а фильтр колбочного типа снять невозможно физически. Минимум под запорную арматуру и фильтр — 300×400 мм, под коллектор — по габариту шкафа плюс запас на манипуляции.

Вторая ошибка — лючок вровень с узлом без отступа. Если кран стоит впритык к краю проёма, ключ упирается в раму. Оставляйте по 50–80 мм свободного пространства вокруг рабочей зоны, иначе доступ есть только визуально, а не руками.

• Проём меньше 300×400 мм у фильтров и кранов
• Узел прижат к краю рамки без отступа
• Лючок ниже 200 мм от пола — не подлезть с ключом
• Глубина ниши меньше вылета рукоятки крана

Ошибки в привязке к мебели и сантехнике

Классика — лючок за унитазом с инсталляцией или за стиральной машиной в нише. Формально доступ есть, фактически нужно демонтировать сантехнику или технику, чтобы дотянуться до крана. Такие точки нужно выносить в сторону: сместить лючок на боковую стену, поднять выше бачка или перенести узел в соседний короб.

То же с кухней: фильтр тонкой очистки под мойкой, закрытый выдвижным ящиком с посудой, или коллектор ХВС за встроенным холодильником. Мебельщик потом ставит фасад по своей логике, и доступ теряется. Финальную расстановку мебели нужно накладывать на план инженерных точек до заказа кухни, а не после.

• Лючок за чашей унитаза или инсталляцией
• Доступ перекрыт стиральной или посудомоечной машиной
• Фильтр под мойкой за глухим ящиком без съёмной стенки
• Коллектор в нише за встроенной техникой
• Ревизия канализации под ванной без съёмного экрана

Примеры по помещениям: санузел, кухня, котельная, коллекторный шкаф

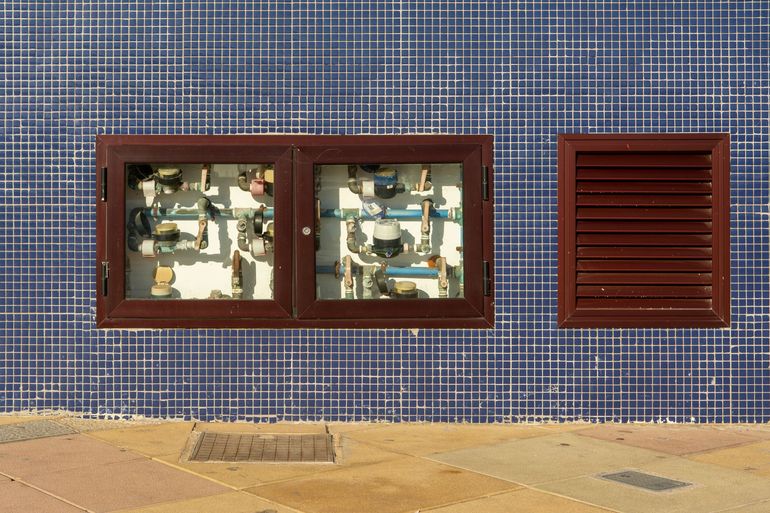

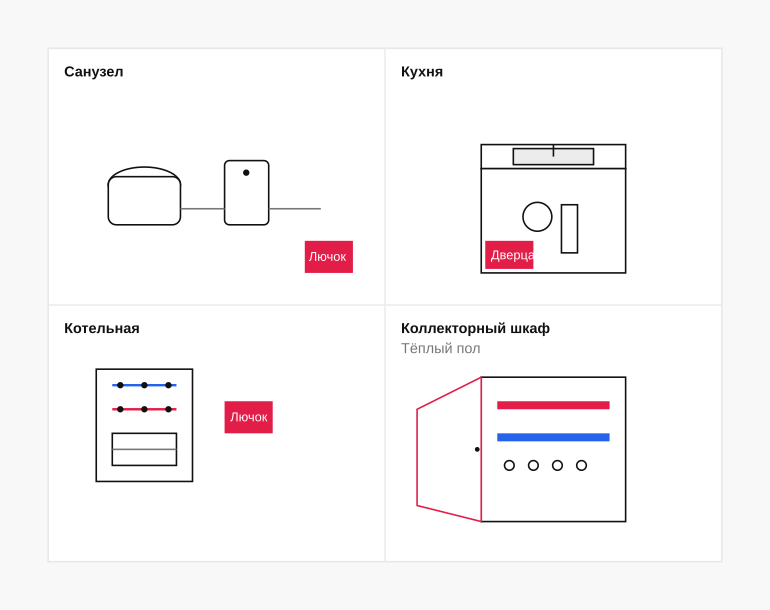

Общий принцип на плане превращается в конкретику только тогда, когда его прикладываешь к реальным помещениям. Ниже — четыре типовых пространства, где ошибки размещения лючков обходятся дороже всего: санузел, кухня, котельная и коллекторный шкаф тёплого пола. Задача владельца — до старта отделки пройти по каждому помещению и зафиксировать точки доступа в задании подрядчику, а не разбираться с этим по факту готовой плитки.

Санузел и кухня

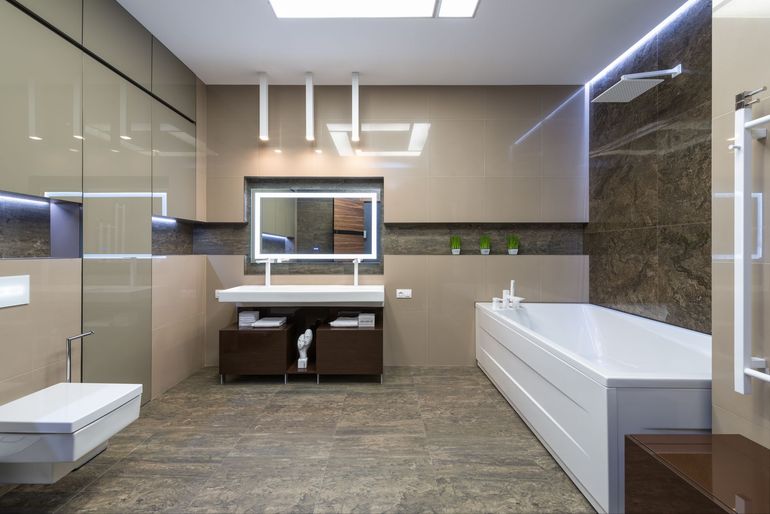

В санузле лючки нужны минимум в трёх точках: за инсталляцией унитаза (доступ к запорному крану бачка, от 200×300 мм), у ванны или душа для подводок и сифона (от 300×400 мм на высоте 100–200 мм от чистого пола) и на ревизии канализационного тройника, если он спрятан в короб. Ключевая ошибка — лючок за самим унитазом или закрытый бортом ванны без съёмного экрана: формально доступ есть, фактически ключ не проходит.

На кухне слабое место — фильтр грубой очистки и кран на подводке к мойке. Если разводка спрятана в цоколь кухонного гарнитура, требуйте съёмную панель или технологический вырез не меньше 300×400 мм напротив узла. Отдельный лючок нужен на любой стеновой ревизии стояка канализации, если кухня примыкает к нему.

• Инсталляция унитаза: 200×300 мм на уровне запорного крана
• Подводки ванны и сифон: 300×400 мм, 100–200 мм от пола
• Ревизия стояка канализации: 300×400 мм напротив тройника
• Фильтр и кран под мойкой: съёмный цоколь или лючок 300×400 мм

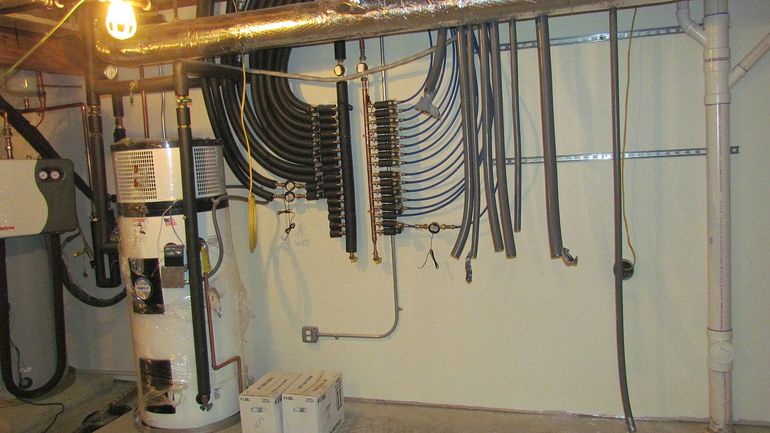

Котельная и помещение с коллекторным шкафом

В котельной лючки как таковые чаще не нужны: узлы стоят открыто. Но если ввод воды, фильтры водоподготовки (например, магистральные BB10 или BB20, редуктор давления, счётчик) или коллекторы ХВС/ГВС уходят в соседнее помещение через стену, доступ к запорной арматуре с обратной стороны обязателен — проём от 400×400 мм на высоте узла. Гребёнка отопления, спрятанная в нишу, требует полноразмерной дверцы, а не декоративной заглушки.

Коллекторный шкаф тёплого пола — отдельная история: если он встроен в стену, шкаф сам по себе является ревизионным доступом, и его дверца должна открываться на 90° без упора в мебель или дверной наличник. Типовая ошибка — шкаф за распахнутой межкомнатной дверью или впритык к углу, когда рукой до дальнего контура уже не дотянуться. Место под шкаф фиксируйте на плане до штробления стен.

• Ввод воды и фильтры: доступ от 400×400 мм
• Коллекторы ХВС/ГВС в нише: полноразмерная дверца
• Гребёнка отопления: доступ ко всем кранам без разбора обшивки
• Шкаф тёплого пола: свободное открывание дверцы на 90°
