Фундамент для дома на склоне и сложном рельефе

На склоне обычная лента не работает — выбирайте фундамент по перепаду высот в пятне застройки, грунту и весу дома. До 0,5 м возможна лента с корректировкой глубины, при 0,5–1 м нужна только ступенчатая лента с расчётом каждой ступени, а более 1 м стандартная лента исключена и требуются сваи или комбинация с подпорной стенкой. Без геодезии и геологии любое решение остаётся угадыванием за счёт заказчика.

Почему обычная лента на склоне трескается

На ровном участке лента нагружена равномерно, а вода уходит по отмостке. На склоне симметрия пропадает: верхняя часть ленты сильно заглублена в грунт, а нижняя едва прикрыта землёй. С одной стороны на стену давят грунт и вода, с другой нет упора от смещения.

Лента без учёта бокового давления начинает работать как подпорная стенка, на которую её не рассчитывали. Участок выглядит пологим, подрядчик предлагает просто долить бетон снизу, но после первого промерзания грунта появляются трещины.

Что происходит с грунтом и водой

Грунт на склоне медленно сползает вниз под собственным весом, это называют крипом. Движения достаточно для неравномерного бокового давления на верхнюю по склону сторону фундамента. Обычная лента без усиленного армирования такую нагрузку не держит.

Вода кратно усиливает проблему, собираясь в поток вдоль фундамента и вымывая подушку и грунт из-под подошвы. Без дренажа опора теряется неравномерно и по ленте идут диагональные трещины. Морозное пучение на склоне действует несимметрично и выдавливает фундамент неравномерно.

• боковое давление грунта — верхняя сторона нагружена, нижняя разгружена
• крип — медленное сползание верхнего слоя почвы вниз
• концентрация воды вдоль стены с вымыванием основания
• несимметричное морозное пучение

Когда перепад уже критичен

Практический порог — перепад больше 0,5 метра в пределах пятна застройки. При таком уклоне часть подошвы оказывается выше глубины промерзания, а часть заглублена с избытком. Простое наращивание ленты снизу без пересчёта армирования превращает её в жёсткую балку на подвижном основании.

Если перепад превышает 1 метр на длину дома, обычная лента перестаёт быть вариантом. Нужно либо ступенчатое решение с отдельными горизонтальными участками, либо свайное поле с опиранием на плотный грунт ниже зоны сползания. Решение без геологии на этом этапе несёт риск потери всего дома.

• до 0,5 м — возможна лента с небольшой корректировкой глубины
• 0,5–1 м — нужна ступенчатая лента с расчётом каждой ступени
• более 1 м — стандартная лента исключена, требуются сваи или комбинированное решение

Какой фундамент выбрать по перепаду и грунту

На склоне работают три проверенных решения: ступенчатая лента, свайный фундамент и комбинация с подпорной стенкой. Выбор определяется данными геологии и проектной нагрузкой, а не бюджетом или привычкой бригады. При одинаковом перепаде на глине и на супеси нужны разные решения.

Ступенчатая лента и свайный фундамент

Ступенчатая лента разбита на ярусы, каждая ступень опирается на своей отметке, а арматурный каркас связывает ярусы в единую конструкцию. Решение подходит при перепаде до 1–1,5 метра на плотных глинистых или суглинистых грунтах для домов до двух этажей. На слабом грунте или крутом склоне она работает как консоль и даёт трещины по углам уже в первый год.

Свайный фундамент проходит слабый верхний слой и опирается на плотное основание на глубине, позволяя выровнять ростверк без масштабной подрезки грунта. Винтовые сваи применяют для лёгких каркасных домов, буронабивные — под кирпич и газобетон. Решение работает при перепадах 1–3 метра, но длина и сечение каждой сваи считаются по конкретной скважине.

• ступенчатая лента — перепад до 1,5 м, плотный грунт, лёгкие и средние дома
• свайный фундамент — перепад 1–3 м, слабый или неоднородный грунт, любая этажность при правильном расчёте
• винтовые сваи — для каркасников, буронабивные — для тяжёлых стеновых материалов

Комбинация с подпорной стенкой

При перепаде более 1,5 метра или на грунтах, склонных к сползанию, фундамент дополняют подпорной стенкой. Она удерживает массив грунта выше дома и снимает боковое давление с ленты или ростверка. Без неё склон после дождей давит на фундамент сбоку в аварийном режиме.

Комбинированное решение проектируют как единую систему: стенка, лента или сваи, обратная засыпка и пристенный дренаж связаны между собой. Стенку выполняют из монолитного железобетона или блоков ФБС с армопоясом в зависимости от высоты удержания и типа грунта. Её нельзя добавлять потом, когда грунт уже пополз.

• обязательна при перепаде от 1,5 м и на оползневых грунтах
• материалы — монолитный железобетон или ФБС с армопоясом
• проектируется вместе с фундаментом, а не как отдельная конструкция

Фундамент, дренаж и удержание грунта — одна система

Фундамент на склоне — часть системы из трёх звеньев: основание несёт нагрузку дома, дренаж уводит воду от подошвы, подпорная конструкция фиксирует грунт выше и ниже по склону. Без одного звена остальные работают в аварийном режиме. Вода размывает основание, грунт сползает, конструкция получает неравномерную нагрузку.

На плоском участке дренаж и стенки иногда откладывают, на склоне это не проходит. Вода и грунт действуют постоянно, и каждый сезон без защиты усиливает деформации. Все три элемента закладывают одновременно, в одном проекте и одной смете.

• фундамент принимает вертикальную нагрузку и передаёт её на грунт
• дренаж отводит воду от подошвы и сохраняет несущую способность грунта
• подпорная конструкция удерживает массив от смещения вниз по склону

Куда уходит вода без дренажа

Дождевая и талая вода движется по поверхности и в толще грунта сверху вниз прямо к фундаменту. Без перехватывающего дренажа в виде кольцевой траншеи с перфорированной трубой в геотекстиле поток насыщает грунт и снижает его несущую способность. Зимой влажный грунт промерзает и давит боковыми силами морозного пучения.

Снаружи это видно как горизонтальные трещины по цоколю, отслоение отмостки с верхней стороны склона и мокрые пятна в подвале. Минимальная мера — верховой дренаж выше по склону со стороны подъёма с отводом воды в сторону от дома по уклону.

Как подпорная стенка разгружает фундамент

Подпорная стенка — силовая конструкция, которая принимает боковое давление грунта и разгружает основание. На перепаде от 1,5 метров фундамент работает только на вертикальную нагрузку, а не сопротивляется ещё и горизонтальному сдвигу.

Связку проектируют заранее: расстояние до фундамента, глубина заложения и общий дренаж за стенкой. Слишком близко — стенка передаст давление на ленту или ростверк, слишком далеко — грунт между ними останется без удержания и поползёт в паводок.

Ошибки, которые видно после первой зимы

Большинство дефектов проявляется после первого цикла промерзания и оттаивания. Зимой грунт насыщается влагой, расширяется и давит неравномерно, а весной появляются трещины, перекосы и мокрый цоколь. Исправление после этого обходится в разы дороже правильного проекта.

Каждый дефект — следствие пропущенной операции: не сделан дренаж, не выполнена обратная засыпка непучинистым грунтом, не учтён боковой напор склона. По внешним признакам можно определить причину без вскрытия конструкции.

Трещины, отрыв отмостки, мокрый цоколь

Косая трещина от угла окна вниз — маркер неравномерной осадки, когда нижняя часть стоит на плотном грунте, а верхняя на рыхлом, просевшем за зиму. Если трещина продолжает расти весной, основание под верхней точкой не доведено до несущего слоя или ступень заложена выше глубины промерзания.

Отрыв отмостки от цоколя сигнализирует о боковом давлении без дренажа или подпорной конструкции. Вода накапливается за стеной, зимой образует ледяную линзу и выдавливает грунт с отмосткой вниз. Мокрые пятна и высолы со стороны склона указывают на отсутствующую или повреждённую при засыпке гидроизоляцию.

• косая трещина от угла проёма вниз — разная плотность основания под частями фундамента
• отрыв отмостки от цоколя — боковое давление, нет пристенного дренажа
• мокрый цоколь и высолы со стороны склона — повреждена гидроизоляция
• наклон конструкции к нижней отметке — недостаточная глубина верхних ступеней
• просадка одного угла — локальный размыв из-за неорганизованного водоотвода

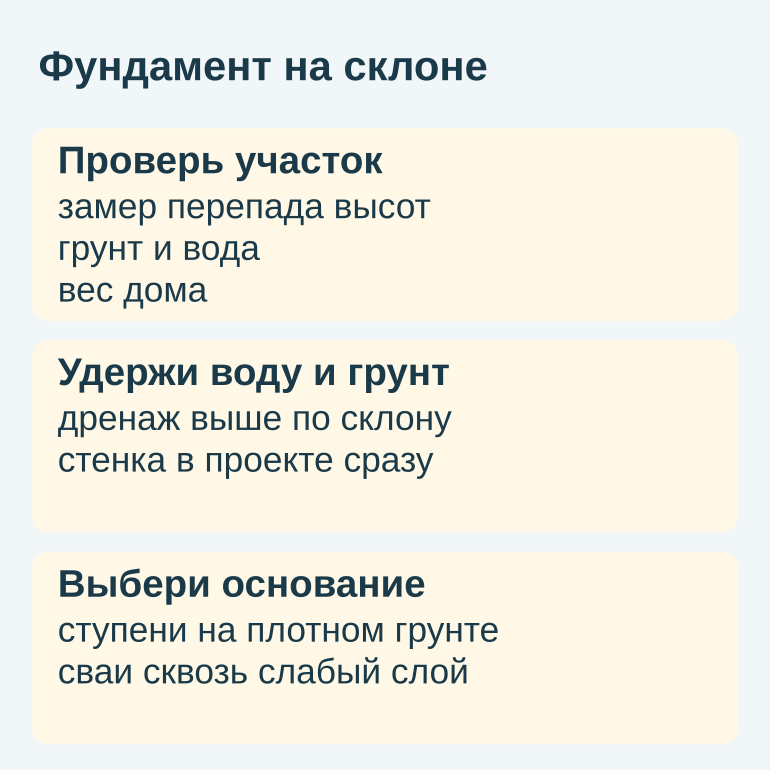

Что нужно знать до выбора фундамента

Выбор — это последовательность шагов, где каждый следующий зависит от предыдущего. Пропуск любого звена означает работу вслепую и риск переделки после первой зимы. Порядок жёсткий: замер перепада, геология, расчёт нагрузки и только потом тип фундамента.

Перепад в пятне застройки замеряет геодезист с нивелиром, а не рулеткой на глаз. Геология показывает глубину несущего слоя, наличие верховодки и склонность к сползанию. Нагрузку определяет конструктив: лёгкий каркасник и дом из газобетона с монолитным перекрытием требуют разной опорной площади.

• замер перепада высот геодезистом в пятне застройки
• инженерно-геологические изыскания: тип грунта, глубина несущего слоя, уровень воды
• определение нагрузки: материал стен, этажность, тип перекрытий
• передача трёх параметров — перепад, грунт, вес дома — проектировщику для расчёта
