Электрощит в частном доме: структура, автоматы и УЗО

Собирайте щит строго по ходу тока: вводной автомат, учёт, реле напряжения и противопожарное УЗО на 100–300 мА, затем групповые автоматы в паре с УЗО на 30 мА, а для санузла — на 10 мА или дифавтомат. Главное условие — отдельные шины рабочего нуля N и защитного PE и своя защита для каждой мощной, влажной и уличной линии.

Щит защищает проводку от перегрузки и короткого замыкания, человека — от утечки тока через УЗО или дифавтомат, а технику — от скачков сети только если стоит реле напряжения. Автоматы и УЗО реагируют на ток, а не на качество напряжения, и повышенное напряжение пропускают.

Щит не исправляет плохую проводку за своими пределами: слабые контакты в розетках и коробках, заниженное сечение кабеля в стенах и отсутствие контура заземления он не компенсирует. Поэтому щит работает только вместе с нормальным проектом, заземлением и аккуратным монтажом групп.

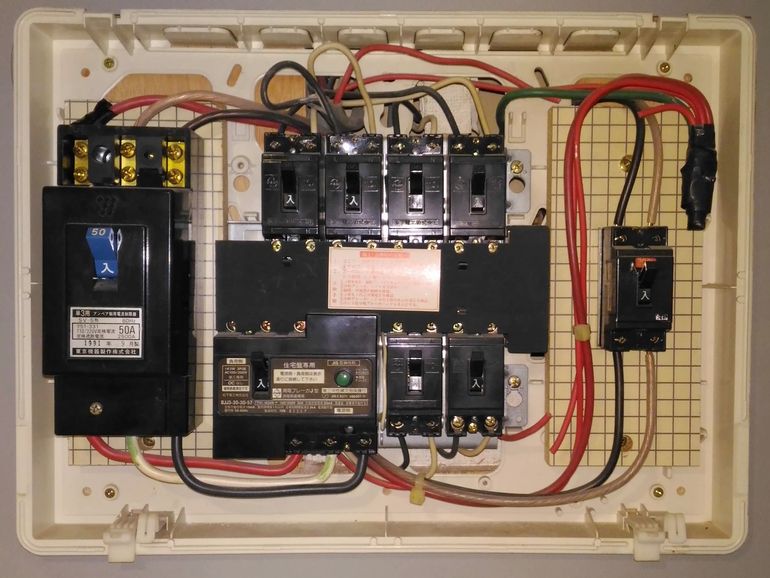

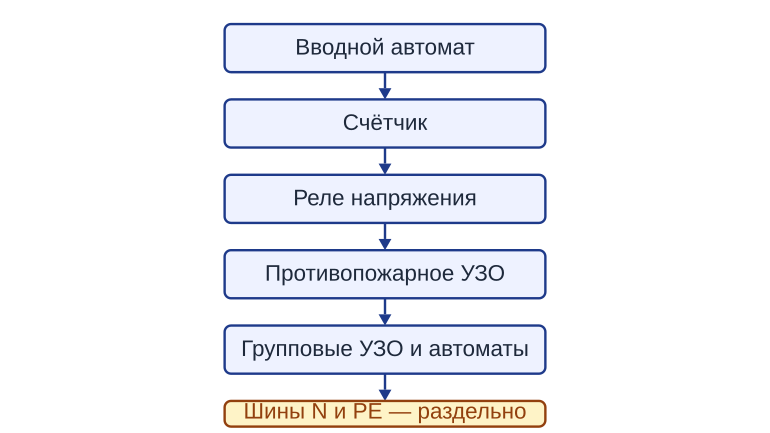

Порядок элементов в щите по ходу тока

Смотрите на щит сверху вниз и слева направо, по движению тока. Сначала всё, что отключает дом целиком, затем общая защита людей и техники, и только в конце — автоматы конкретных групп. Такой порядок определяет, что отключится первым при аварии.

• Вводной автомат — общий рубильник дома, его номинал привязан к выделенной мощности и увеличивать его нельзя
• Счётчик электроэнергии — стоит сразу после ввода
• Реле напряжения — отключает дом при выходе сети за допустимый диапазон
• Противопожарное УЗО на 100 или 300 мА — ловит крупные утечки всего ввода и защищает проводку от тления, а не человека
• Групповые УЗО, дифавтоматы и автоматы линий — защита людей и отдельных цепей
• Нулевая шина N — сбор рабочих нулей всех групп
• Заземляющая шина PE — сбор защитных проводников

Автоматы, УЗО и дифавтоматы: что от чего защищает

Новичок легко путает эти модули: на DIN-рейке они похожи, но закрывают разные аварии. Автомат охраняет кабель от перегрева и короткого замыкания. УЗО сравнивает ушедший и вернувшийся ток и размыкает цепь при утечке на землю.

Автомат не спасает человека: ток утечки через тело в десятки раз меньше его номинала, и он такую утечку не замечает. Поэтому для розеточных групп ставят связку автомат плюс УЗО на 30 мА, а для влажных зон — УЗО на 10 мА.

Дифавтомат совмещает автомат и УЗО в одном корпусе. Он удобен для одной ответственной линии и экономит место в тесном щите, но при срабатывании непонятно, что случилось — перегрузка или утечка, а стоит он заметно дороже связки на несколько линий.

• Дифавтомат — отдельная мощная линия: бойлер, стиральная машина, варочная панель
• Розетка во влажной зоне или на улице: ванная, бойлерная, уличная розетка
• Тесный щит, где не хватает ширины под пару автомат плюс УЗО

Реле напряжения и заземляющая шина

Реле напряжения следит за входящим питанием и отключает дом при обрыве нуля, скачке после грозы или коммутации, длительной просадке и перекосе фаз при трёхфазном вводе. Для частного сектора с длинными воздушными линиями это базовая защита техники: один скачок может вывести котёл, холодильник и насосную автоматику.

Заземляющая шина — отдельная планка, куда сходятся все защитные жёлто-зелёные проводники от групп и корпусов оборудования. От неё единым проводником идёт связь с контуром заземления дома. Без этого пути току утечки некуда уйти, и УЗО работает вхолостую.

• Шина PE отделена от рабочего нуля N и промаркирована
• Проводники затянуты в клеммах без торчащих жил
• Есть запас свободных клемм под гараж, баню или мастерскую
• От шины идёт единый проводник к контуру заземления

Как разделить дом на группы

Каждая значимая нагрузка должна сидеть на своём автомате: тогда авария на одной линии не гасит весь дом, а поиск неисправности занимает минуты. Свет и розетки всегда разносят, чтобы при сработке розеточной защиты комната не осталась в темноте.

• Освещение — отдельная линия, розетки жилых комнат — отдельно по зонам или этажам
• Кухня — минимум одна линия рабочей зоны, духовка, варочная и посудомойка — каждая на своём автомате
• Санузел — через своё УЗО на 10 мА или дифавтомат
• Котельная, скважинный насос, бойлер, тёплые полы — отдельные автоматы, где есть вода и металл — со своим УЗО
• Улица, гараж, ворота, подсветка участка — собственные автоматы через УЗО на 30 мА, иначе короткое замыкание уличной розетки в дождь погасит дом

Что проверить перед приёмкой работ

Открывайте дверцу и проверяйте щит до расчёта: после подписания акта переделки лягут на ваш бюджет. Руками под напряжением ничего не трогайте, отклонения фиксируйте в переписке с подрядчиком.

Спокойные конкретные ответы электрика — признак грамотной сборки, уход в общие фразы — повод отложить приёмку. Ответы лучше получить письменно, чтобы не было версии «я такого не говорил».

• Покажите исполнительную схему собранного щита
• Какие номиналы стоят на вводе и группах и почему именно такие
• На какой ток утечки настроены УЗО: 30 мА на бытовые группы, 10 мА на санузел
• Какие пороги выставлены на реле напряжения и как оно возвращает питание
• Куда физически приходит заземляющий проводник
• Какие группы намеренно оставлены без УЗО и почему
• Есть ли резерв мест под гараж, баню и дополнительные розетки
