Электрощит в частном доме: как устроен и что в нём должно быть

Щит частного дома должен вовремя разорвать цепь при трех угрозах: перегреве проводки, утечке тока на корпус и скачке напряжения. Главное условие — многослойность: вводный автомат, реле напряжения, УЗО или дифавтоматы и групповые автоматы стоят последовательно и каждый закрывает свой класс аварий. Без любого уровня защита неполна — автомат не почувствует удар током, а УЗО не остановит перегруз.

Зачем нужен электрощит и что он защищает

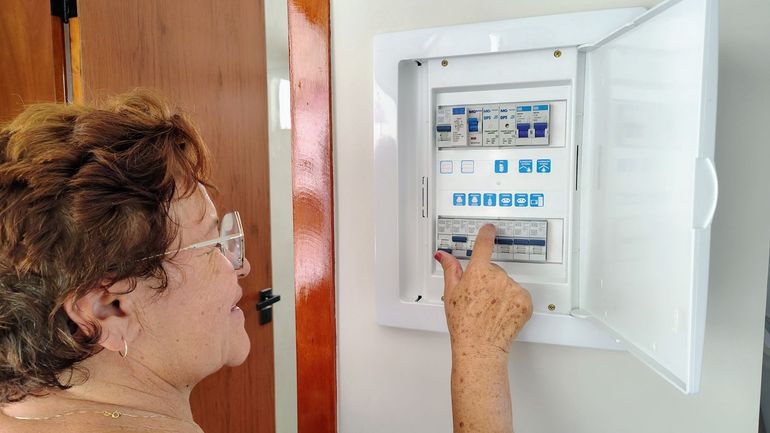

Электрощит — это узел, через который проходит вся электрика дома. Его задача не включать и выключать свет, а разорвать цепь раньше, чем нагрев кабеля, пробой на корпус или скачок напряжения приведут к пожару, удару током или сгоранию техники.

Каждый модуль в щите отвечает за свой тип угрозы. Убрать один — значит оставить дом без одного рубежа защиты, поэтому щит правильно читать не по устройствам, а по авариям, которые они перехватывают.

Три задачи щита

Первая — спасти проводку от перегрева. При перегрузке или коротком замыкании ток в кабеле резко растет, изоляция плавится. Автоматические выключатели разрывают линию до достижения опасной температуры.

Вторая — защитить человека. Если фаза пробивает на корпус бойлера или стиральной машины, прикосновение может закончиться ударом током. УЗО или дифавтомат ловят утечку на землю за доли секунды. Третья — спасти технику от сетевых аномалий. При обрыве нуля в сеть может прийти до 380 В, и реле напряжения отключает дом до того, как сгорит электроника.

• Автоматы — против перегрузки и короткого замыкания в проводке
• УЗО и дифавтоматы — против удара током при утечке на корпус
• Реле напряжения — против скачков и обрыва нуля
• Вводный автомат — общий рубильник для обслуживания и аварии

Из чего состоит щит и в каком порядке стоят модули

Современный щит — цепочка защит на DIN-рейке. Электричество входит в одной точке и проходит через элементы от общего к частному: чем ближе к вводу, тем более тяжелые аварии отсекает модуль, чем ближе к группам — тем точнее реагирует на конкретную линию.

Порядок от ввода к группам

Первым после ввода стоит вводный автомат — общий рубильник и защита магистрального кабеля. За ним — счетчик, сразу после него — реле напряжения, которое следит за качеством сети. Дальше нагрузка расходится через УЗО или дифавтоматы, а в конце цепочки — групповые автоматы на отдельные линии.

• Вводный автомат
• Счетчик электроэнергии
• Реле напряжения
• УЗО или дифавтоматы
• Групповые автоматы на отдельные линии

Без вводного автомата дом нечем обесточить целиком, а при КЗ на магистрали будет гореть кабель в стене. Без реле напряжения скачок при обрыве нуля или грозе уходит прямо в розетки — под ударом холодильник, котел, насос, телевизор. Без УЗО поврежденная изоляция во влажной зоне становится риском удара током, а без разбивки на группы любой закоротивший удлинитель гасит свет во всем доме.

Вводный автомат, УЗО и дифавтоматы: как работают вместе

Защиты работают связкой и не заменяют друг друга. Вводный автомат держит общий ток, УЗО ловит утечку, дифавтомат совмещает обе функции на одной линии. Ток идет сверху вниз через все более узкие фильтры: от общего рубильника через защиту от скачков и УЗО к групповым автоматам.

Вводный автомат — общий рубильник дома

Это первая защита после счетчика и главный выключатель. Опустив его, можно безопасно менять розетку, люстру или собирать новую линию без обращения к опломбированному вводу.

Вторая функция — страховка магистрали от счетчика до групповых автоматов. Если групповая защита не сработает при серьезной аварии, вводный автомат снимет напряжение со всего дома.

УЗО и дифавтомат — где что ставят

УЗО сравнивает ток в фазе и нуле. Если часть тока ушла через корпус, мокрую стену или человека, оно за доли секунды отключает линию. От перегрузки и КЗ УЗО не защищает, поэтому всегда ставится в паре с автоматом. Обычно одно УЗО ставят на группу связанных линий — например, на все розетки первого этажа или влажные зоны.

Дифавтомат — это УЗО и автомат в одном корпусе. Его ставят на отдельные ответственные линии, где важно не отключать соседей при утечке: бойлер, посудомойка, скважинный насос, розетка в ванной, гараж, улица. Авария гасит только эту линию, остальной дом работает.

• УЗО — на группу линий, где допустимо общее отключение при утечке
• Дифавтомат — на отдельную ответственную линию: бойлер, насос, ванная, улица
• Обычный автомат без УЗО — на свет, где утечка маловероятна и важнее избежать ложных срабатываний

Реле напряжения: защита техники от скачков

Загородная сеть часто нестабильна: напряжение заметно колеблется, а при обрыве нуля в розетку может прийти до 380 В. Автомат реагирует на ток, УЗО — на утечку, поэтому оба промолчат, а сгорит именно дорогая техника — котел, холодильник, насосная станция, роутер.

Реле напряжения постоянно измеряет напряжение на вводе и за доли секунды отключает нагрузку при выходе за границы, а после нормализации включает ее обратно с задержкой. Ставят его сразу после вводного автомата и счетчика, до УЗО и групповых автоматов. Для однофазного ввода используют однофазные модели, например Зубр, DigiTOP, Меандр РН-111, для трехфазного — трехфазное реле или три однофазных по одному на фазу.

Когда реле обязательно

Для дома с воздушным вводом по столбам в поселке или СНТ реле — обязательный элемент, а не опция. Воздушка дает обрывы нуля при ветре и наледи, перекосы фаз и броски от мощных соседей. Один обрыв нуля на трехфазной линии способен за секунды выжечь всю включенную электронику.

Второй случай — дома с дорогой автоматикой, где цена платы управления котла или насоса в десятки раз выше цены реле. Если отопление и водоснабжение завязаны на электронику и в доме живут постоянно, реле окупается при первой серьезной аномалии.

• Воздушный ввод по столбам
• Частые скачки и моргания света
• Трехфазный ввод с риском обрыва нуля
• Газовый или электрический котел с платой управления
• Скважинный насос и насосная станция
• Дорогая электроника и система умного дома

Как разбить дом на группы: логика, а не количество

Группы нужны для живучести дома. Если свести все в одну линию, любая мелочь — сгоревший блок питания или залитая розетка — гасит свет, холодильник, котел и скважину одновременно. Правильная группировка отвечает на вопрос, что должно остаться в работе при аварии на одной линии.

Щит собирают по зонам ответственности, а не по числу модулей. Мощные потребители получают отдельные линии, свет и розетки разводят, улица и влажные зоны идут под отдельную защиту от утечки.

Мощные потребители — каждый на своей линии

Бойлер, электроплита, варочная панель, проточный водонагреватель, скважинный насос, теплый пол, сауна — каждый тянет отдельную линию от щита. Так нагрузка предсказуема, защита подобрана под прибор, а соседние розетки не отключатся при перегрузе насоса.

Отдельная линия удобна и для обслуживания: бойлер можно обесточить одним автоматом, не выключая кухню. Принцип простой: один мощный прибор — одна линия. Номиналы автоматов и сечения кабеля подбираются отдельно под каждую линию.

• Электроплита, варочная панель
• Бойлер и проточный водонагреватель
• Скважинный насос, насосная станция
• Стиральная и посудомоечная машина
• Электрический котел, теплые полы
• Сауна, баня, гараж с мощным инструментом

Почему свет и розетки разделяют

При коротком замыкании в розетке свет в комнате должен остаться. Иначе человек оказывается в темноте рядом с искрящим прибором — это штатный сценарий при выходе из строя зарядки или удлинителя. Освещенность в момент аварии — вопрос безопасности.

Дальше дробят по этажам и зонам: свет первого и второго этажа, розетки кухни, розетки комнат, санузел, улица. Влажные и уличные зоны обычно идут под отдельным УЗО повышенной чувствительности. Срабатывание остается локальным, и по щиту сразу видно, где искать проблему.

• Свет первого этажа
• Свет второго этажа и мансарды
• Розетки кухни отдельной линией
• Розетки жилых комнат по зонам
• Санузел под отдельным УЗО
• Уличные розетки и освещение участка

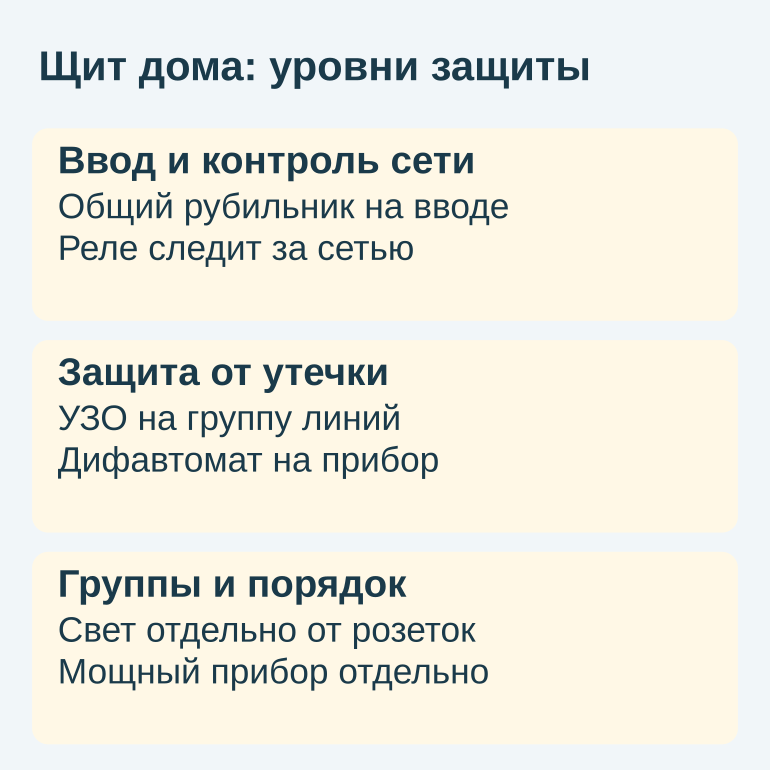

Что проверить в своем щите: памятка

Сведите щит к уровням защиты: сначала общий рубильник, затем контроль напряжения, затем защита от утечки и защита от перегрузки на каждой линии. Такая сверка не заменяет проект, но помогает задать электрику конкретные вопросы и увидеть пустые места в защите.
