Электробезопасность в частном доме: УЗО, дифавтоматы и заземление

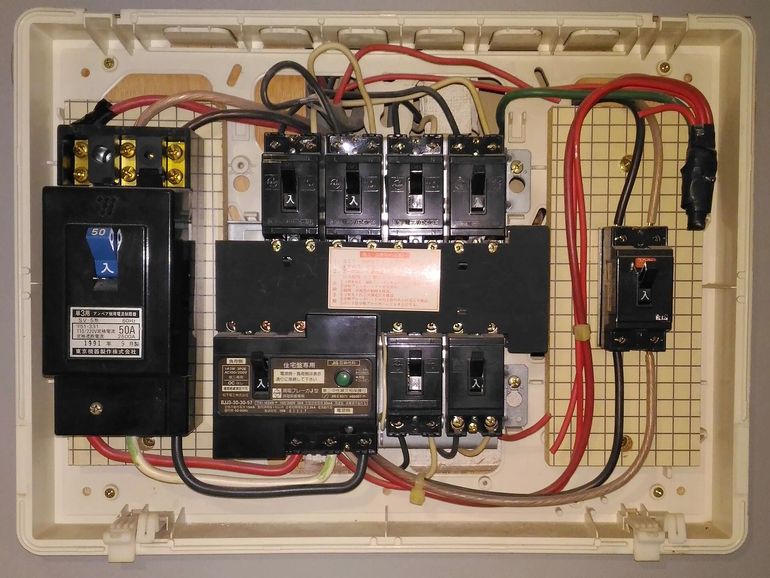

В частном доме безопасный щит — это связка автоматов, УЗО или дифавтоматов, рабочего заземления и реле напряжения. Автоматы защищают провод от перегрева и короткого замыкания, УЗО и дифавтоматы — человека и дом от утечек тока, заземление дает этому току безопасный путь в грунт, а реле напряжения спасает технику при обрыве нуля. Главное условие выбора схемы заземления — состояние PEN-проводника на линии до дома: при надежной линии применяют TN-C-S, при сомнительном нуле — TT с обязательным вводным УЗО.

От чего защищаемся: четыре угрозы частного дома

Защита строится от конкретной угрозы, а не от набора модулей в щите. Пожар чаще начинается не с искры, а с медленного нагрева в месте поврежденной изоляции или ослабленной клеммы, когда ток уходит мимо нагрузки. Поражение током происходит при касании фазы или корпуса прибора с пробоем, а обрыв нуля на вводе вызывает перекос фаз и скачок напряжения в розетках.

• утечка через поврежденную изоляцию — закрывает УЗО или дифавтомат
• перегруз и короткое замыкание линии — автоматический выключатель
• потенциал на корпусе прибора — заземление вместе с УЗО
• импульсный скачок от сети или грозы — УЗИП
• обрыв нуля на вводе и завышение напряжения выше штатных 230 В, нередко до 300 В и выше — реле контроля напряжения

Пожар, удар током и обрыв нуля

Обычный автомат не видит утечку в десятки миллиампер: для провода ток в пределах номинала, а для человека уже опасен. УЗО сравнивает ток в фазе и нуле и отключает линию за доли секунды, если разница превысила порог, например 30 мА. Именно поэтому нагрев розетки без перегрузки или легкое пощипывание от корпуса стиралки — повод искать утечку, а не менять автомат на больший номинал.

Обрыв нуля — отдельная угроза частного дома. При нем напряжение в однофазных розетках может подняться до линейного, и массово выгорает техника. От этого не спасает ни автомат, ни УЗО, нужно реле напряжения, которое обесточит дом при выходе за допустимые пределы.

Почему частный дом уязвимее квартиры

В квартире ввод короткий и ноль обычно надежен, а влажных и уличных зон мало. В доме — длинная воздушная линия от столба с окисляющимися контактами, отдельная котельная, скважина, баня, теплица, уличные розетки и кабели в земле. Каждая такая точка добавляет риск утечки или обрыва.

Металлические трубы скважины, корпус насоса, ворота и забор могут оказаться под напряжением через поврежденный кабель. Без рабочего заземления опасному потенциалу некуда уйти, кроме как через человека. Поэтому в доме нужна цельная система: автоматы на каждую линию, групповые УЗО и дифавтоматы на ответственных потребителей, плюс исправный контур заземления.

• длинная воздушная линия и контакты на опоре
• влажные зоны: ванная, баня, котельная, уличные краны
• металл под потенциалом: трубы, насос, ворота, забор
• уличные розетки, освещение и кабели под отмосткой

Автомат, УЗО и дифавтомат — в чем разница

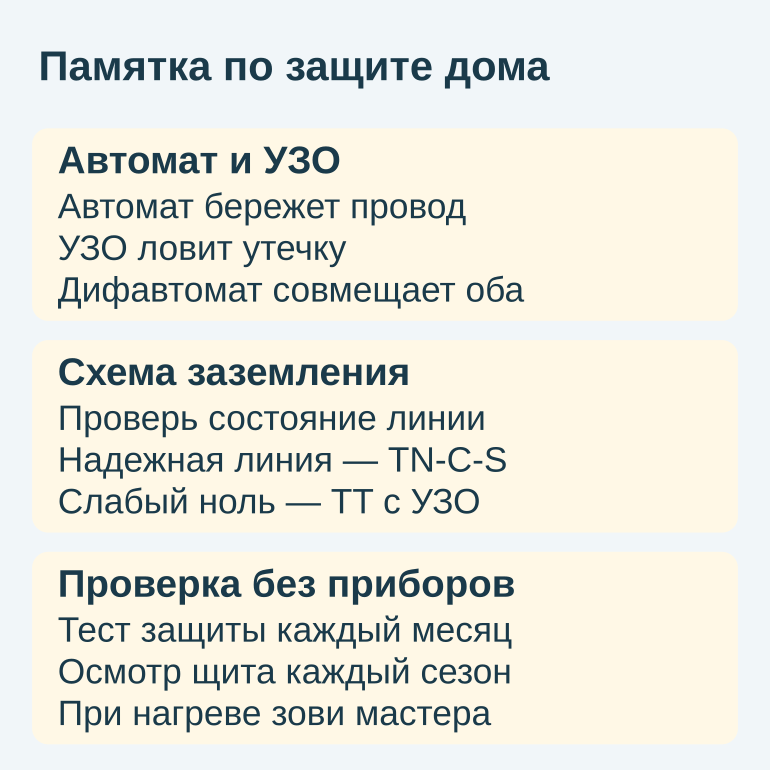

Три устройства часто путают, но они не взаимозаменяемы. Автомат бережет провод, УЗО ловит утечку на землю, дифавтомат совмещает обе функции в одном корпусе. Из этого и строится щит: на каждую линию обязательна защита от перегрузки и КЗ, а на группы с риском контакта человека с током добавляется защита по дифференциальному току.

Что делает каждое устройство

Автоматический выключатель отключает линию при превышении номинала или коротком замыкании и тем самым не дает проводу перегреться и оплавиться. Человека он напрямую не защищает, ток утечки в десятки миллиампер для него незаметен.

УЗО сравнивает ток, ушедший по фазе, с вернувшимся по нулю. Если разница выше уставки, например 30 мА, часть тока уходит через человека или поврежденную изоляцию, и УЗО обесточивает линию. Дифавтомат делает то же самое плюс реагирует на перегруз и КЗ, то есть заменяет пару автомат + УЗО в одном модуле.

Когда выбрать дифавтомат, а когда связку УЗО + автомат

Связка УЗО + автоматы удобна для групп: одно УЗО на несколько линий, например противопожарное 100–300 мА на вводе, а ниже — отдельные автоматы. Это дешевле и компактнее, но при утечке гаснет вся ветка и искать виновника приходится перебором.

Дифавтомат логичен на одиночных ответственных линиях, где важно точно знать причину отключения и не гасить лишнее. Он занимает 1–2 модуля вместо трех и сразу указывает на проблемную линию. Минус — выше цена и при поломке меняется весь прибор, а в связке можно заменить только один элемент.

• связка УЗО + автоматы — для групп розеток и освещения комнат
• дифавтомат — для стиральной машины, бойлера, посудомойки, скважинного насоса, уличной розетки, линии в баню
• противопожарное УЗО 100–300 мА — вводное на весь дом или этаж

Заземление: TN-C-S или TT — как выбрать схему

Заземление — опорный потенциал для всей защиты. УЗО фиксирует утечку, но току нужен путь кроме человека: через проводник PE на шину в щите и далее в грунт. Без рабочего заземления цепочка разорвана и автоматика теряет половину смысла.

В частном доме применяют две схемы. В TN-C-S защитный проводник PE берут с линии вместе с нулем, в TT — делают собственный контур рядом с домом. Выбор зависит не от предпочтений, а от надежности питающей сети.

TN-C-S: PEN делится на вводе

От опоры до дома приходит совмещенный проводник PEN, который одновременно рабочий ноль и защитный. Во вводном щите его делят на два самостоятельных проводника: N и PE. Дальше по дому идет раздельная разводка, корпуса техники и заземляющие контакты розеток подключают только к PE.

Слабое место схемы — состояние линии до дома. При обрыве или плохом контакте PEN на корпусах может появиться опасный потенциал, а напряжение начнет гулять. TN-C-S оправдана при исправной линии, например свежем СИП от подстанции, и при наличии повторного заземления PEN на вводе в дом.

• PEN приходит одним проводником с линии
• в вводном щите делится на N и PE на разные шины
• PE заводится на повторный заземлитель у дома
• по дому N и PE идут раздельно
• корпуса и розетки подключают только к PE

TT: свой контур и почему без УЗО нельзя

В TT дом не использует защитный проводник с линии. С опоры приходят только фаза и ноль, а PE формируют собственным контуром из забитых в грунт электродов, соединенных полосой и заведенных на шину PE в щите. N и PE на вводе между собой не соединяют.

Плата за независимость — обязательное УЗО на вводе и на группах. Сопротивление локального контура в грунте обычно выше, чем у сетевого заземления, поэтому ток утечки через корпус не создаст короткого замыкания и автомат не сработает. Отключить опасный потенциал может только УЗО по разнице токов.

Куда ставить УЗО 10 мА и 30 мА: ванная, кухня, котельная, улица

Чем выше риск контакта с током и агрессивнее среда, тем ниже допустимый ток утечки и строже требования к корпусам. Весь дом одним вводным УЗО не закрыть, нагрузки делят на группы и под каждую подбирают свою защиту. Номиналы ниже — ориентиры для понимания логики, конкретную схему считает электрик с учетом сечений и длин линий.

Ванная, кухня и бытовая техника

Ванная — самая опасная зона из-за влажности и мокрой кожи. На розеточную группу ставят УЗО 10 мА, светильники и теплый пол тоже заводят через защиту по утечке, розетки берут не ниже IP44. Это снижает риск при утечке через ТЭН или поврежденную изоляцию.

Кухню и обычные бытовые группы ведут через УЗО 30 мА отдельно от освещения. Стиральную машину и бойлер лучше вынести на свои группы с отдельным УЗО 30 мА: при пробое изоляции нагревателя отключится только проблемная линия, а не полдома. Смешивать их с плитой или общей группой розеток не стоит.

Котельная, улица и скважина

В котельной сочетаются влага, металл и длительно работающая автоматика. Розетки котельной и питание котла заводят через УЗО 30 мА, все металлические корпуса соединяют с шиной PE. Электрокотел с ТЭНами из-за высокого рабочего тока и риска утечки через нагреватель выносят на отдельную группу.

Улица и скважина — длинные линии во влаге и перепадах температуры. Уличные розетки, освещение участка и подогрев водопровода ведут через УЗО 30 мА в корпусах IP54 и выше, свет отделяют от розеток. Скважинный насос питают отдельной линией с УЗО 30 мА и обязательным PE на корпус, так как кабель в обсадной трубе уязвим к повреждениям.

Что проверить самому, а что оставить электрику

Самоконтроль не заменяет работу специалиста, но закрывает бытовые риски. Хозяин без приборов проверяет доступное и не вскрывает щит под напряжением, а замеры и ревизию соединений оставляет электрику. Регулярность важнее разовой проверки.

Ежемесячная и сезонная проверка без приборов

Раз в месяц нажимайте кнопку ТЕСТ на каждом УЗО и дифавтомате. Исправное устройство должно мгновенно отключиться, имитируя утечку. Если рычаг не падает, линией пользоваться нельзя до ремонта — реальную утечку защита не отсечет.

Раз в сезон при снятом напряжении осмотрите щит на потемнения, оплавленную изоляцию и запах гари, проверьте контур заземления снаружи на целостность полосы и коррозию. Тревожные признаки — нагрев автомата или розетки, треск, искрение, люфт и потемнение вокруг отверстий, частые отключения без явной причины.

• кнопка ТЕСТ на УЗО и дифавтоматах — раз в месяц
• визуальный осмотр щита и розеток — раз в сезон
• проверка контура заземления снаружи — целостность и отсутствие обрывов
• при срабатывании без причины, нагреве или искрении — отключить линию и вызвать мастера

Когда вызывать электрика

Все, что требует приборов и работы под напряжением, — зона специалиста. Сопротивление контура заземления, целостность цепи PE до каждой розетки, ток и время срабатывания УЗО, отсутствие перепутанных N и PE проверяют измерителем сопротивления заземления, измерителем петли фаза-ноль, токовыми клещами и тестером УЗО.

Вызывайте электрика при первом системном симптоме: УЗО не реагирует на ТЕСТ, автомат выбивает при включении конкретного прибора, в щите запах перегретой изоляции, после грозы изменилось поведение защиты. Плановую проверку щита и замер заземления разумно делать раз в несколько лет и после любых работ с вводом, столбом или контуром.

• замер сопротивления контура заземления
• проверка тока и времени срабатывания УЗО прибором
• ревизия затяжки винтовых соединений в щите
• поиск причин ложных срабатываний
• любые работы с вводным кабелем и счетчиком
