Электрика в хозблоке и на навесе: щиток, розетки, освещение и защита

Делайте для хозблока и навеса отдельную линию от домового щита со своим щитком: вводной автомат, общее УЗО 30 мА и отдельные автоматы на розетки и свет. На розетки обычно берут медный кабель 2,5 мм² под автомат 16 А, на освещение — 1,5 мм² под 6–10 А, а класс защиты розеток и светильников выбирают по месту — от IP20 внутри до IP44–IP65 под навесом и на открытом углу. Главное условие — номинал автомата подбирают по сечению кабеля, а не по желаемой мощности, а УЗО 30 мА и заземление обязательны для влажных зон и ручного инструмента.

Что подключают и сколько это тянет

Хозблок и навес нагружают неравномерно: свет и зарядки работают часами, а пила или обогреватель дают длительный пик. Если линию закладывали под «лампочку и пару розеток», одновременное включение триммера, циркулярки и обогревателя быстро выводит ее к пределу.

• Светодиодный свет в хозблоке и 1–2 светильника под навесом — 10–30 Вт, длительно
• Зарядки шуруповерта, триммера — 60–200 Вт, часами
• Дрель, лобзик — 0,5–0,8 кВт, кратковременно
• Триммер электрический — 1,0–1,5 кВт, длительно с пиками
• Циркулярная пила — 1,5–2,0 кВт, кратковременно с высоким пуском
• Масляный обогреватель — 1,5–2,0 кВт, длительно
• Тепловая пушка — 2,0–2,5 кВт, длительно зимой

По отдельности приборы не страшны, но зимой обогреватель 2 кВт плюс циркулярка уже близки к потолку линии 16 А. У пил, компрессоров и насосов есть пусковые токи в несколько раз выше номинала, из-за них срабатывают слишком чувствительные автоматы. Ставить автомат «с запасом» нельзя: его характеристику подбирают под длительную нагрузку и сечение кабеля.

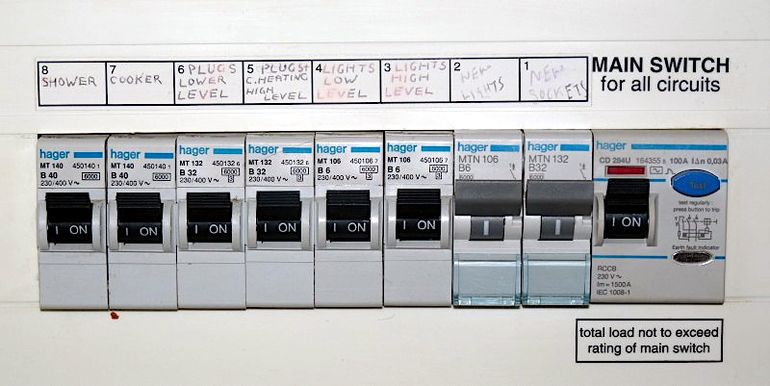

Минимальный щиток: автомат, УЗО и дифавтомат

Задача щитка в хозблоке — отключить линию раньше, чем перегреется кабель или ток пойдет через человека. Минимум — вводной автомат на всю линию, общее УЗО 30 мА типа A или AC и отдельные автоматы на группы розеток и освещения. Так хозблок живет как самостоятельная линия и не тянет проблемы в дом.

Автомат защищает кабель от перегрузки и короткого замыкания, УЗО — от утечки на корпус и через человека. Дифавтомат объединяет обе функции в одном корпусе: это компактно, когда места мало и линия одна, но дороже при замене и не всегда понятно, что сработало — утечка или перегрузка.

• Вводной автомат на всю линию хозблока
• Общее УЗО 30 мА или дифавтоматы по группам
• Автомат на группу розеток и отдельный на освещение
• Шина PE и шина N, DIN-рейка
• Бокс не ниже IP54, если щиток на улице или в неотапливаемом помещении

Автомат — защита кабеля

Автомат отключает линию при длительном превышении номинала и при коротком замыкании. Для меди 2,5 мм² разумный вводной номинал — 16 А, для освещения 1,5 мм² — 6–10 А. Ошибка — ставить 25 А на провод 2,5 мм²: кабель будет годами греться под обогревателем, а автомат не сработает до повреждения изоляции.

УЗО 30 мА — защита человека

УЗО сравнивает ток в фазе и нуле и отключает линию за доли секунды, если часть тока ушла через мокрый корпус или человека. Для розеток в хозблоке и под навесом нужен порог 30 мА, а УЗО на 100 или 300 мА — противопожарное и человека не спасает. И УЗО, и дифавтомат корректно работают только при исправном заземлении и правильном разделении нуля и земли на вводе.

Розетки и светильники: какой IP где нужен

Класс IP показывает, где корпус переживет пыль и воду, а где через пару сезонов начнет окисляться и вызывать срабатывания УЗО. Покупать все в уличном исполнении не нужно — достаточно честно оценить, попадает ли на точку косой дождь, снег с крыши или струя из шланга.

Внутри сухого закрытого хозблока хватает IP20. Под навесом, куда долетает косой дождь и брызги при мойке, минимум — IP44 с крышкой и уплотнителями. На открытом углу без козырька берите IP54 и выше, а где бьет струя из шланга — IP65.

Для улицы берите накладные розетки с откидной крышкой и резиновым уплотнителем, с заземляющим контактом по всей линии. Под мощную технику нужна отдельная розетка без тройников. Из светильников удобны накладные LED-панели IP44 и герметичные ЖКХ-плафоны IP54 с цельным корпусом и матовым рассеивателем.

Кабель, сечение и заземление

Хозблок и навес запитывают отдельной линией со своим автоматом и УЗО в домовом щите, а не удлинителем из комнаты. Для стационарной прокладки берут медный кабель с двойной изоляцией, например ВВГнг-LS в защите, для воздушного пролета — СИП. Алюминий и гибкие шнуры типа ПВС для постоянной уличной линии не подходят.

Какое сечение выбрать

Сечение считают по длительной нагрузке с запасом на то, что появится через пару сезонов — второй холодильник, насос, теплая зона отдыха. Тонкая жила на длинной трассе дает просадку напряжения и ускоряет старение изоляции, хотя автомат при этом может молчать.

• 1,5 мм² — только освещение, до 10 А
• 2,5 мм² — розеточная группа хозблока и навеса, до 16 А, закрывает большинство сценариев
• 4 мм² — мощная техника 2–3 кВт одновременно с другой нагрузкой или длинная трасса, до 25 А
• СИП 2×10 или 4×10 — воздушный ввод от дома

Почему УЗО и заземление обязательны

В хозблоке — сырые руки, мокрая трава, металлические корпуса инструмента. Автомат не видит утечку через человека, это делает только УЗО 30 мА или дифавтомат с тем же порогом. Для его работы нужен третий проводник PE, соединенный с заземляющим контуром, а не просто перемычка на ноль в щитке.

На отдельно стоящем хозблоке часто делают локальный заземлитель — несколько штырей в землю, связанных полосой, и заводят на шину PE в местном щитке. Без заземления защитный потенциал на корпусах появится только в момент аварии, когда УЗО сработает через человека.

Как подключать технику и зарядки без перегрузки

Проблемы начинаются, когда к одной группе одновременно подключают пилу, пушку и зарядки. Делите мощную технику и постоянных потребителей по разным розеткам и группам, чтобы не перегружать конец линии.

Мощная техника и переноски

Циркулярка, болгарка, рубанок, пушка и обогреватель тянут 1,5–2,5 кВт каждый. Две такие нагрузки в одной розетке выводят группу за предел, поэтому мощный прибор включают один и в ближайшую к щитку розетку, без тройников.

• Не включать циркулярку и обогреватель в одну розетку
• Переноска для мощной техники — сечение не меньше 1,5 мм², катушку разматывать полностью
• Тройники и бытовые удлинители не для пилы и пушки
• Тонкий ПВС 2×0,75 под нагрузкой греется и быстро стареет, в свернутом виде катушка работает как нагреватель

Зарядки и постоянные потребители

Зарядки берут 60–200 Вт и сами линию не грузят, но работают часами и выявляют слабые контакты и сырость. Держите их в сухой части хозблока рядом со щитком, а не на наружной стене под навесом. Постоянные потребители — холодильник, дежурный свет, насос — лучше вывести отдельной группой.

• Зарядки — в сухом месте, не на горючей поверхности, не оставлять без присмотра на ночь в захламленном углу
• Холодильник и дежурный свет — отдельный автомат
• Периодически проверять нагрев розетки с постоянно включенной зарядкой
