Электрика в домашней мастерской: розетки, автоматы и силовая линия для станков
Как рассчитать нагрузку мастерской с учетом пусковых токов, выбрать между 220 и 380 В и развести силовые линии под станки. Подбор сечения кабеля, автоматов и УЗО и разбор типичных ошибок монтажа.

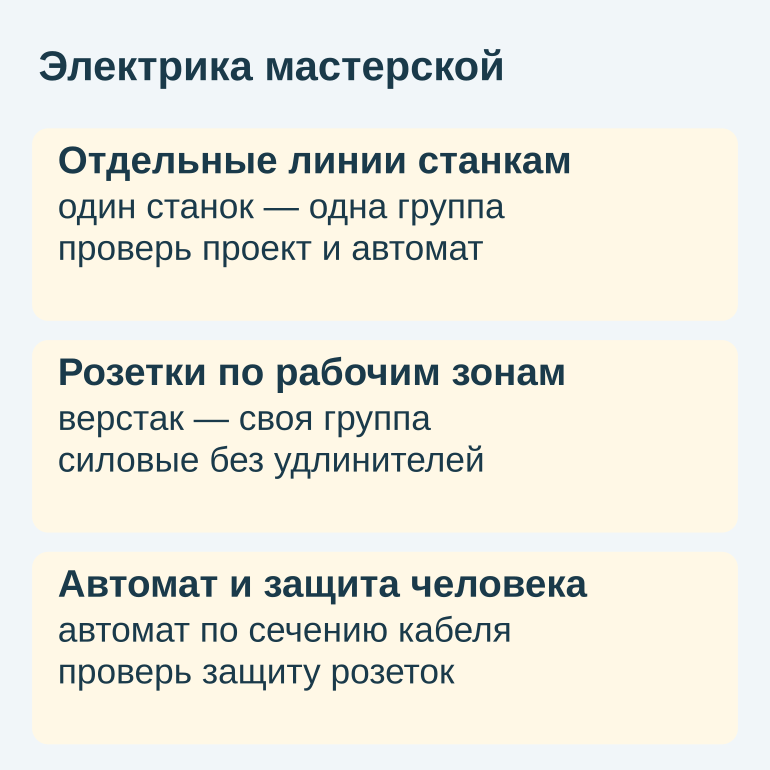

Отведите станкам от 2 кВт и сварочному инвертору отдельные линии со своим автоматом, а ручному инструменту оставьте общую розеточную группу. Главное условие всех решений — реально работающая связка, а не сумма паспортов: один станок плюс стружкоотсос, освещение и зарядки.
Как посчитать нагрузку без гадания
Составьте список оборудования с паспортной мощностью и отметьте двигатели с тяжелым пуском. Циркулярка, рейсмус и компрессор в момент старта потребляют в 3–7 раз больше номинала, поэтому кабель и автомат без учета пускового тока будут выбивать при каждом включении.
Делите нагрузку на две части: ручной инструмент до 1,5–2 кВт и стационарные станки от 2 кВт и выше. Первые могут жить на общих линиях, вторым почти всегда нужна выделенная линия.
Одновременно обычно работают один основной станок, пылесос-стружкоотсос и освещение — именно эту комбинацию закладывайте в расчет ввода.
Типовая мощность станков мастерской
Ориентировочные значения для расчета нагрузки
| Станок | Мощность, кВт | Линия |
|---|---|---|
| Дрель, лобзик, шуруповерт | 0,5–0,9 | общая |
| Циркулярная пила | 1,2–2,0 | общая или выделенная |
| Ручной фрезер | 1,5–2,2 | выделенная желательна |
| Рейсмус, фуганок | 1,5–3,0 | выделенная |
| Компрессор поршневой | 1,5–2,2 | выделенная |
| Сварочный инвертор | 3,0–5,0 | выделенная с запасом |
| Пылесос-стружкоотсос | 1,0–1,5 | отдельная розетка у станка |
Опасны два мощных потребителя, стартующие вместе. Сварочник на 4 кВт плюс компрессор на 2 кВт дают около 6–7 кВт, что близко к пределу однофазного ввода 25 А. Если такие сценарии реальны, нужен трехфазный ввод или жесткое правило не включать их одновременно.
220 В или 380 В: условие выбора
Для типичной домашней мастерской обычно хватает однофазных 220 В. Сюда входят бытовые пилы, настольный сверлильный станок до 1,5 кВт, ручной инструмент, компрессор до 2 кВт и инверторный сварочник на 160–200 А. При работе станков по очереди вопрос решается делением на розеточные группы, а не переходом на 380 В.
Трехфазные 380 В нужны, когда у оборудования есть заводская маркировка 380 В или мощность от 3–4 кВт. Это промышленный фрезерный или токарный станок, винтовой компрессор, серьезный рейсмус и фуганок, трехфазный сварочный полуавтомат. На 380 В такие двигатели работают ровнее и меньше просаживают сеть при пуске.
Подвод трехфазки — это согласование с сетевой организацией, замена счетчика и переделка вводного щита. Силовую линию, вводной автомат и трехфазные розетки должен подключать квалифицированный электрик.
Розетки по зонам: сколько и на какой высоте
Планируйте розетки по карте рабочих зон, чтобы не использовать удлинители и тройники под фрезер или циркулярку. Постоянный удлинитель в опилках — это перегрев контактов и риск обрыва защитного проводника.
- Верстак с ручным инструментом — блок 4–6 розеток на высоте 1100–1200 мм от пола, отдельная линия 16 А с УЗО 30 мА
- Зарядки аккумуляторов — 2–3 розетки на торце верстака или у входа на высоте 1400–1500 мм, отдельно от силовой нагрузки
- Каждый стационарный станок — одна розетка рядом со станком на высоте 300–400 мм, принцип один станок — одна группа и один автомат

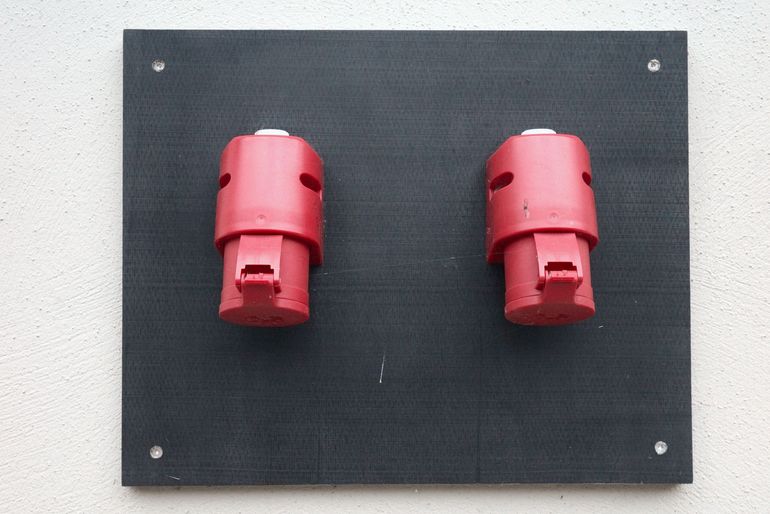

- Сварочник и мощный компрессор — одна силовая розетка 32 А с крышкой на высоте 400–600 мм, бытовые розетки 16 А сюда не подходят
- Пылесос и уборка — 1–2 розетки на высоте 300–400 мм рядом со станком
Автоматы и УЗО: что защищает кабель, а что человека
Автомат защищает кабель от перегрузки и короткого замыкания, а УЗО и дифавтомат защищают человека при утечке тока на корпус или через тело. Отсюда базовое правило: номинал автомата подбирают под сечение кабеля, а не под мощность станка.
Сечение кабеля и номинал автомата
Базовые пропорции, точный расчет — за электриком
| Сечение медного кабеля | Автомат | Назначение |
|---|---|---|
| 1,5 мм² | до 10 А | освещение |
| 2,5 мм² | до 16 А | розетки над верстаком |
| 4 мм² | до 25 А | выделенная линия станка |
| 6 мм² | до 32 А | сварочник, ввод трехфазного щита |
Для двигателей с тяжелым пуском, например циркулярки, компрессора и фрезера, часто нужна характеристика D, чтобы автомат не выбивало при старте. На освещение и обычные розетки обычно достаточно характеристики C.
На розеточные группы ставят УЗО или дифавтомат с током утечки 30 мА. Дифавтомат закрывает одну выделенную линию одним модулем, групповое УЗО экономит место, но при срабатывании гасит всю группу. Для сварочника и линий с частотниками и импульсной электроникой берут УЗО типа A.
Два запрета
Нельзя ставить автомат 25 А на кабель 1,5 мм²: провод перегреется раньше срабатывания защиты. Нельзя вешать мастерскую на общий автомат с домом: авария во фрезере обесточит холодильник, котел и свет.
Противопожарное УЗО на 100 или 300 мА на вводе мастерской ставят дополнительно, а не вместо 30 мА на розетках. Вопрос, можно ли оставить линию стационарного станка с надежным заземлением без 30 мА, решает электрик по проекту.
Разводка: трассы и ошибки самостоятельного монтажа
Магистраль от щита ведите открыто в кабель-канале по верху стены, на 200–300 мм ниже потолка, где ее не заденут заготовки. Отводы к розеткам и силовым точкам делайте вертикальными спусками, а распаечные коробки оставляйте в доступных местах. Открытый монтаж удобен тем, что проводку видно и легко доработать.
У компрессора, мойки и в пыльных местах используйте кабель-канал, коробки и розетки со степенью защиты от IP44, а ввод кабеля в розетки делайте снизу. Силовые линии станков тяните отдельно от слаботочных и управляющих кабелей.
- Тонкий кабель 1,5 мм² под сварочник или мощный компрессор
- Удлинители и тройники вместо стационарных силовых линий
- Общий автомат и УЗО с домом без отдельной группы мастерской
- Розетки без заземления на станках с металлическим корпусом
- Распаечные коробки за стеллажами и обшивкой без доступа
- Силовые и слаботочные кабели в одном канале без разделения
- Немаркированные автоматы в щите: непонятно, что обесточивать
