Датчики движения, сумеречные реле и автоматика уличного света
Подбираем автоматику от сценария: где нужен свет всю ночь, где — только по проходу. Фотореле, таймеры и датчики движения под въезд, дорожки и периметр.

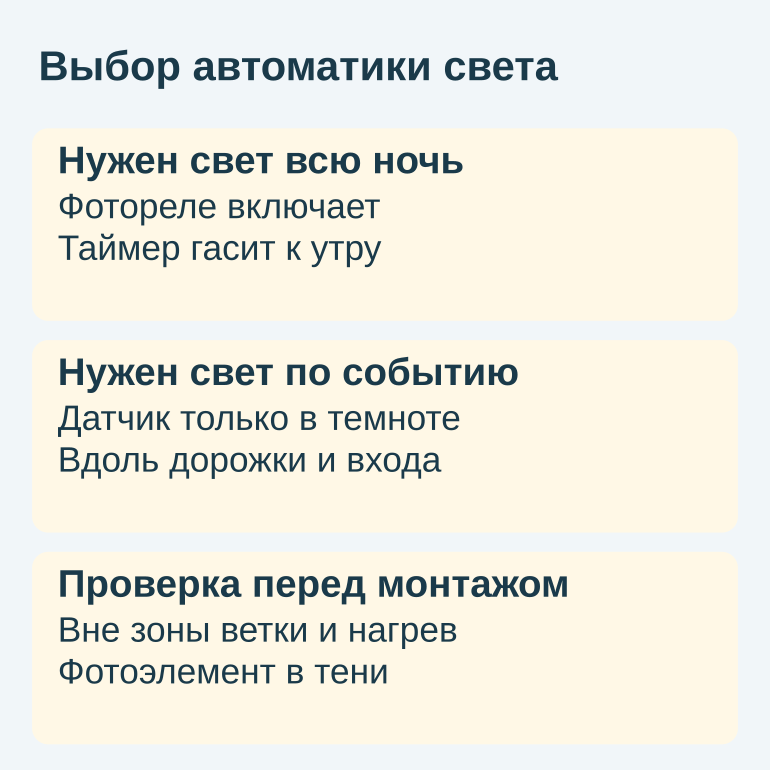

Выбирайте автоматику от сценария зоны: если свет нужен всю темноту — нужно фотореле, если только в момент прохода или подъезда — датчик движения, работающий только в темноте. Главное условие — постоянный или событийный свет нужен в этой точке, от него зависят тип устройств, настройки и требования к линии.
Фотореле, таймер и датчик движения: что делают
За уличной автоматикой стоят три разных сигнала. Фотореле измеряет освещенность и включает свет, когда стемнело, таймер включает линию по расписанию независимо от погоды, а PIR-датчик реагирует на перепад теплового излучения в зоне обзора и держит свет включенным заданное время после последнего движения.
Сравнение фотореле, таймера и датчика движения
Базовые типы автоматики и их рабочие сценарии
| Тип устройства | Когда срабатывает | Где уместно |
|---|---|---|
| Фотореле | При падении освещенности ниже порога, обычно 5–20 люкс | Фоновая подсветка: номер дома, въездные столбы, путь от калитки |
| Таймер | По расписанию, например с 18:00 до 23:00 | Декоративная подсветка фасада, дежурный свет в фиксированные часы |
| PIR-датчик движения | На тепловое движение в зоне обзора, дальность обычно до 12 м | Крыльцо, дорожки, хозблок, периметр — короткие включения |
| Фотореле + PIR | Только в темноте и только по движению | Въезд, дальние участки маршрута, задний двор |
У каждого типа есть ограничение. Фотореле горит всю ночь и не экономит электричество, таймер не учитывает погоду и сезон и в декабре включит свет позже наступления темноты. PIR-датчик экономит ресурс, но не различает человека, собаку, ветку или нагретый металл, а на длинной дорожке человек успевает сделать несколько шагов в темноте, пока войдет в зону.
Поэтому на практике устройства объединяют: фотореле отвечает за вопрос «темно ли уже», а таймер или датчик движения — за то, гореть ли свету постоянно или вспыхивать по событию. У многих PIR-датчиков есть собственная регулировка сумеречного порога, чтобы они не срабатывали днем.
Какая логика нужна въезду, дорожкам, крыльцу и хозпостройкам
Сначала решите для каждой зоны, нужен ли свет постоянно в темное время или только по событию. Постоянному освещению соответствует фотореле или связка фотореле с таймером для выключения после полуночи, событийному — PIR-датчик, разрешенный фотореле в темноте.
- Въезд и ворота: фотореле + датчик движения, свет только при подъезде в темноте
- Дорожки: постоянное неяркое горение от фотореле плюс яркий акцент по движению в дальней точке
- Крыльцо и входная дверь: дежурный свет или компактный PIR с узкой зоной
- Хозблок, баня, гараж: свет по движению или выключатель с таймером
- Периметр и темные углы: секционные PIR с общим разрешением от фотореле
- Терраса и зона отдыха: ручное включение или сценарии умного дома
Въезд и крыльцо — зоны частого, но короткого присутствия, здесь важна реакция именно на подход машины или человека. Дорожки лучше держать подсвеченными целиком на низких светильниках, иначе маршрут теряется, а отдельный датчик в конце пути добавит яркость при приближении.
Хозблок и задний двор почти всегда событийные: держать свет всю ночь бессмысленно, достаточно широкого PIR с короткой задержкой. Периметр не стоит заливать светом целиком всю ночь, разумнее разбить забор на сектора с отдельными датчиками и ставить сильные прожекторы только на углы и входы в зону.
Как установить и настроить: высота, угол, задержка, порог
Рабочая высота уличного PIR — 2,2–2,8 м. Ниже зону легко перекрывает машина или человек у самой стены, выше падает чувствительность к пешеходу и датчик уверенно видит только крупные объекты. Человека датчик лучше ловит при движении поперек зоны обзора, поэтому корпус разворачивают вдоль стены или дорожки.
Угол подбирают под ширину зоны: 90–110° хватает для крыльца, узкой дорожки и входа в хозблок, 180° и больше нужно для угла дома и въезда, где важно перекрыть два направления. В зоне не должно быть веток, флагов, нагретого солнцем металла и выхлопа котла, иначе будут ложные срабатывания.
Стартовые значения задержек и порога
Значения для начальной настройки, затем корректируются по факту на участке
| Параметр | Типовое значение | Пояснение |
|---|---|---|
| Задержка на крыльце | 10–30 секунд | Успеть достать ключи и открыть дверь |
| Задержка на дорожке | 60–90 секунд | Спокойно дойти, не оказавшись в темноте |
| Задержка на въезде и парковке | 120–180 секунд | Заглушить машину и дойти до входа |
| Порог фотореле | 5–20 люкс, чаще около 10 люкс | Реальные сумерки, а не пасмурный день |
Порог 5–10 люкс соответствует глубоким сумеркам, 15–20 люкс — раннему вечеру. Завышенный порог включает фонари пасмурным днем, заниженный — только в полной темноте, когда свет давно нужен. Фотоэлемент нельзя направлять на собственный светильник, иначе возникнет петля с постоянным включением и выключением.
Ошибки настройки и требования безопасности
Чаще всего свет ведет себя странно не из-за плохого устройства, а из-за размещения и схемы. Датчик, развернутый на улицу или соседский забор, всю ночь ловит машины и животных, слишком короткая задержка дает мигание на каждом шаге, а порог, настроенный днем на глаз, включает свет не вовремя.
- Датчик смотрит на дорогу, забор или ветки — ложные включения всю ночь
- Фотореле и PIR управляют лампой параллельно вместо логики «фотореле разрешает работу датчика в темноте»
- Задержка 5–10 секунд там, где человек еще идет по дорожке
- Порог освещенности выставлен днем без проверки в сумерках
- Высота и направление выбраны без учета диаграммы обзора
- Скрутки, негерметичные коробки и питание без отдельного автомата
Безопасность уличной линии
Устройства под навесом — не ниже IP54, открыто под дождем и снегом — IP65–IP66, вводы кабеля направлены вниз, сальники затянуты. Корпуса светильников класса I подключаются с рабочим заземлением. Линию выводите на отдельный автомат и УЗО 30 мА, кабель прокладывайте в гофре или с защитой от повреждений, а группу подписывайте в щите отдельно.
