АВР для генератора в частном доме: автоматический и ручной ввод резерва
Как подключить генератор к дому: разбираем ручной рубильник и автоматический АВР, показываем схему в щитке и объясняем, какие группы заводить на резерв.

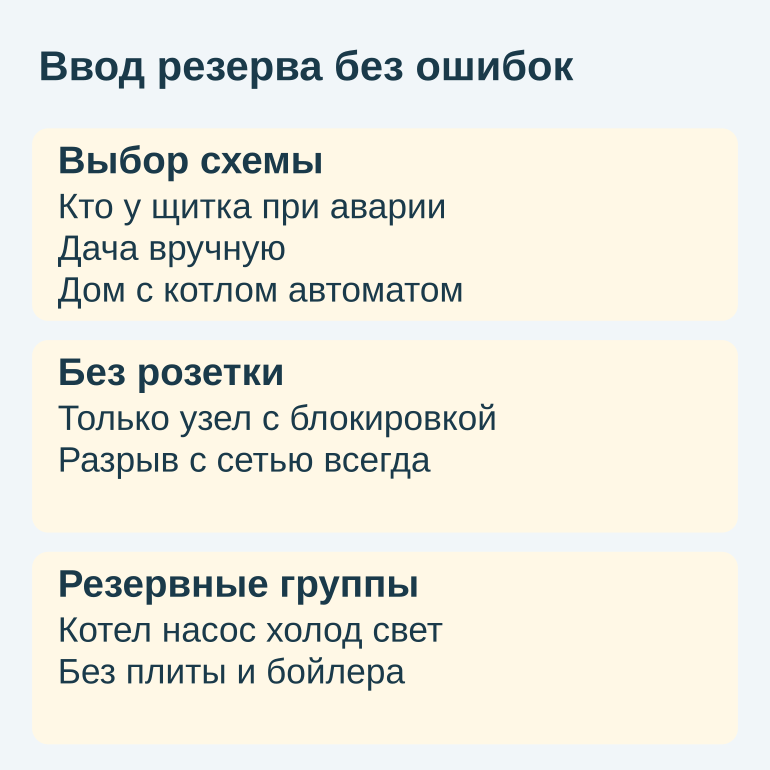

Если в доме живут постоянно, есть газовый котел, скважинный насос и возможны ночные отключения или отъезды, выбирайте автоматический АВР с автозапуском генератора. Если это дача наездами и вы всегда можете сами подойти к щитку, достаточно ручного перекидного рубильника. Главное условие — кто окажется у щитка, когда свет уже погас.
Что выбрать: ручной рубильник или автоматический АВР
Обе схемы решают одну задачу: гарантированно отрезать дом от городской сети, прежде чем подать питание от генератора. Разница только в том, кто переключает — вы сами рычагом или автоматика контакторами. Без такого узла генератор может питать лишь отдельные приборы через удлинитель, а не домовую проводку.
Сравнение способов подключения генератора к дому
| Способ | Как переключается | Когда подходит |
|---|---|---|
| Удлинитель от генератора | Дом обесточен, питаются только приборы, включенные напрямую | Дача на выходные, временная запитка холодильника и ламп |
| Ручной перекидной рубильник | Владелец сам переводит рычаг через нейтраль из положения «сеть» в «генератор» | Дом, где хозяин постоянно на месте |
| Автоматический АВР | Автоматика отключает ввод, запускает генератор и переключает нагрузку | Постоянное проживание с котлом и скважиной, частые отключения, отъезды |
Ручной рубильник — это механический переключатель с тремя положениями: сеть, выключено, генератор. Конструкция физически не дает замкнуть оба ввода одновременно. Ставят его во вводной части щита после счетчика, но до групповых автоматов, например решения типа ABB OT, Hager, Schneider Electric.
- Убедились, что сеть пропала, завели генератор и дали ему выйти на устойчивые обороты
- Перевели рубильник из положения «сеть» через «0» в положение «генератор»
- При возврате сети — обратный порядок: сначала «0», потом «сеть», затем заглушили генератор
АВР сам следит за напряжением на вводе: при пропадании сети отключает ввод, дает команду на запуск и через несколько секунд переключает дом на резерв, а после возврата сети глушит генератор после остывания. Для него нужен генератор с электрозапуском и интерфейсом автозапуска, причем конкретное исполнение сверяют по паспорту: не каждый бытовой агрегат с электростартером готов работать в паре с АВР. Сам по себе генератор при пропадании сети не запускается, а АВР не защищает генератор — он только переключает источники и блокирует их одновременное подключение.
Почему нельзя питать дом через розетку
Схема с проводом от генератора в ближайшую розетку приводит к двум авариям. Первая — встречное включение: при возврате сети напряжения генератора и сети оказываются навстречу друг другу, техника выходит из строя за секунды. Вторая — обратная подача в линию: напряжение уходит через ввод на улицу, где монтеры считают линию обесточенной.
Безопасность
Единственная допустимая схема — разрыв ввода от сети и переключение дома на генератор через узел с взаимной блокировкой. Обычный автомат вместо реверсивного рубильника не подходит: он не рассчитан на переключение источников и не обеспечивает нужный разрыв.
И рубильник, и АВР построены на одном принципе: сеть и генератор подключены к одному узлу, но к дому идет только один источник, а переключение идет через нейтральное положение. Любая схема без такой блокировки — через розетку, клеммник или перемычку — переносит риск на людей на линии и на ваше оборудование.
Какие нагрузки заводить на резерв
Бытовой генератор на 5–7 кВт физически не тянет весь дом с электроплитой, бойлером и теплыми полами. Задача резерва — не комфорт, а выживание дома: отопление, вода, холод. Обычно постоянный резерв укладывается в 2–3 кВт, поэтому чаще хватает генератора на 5–6 кВт. Состав резервных групп определяют до покупки генератора.
Какие потребители обычно заводят на резерв
| Потребитель | На резерв? | Почему |
|---|---|---|
| Газовый котел и циркуляционный насос | Да | Без питания зимой система остывает и может разморозиться |
| Скважинный насос, насосная станция | Да | Без воды дом перестает функционировать |
| Холодильник и морозильная камера | Да | За сутки без питания продукты портятся |
| Дежурное освещение, розетки кухни, роутер | Да | Базовый свет, связь, чайник, зарядки |
| Варочная панель, духовка, бойлер 80–100 л | Нет | Пиковые нагрузки по 2–7 кВт, переживут паузу |
| Теплые полы, кондиционер, стирка, сауна | Нет | Большая мощность, отключение не ломает оборудование |
Резервные группы разводят отдельно еще в основном щите, чтобы одним движением или автоматически перебросить их на ввод от генератора. Если котел и насос висят на одной линии с варочной панелью и бойлером, резервирование без переделки щита не сделать.

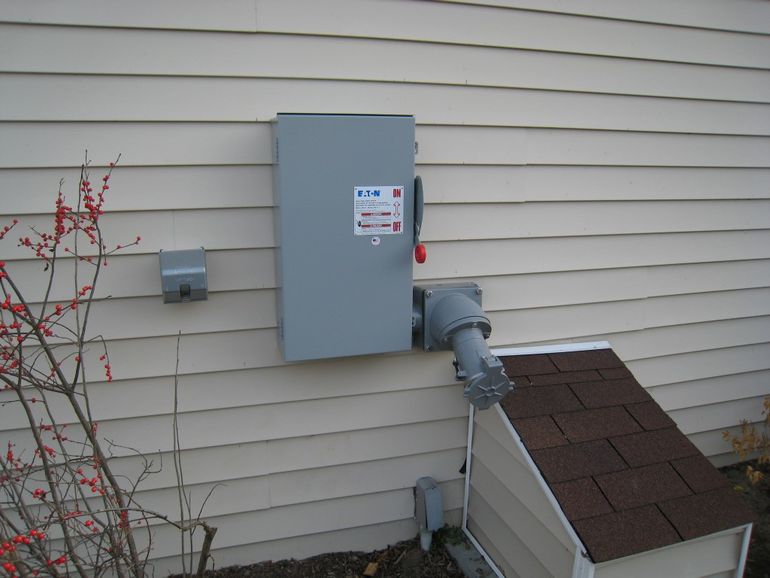

Где ставить узел переключения
Узел всегда стоит после счетчика и вводного автомата, но до распределительных групп дома. Счетчик считает только энергию из сети, а резерв подхватывает уже отключенную от внешней линии нагрузку — иначе возникает обратная подача в сеть.
В компактном доме рубильник или модуль АВР ставят прямо в основной щит, если есть запас места на DIN-рейке. Если щит забит или дом постоянного проживания с котлом, скважиной и несколькими резервными линиями, разумнее отдельный щит резерва рядом с основным: в нем живут перекидной аппарат, например ABB OTM или Schneider TE, и автоматы резервных групп.
